型号

205

型号

213

型号

253

型号

293

更改提示

15.03.2019

操作步骤 6 和 9, 新增.

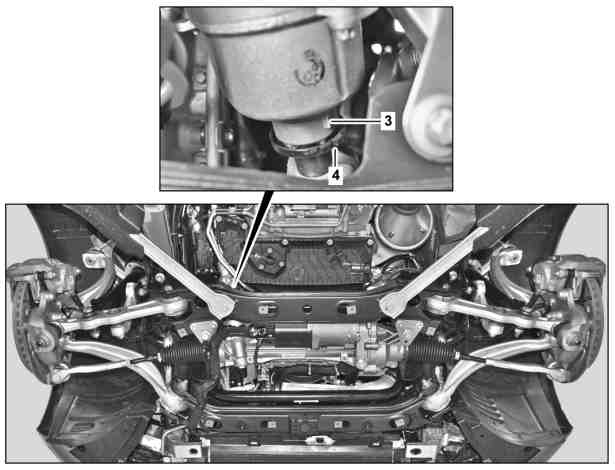

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)

3

标记

4

标记

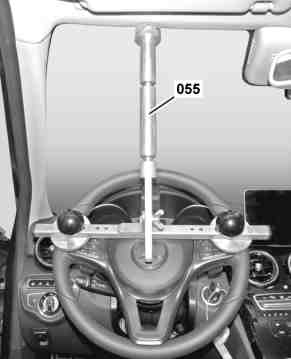

图示为车型 205

055

固定装置

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)

1

转向横拉杆

2

防松螺母

g

检验

1

执行输入测量.

AR40.20-P-0200LW

调节

2

拆下前部和中央发动机舱饰板.

型号 293

AR61.20-P-1105EQ

型号 205, 253

AR61.20-P-1105LW

型号 213

AR61.20-P-1105LWE

3

检查转向机的中央位置和方向盘的中央位置.

i
护盖上的标记 (3) 和电动转向机构上的标记 (4) 对齐时, 转向机处于中央位置.

4

将固定装置 (055) 插入遮阳板前方, 并将方向盘固定入位.

p

保护方向盘上的徽标以防受损.

否则, 固定装置
l
(055) 可能会在徽标上留下凹痕.

l
保持架

*129589012100

5

松开转向横拉杆 (1) 的防松螺帽 (2).

p

必须反向固定转向横拉杆 (1).

否则会损坏转向横拉杆 (1).

6

将夹子从防尘罩上拆下.

l
软管夹钳

*454589003700

7

通过转动内部转向横拉杆调节束角.

分配悬挂数据

型号 293

AR40.20-P-0203EQC

分配悬挂数据型号 213

AR40.20-P-0203LWA

分配悬挂数据型号 253

AR40.20-P-0203LWB

分配悬挂数据型号 205

AR40.20-P-0203LWC

i
确保防尘罩不会扭转.

8

拧紧防松螺母 (2).

p

反向固定转向横拉杆 (1).

否则会损坏转向横拉杆 (1).

n
防松螺帽 - 连接转向横拉杆到内部转向横拉杆

*BA46.40-P-1002-01P

9

将夹子安装到防尘罩上.

l
软管夹钳

*454589003700

10

安装前部和中央发动机舱饰板.

型号 293

AR61.20-P-1105EQ

型号 205, 253

AR61.20-P-1105LW

型号 213

AR61.20-P-1105LWE

11

拆下固定装置 (055).

g

检验

12

执行输出测量.

AR40.20-P-0200LW

n
转向横拉杆

号码

名称

型号 205

型号 213

BA46.40-P-1002-01P

防松螺帽 - 连接转向横拉杆到内部转向横拉杆

Nm

65

65

n
转向横拉杆

号码

名称

型号 253

型号 293

BA46.40-P-1002-01P

防松螺帽 - 连接转向横拉杆到内部转向横拉杆

Nm

65

65
