AR40.20-P-0301LW
使用电子倾角计检查前后轴处的车身水平高度, 如有必要, 则进行调节
08.05.2019
P40.20-0318-01

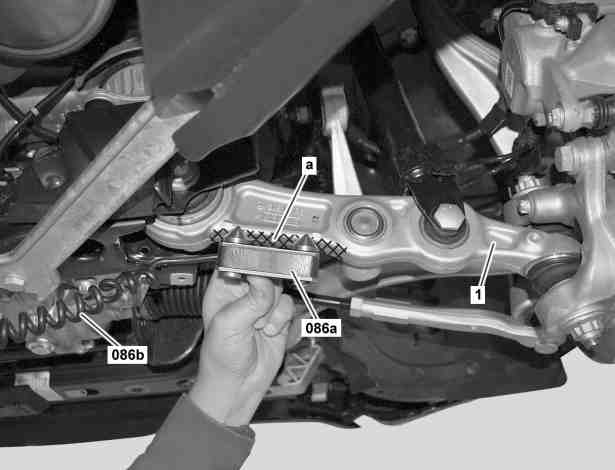

图示为车型 205, 前轴上全时四轮驱动 (4MATIC)/代码 (M005) 除外
P40.20-2422-06

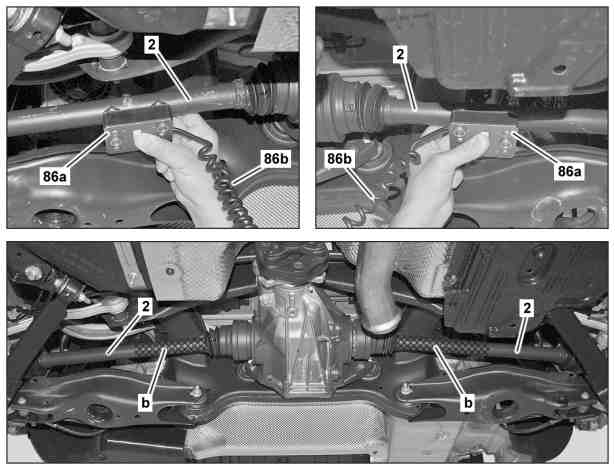

图示为车型 205, 后轴上全时四轮驱动 (4MATIC)/代码 (M005) 除外
P40.20-2423-06
1
检查车辆状况.
i
执行车身水平高度检查前, 必须确保无悬挂部件损坏或磨损.
i
要检查车身水平高度, 必须安装所有车辆零部件, 且整车处于行驶就绪状态. 车辆不得承受负荷.
3
将车辆开到测试台上, 并用驻车制动器将其固定.
5
拆下后轴底板饰板.
型号 253.992/993
AR61.30-P-1001RFW
7
将测量传感器 (086a) 定位到测量范围 (a), 然后在测量点 1 (左前) 和测量点 2 (右前) 处测量车身水平高度.
p
测量传感器 (086a) 的连接电缆 (086b) 必须朝向车辆中央.
否则, 测量将不准确.
8
将测量传感器 (086a) 定位到测量范围 (b), 然后在测量点 3 (左后) 和测量点 4 (右后) 处测量车身水平高度.
p
测量传感器 (086a) 的连接电缆 (086b) 必须朝向车辆中央.
否则, 测量将不准确.
9
检查车辆左右两侧前轴处车辆水平高度之间的最大允许差
分配悬挂数据
型号 293
AR40.20-P-0203EQC
分配悬挂数据型号 213
AR40.20-P-0203LWA
分配悬挂数据型号 253
AR40.20-P-0203LWB
分配悬挂数据型号 205
AR40.20-P-0203LWC
i
型号 205
带代码489 (AIRMATIC)
型号 213
带代码489 (AIR BODY CONTROL)
型号 253
带代码489 (AIR BODY CONTROL)
规定的测试公差仅适用于检查车身水平高度时, 而不适用于校准时.
10
检查车辆左右两侧后轴处车辆水平高度之间的最大允许差
分配悬挂数据
型号 293
AR40.20-P-0203EQC
分配悬挂数据型号 213
AR40.20-P-0203LWA
分配悬挂数据型号 253
AR40.20-P-0203LWB
分配悬挂数据型号 205
AR40.20-P-0203LWC
i
型号 205
带代码489 (AIRMATIC)
型号 213.0/1
带代码489 (AIR BODY CONTROL)
型号 213.2
型号 253
带代码489 (AIR BODY CONTROL)
型号 293
规定的测试公差仅适用于检查车身水平高度时, 而不适用于校准时.
11
使用车辆诊断系统校准车辆水平高度.
型号 205
带代码489 (AIRMATIC)
型号 213.0/1
带代码489 (AIRMATIC)
型号 213.2
型号 253
带代码489 (AIR BODY CONTROL)
型号 293
当车身水平高度超出测试公差的范围时.
a
型号 293
AD00.00-P-2000-06FR
a
型号 205
带代码489 (AIRMATIC)
型号 213.0/1
带代码489 (AIRMATIC)
型号 213.2
型号 253
带代码489 (AIR BODY CONTROL)
AD00.00-P-2000-04B
i
如果在校准后车身水平高度仍不符合标准, 则可能存在如下原因:
水平传感器的安装变形.
12
检查大灯调节情况.
型号 205
带代码489 (AIRMATIC)
型号 213.0/1
带代码489 (AIR BODY CONTROL)
型号 213.2
型号 253
带代码489 (AIR BODY CONTROL)
型号 293
只能完成车身水平高度的校准后进行.
e
型号 293
AP82.10-P-8260KA
e
型号 205
带代码489 (AIRMATIC)
型号 253
带代码489 (AIR BODY CONTROL)
AP82.10-P-8260E
e
型号 213.0/1
带代码489 (AIR BODY CONTROL)
型号 213.2
AP82.10-P-8260J
13
安装后轴底板饰板.
型号 253.992/993
AR61.30-P-1001RFW
