AR41.10-P-0040-01LW
拆卸/安装变速箱侧传动轴的传动轴轴节
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
y
用于松开挠性联轴节中装配套筒的冲子
WF58.50-P-4110-01A
型号
166, 172, 205, 207, 212, 213, 218, 231, 238, 253, 292
n
传动轴
号码
名称
型号 166
型号 292
BA41.10-P-1001-01F
分动箱/适配器壳处的传动轴的自锁螺钉/螺栓 (到后轴)
第 1 级
Nm
40
40
第 2 级
∡°
90
90
n
传动轴
号码
名称
型号 172
型号 207
BA41.10-P-1001-01I
连接挠性联轴器处的传动轴或挠性联轴器到变速箱
自锁螺母
Nm
68
68
直接螺纹连接
第 1 级
Nm
60
60
第 2 级
∡°
90
90
n
传动轴
号码
名称
型号 212
型号 218
BA41.10-P-1001-01I
连接挠性联轴器处的传动轴或挠性联轴器到变速箱
自锁螺母
Nm
68
68
直接螺纹连接
第 1 级
Nm
60
60
第 2 级
∡°
90
90
n
传动轴
号码
名称
型号 231
BA41.10-P-1001-01I
连接挠性联轴器处的传动轴或挠性联轴器到变速箱
自锁螺母
Nm
68
直接螺纹连接
第 1 级
Nm
60
第 2 级
∡°
90
n
传动轴
号码
名称
型号 205
型号 253
BA41.10-P-1001-01L
变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘
自锁螺母
Nm
68
-
直接螺纹连接
第 1 级
Nm
60
60
第 2 级
∡°
90
90
n
传动轴
号码
名称
型号 213
BA41.10-P-1001-01M
连接挠性联轴器到变速箱/后轴差速器或传动轴
直接螺纹连接
第 1 级
Nm
60
第 2 级
∡°
90
n
传动轴
号码
名称
型号 238
BA41.10-P-1001-01N
连接挠性联轴器到变速箱/后轴差速器或传动轴
直接螺纹连接
第 1 级
Nm
60
第 2 级
∡°
90
n
传动轴
号码
名称
型号 166
型号 292
BA41.10-P-1002-01F
后传动轴/后轴差速器上的自锁螺钉/螺栓
自锁螺母
Nm
68
-
直接螺纹连接
第 1 级
Nm
60
60
第 2 级
∡°
90
90
n
传动轴
号码
名称
型号 172
型号 207
BA41.10-P-1002-01I
连接挠性联轴器处的传动轴或挠性联轴器到后轴差速器
自锁螺母
Nm
68
68
直接螺纹连接
第 1 级
Nm
60
-
第 2 级
∡°
90
-
n
传动轴
号码
名称
型号 212
型号 218
BA41.10-P-1002-01I
连接挠性联轴器处的传动轴或挠性联轴器到后轴差速器
自锁螺母
Nm
68
68
直接螺纹连接
第 1 级
Nm
-
-
第 2 级
∡°
-
-
n
传动轴
号码
名称
型号 231
BA41.10-P-1002-01I
连接挠性联轴器处的传动轴或挠性联轴器到后轴差速器
自锁螺母
Nm
68
直接螺纹连接
第 1 级
Nm
60
第 2 级
∡°
90

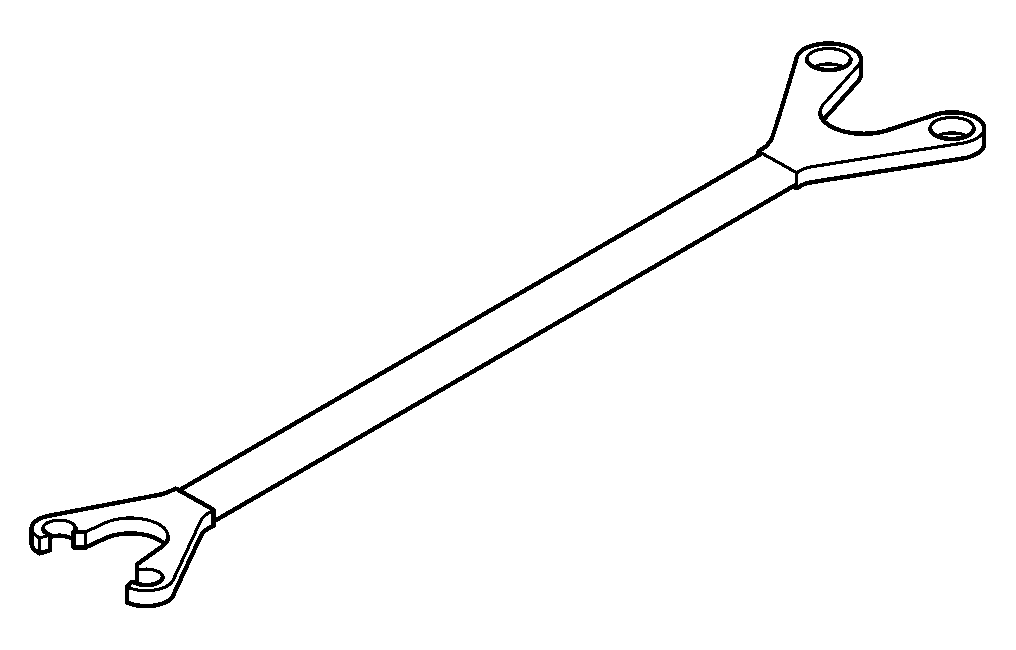

176 589 00 40 00
反向固定器
拆卸
1
在传动轴 (1) 相对于变速箱凸缘或差速器的位置处做彩色标记.
2
将
l
反向固定器安装到后轴差速器挠性联轴器 (2) 的螺钉/螺栓上.
适用于带直接螺栓连接的车辆.
i
必须有助手协助.
3
拆下螺栓 (2a).
4
拆下反向固定器
l
.

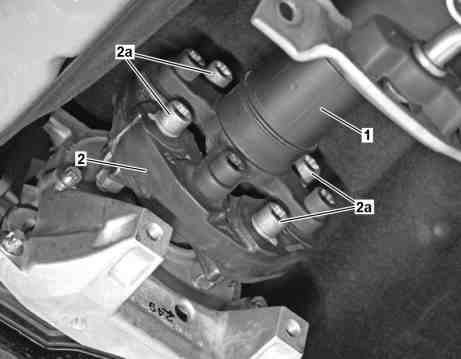

图示为不带直接螺栓连接的自动变速箱上的挠性联轴器
1
传动轴
2
传动轴轴节
2a
螺栓
P41.10-2364-11
5
如图所示, 使用冲子将挠性联轴器 (2) 的插头轴套从凸缘上松开.
如有必要.
6
将驱动轴 (1) 从变速箱, 分动箱或后轴差速器的凸缘上分开.
p
小心分开驱动轴 (1).

否则, 可能会损坏驱动轴 (1) 中的导向轴套.
图示为后轴差速器上挠性联轴器的示例
2
传动轴轴节
P41.10-2365-01
安装
7
根据标示的彩色标记复位驱动轴 (1) 的初始安装位置.
8
将驱动轴 (1) 滑动到变速箱, 分动箱或后轴差速器的凸缘上.
p
小心滑上驱动轴 (1).

否则, 可能会损坏驱动轴 (1) 中的导向轴套.
9
将
l
反向固定器安装到后部挠性联轴器 (2) 的螺钉/螺栓上.
适用于带直接螺栓连接的车辆.
i
必须有助手协助.
10
拧入螺栓 (2a). 型号 166

型号 292


n
型号 166

型号 292


n
型号 205

型号 253


n
型号 172

型号 207

型号 212

型号 218

型号 231


n
型号 172

型号 207

型号 212

型号 218

型号 231


n
型号 213


n
型号 238
n
11
将反向固定器
l
从后轴差速器的挠性联轴器 (2) 上拆下.
