AR41.10-P-0050-05LW
将传动轴部件连接到一起
型号
205, 213, 238, 253
检修工具
号码
名称
订单号
BR00.45-Z-1001-06A
长效润滑脂
A 000 989 63 51 11
1

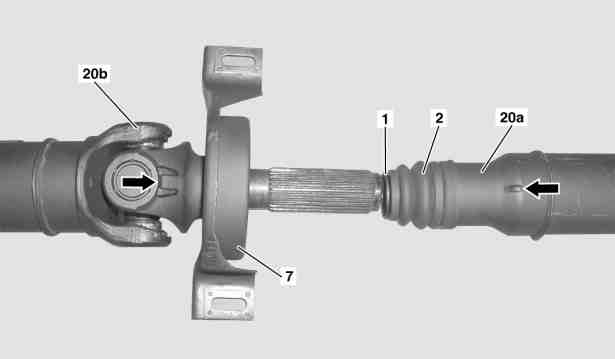

检查前传动轴 (20a), 后传动轴 (20b), 止推板 (1), 密封波纹管 (2) 和传动轴中间轴承 (7) 是否磨损和损坏, 必要时更换.
2
在后传动轴 (20b) 的花键剖面上涂抹 长效润滑脂.
3
连接前传动轴 (20a) 和后传动轴 (20b).
i
前传动轴 (20a) 上的凸起必须位于后传动轴 (20b) 上的两个凸起之间 (箭头所示). 确保密封波纹管 (2) 正确落座.
P41.10-2314-05
