型号

205, 213, 238

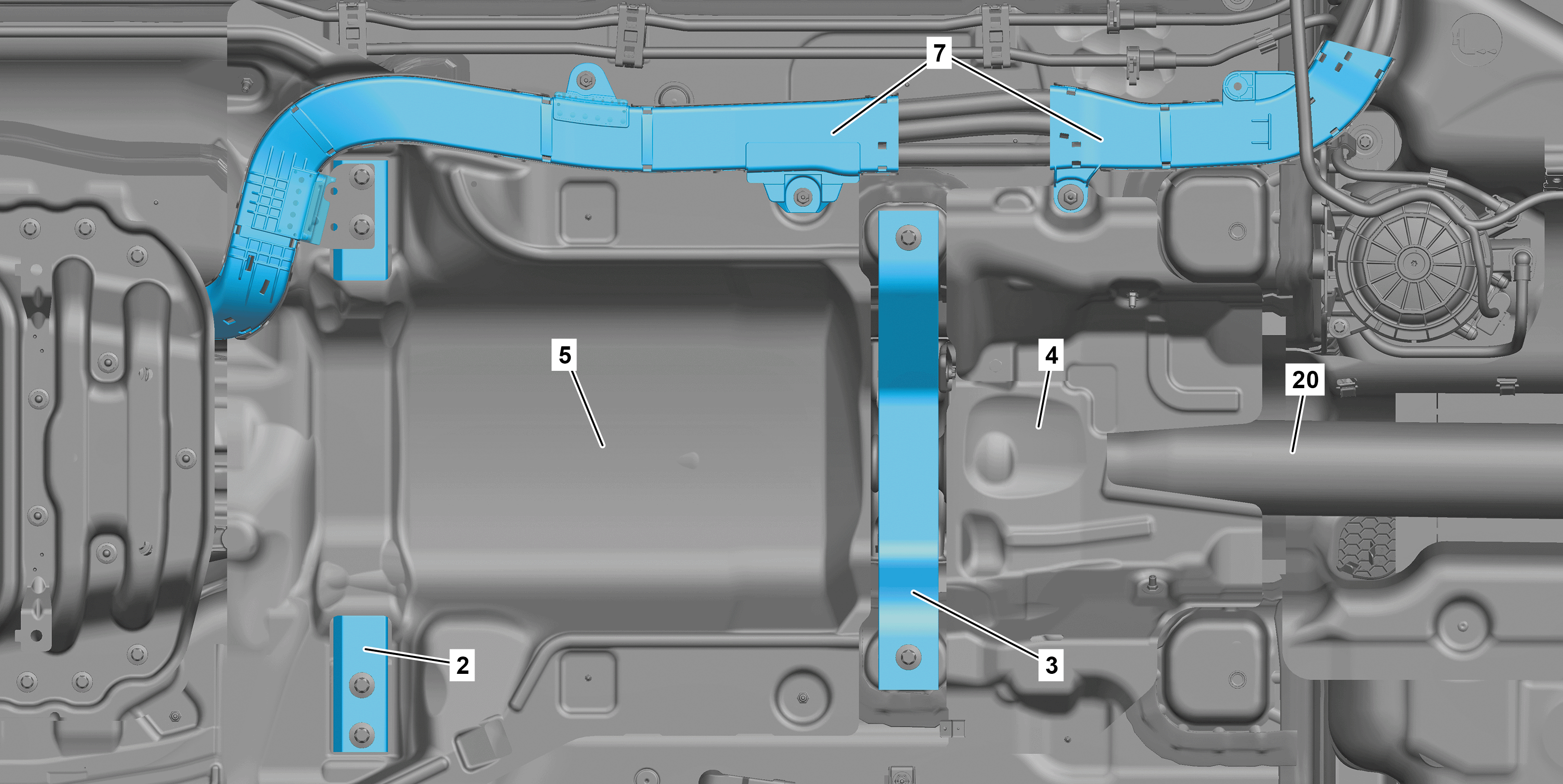

图示为车型 205, 装配全时四轮驱动 (4-MATIC)/全轮驱动/代码 (M005) 的车辆除外

1

前部加强件

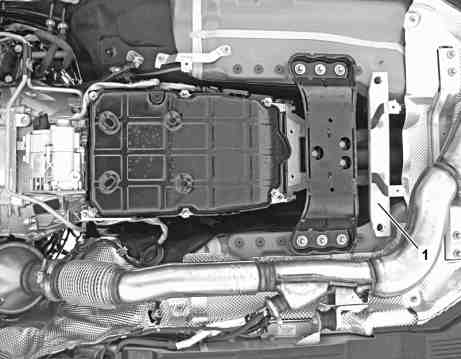

图示为车型 205, 装配发动机 651, 装配全时四轮驱动 (4-MATIC)/全轮驱动/代码 (M005) 的车辆除外

2

座椅下方的加强件

3

中央加强件

4

隔热板

5

隔热板

6

传动轴中间轴承

20

传动轴

20H

后部传动轴轴节

20V

前部传动轴轴节

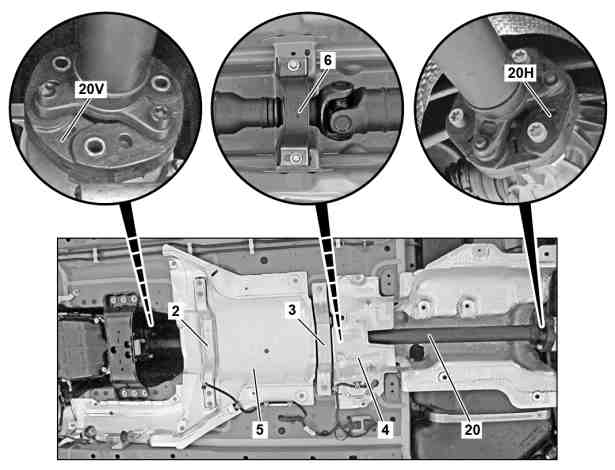

图示为车型 213.011

2

座椅下方的加强件

4

隔热板

7

电缆管道

3

中央加强件

5

隔热板

20

传动轴

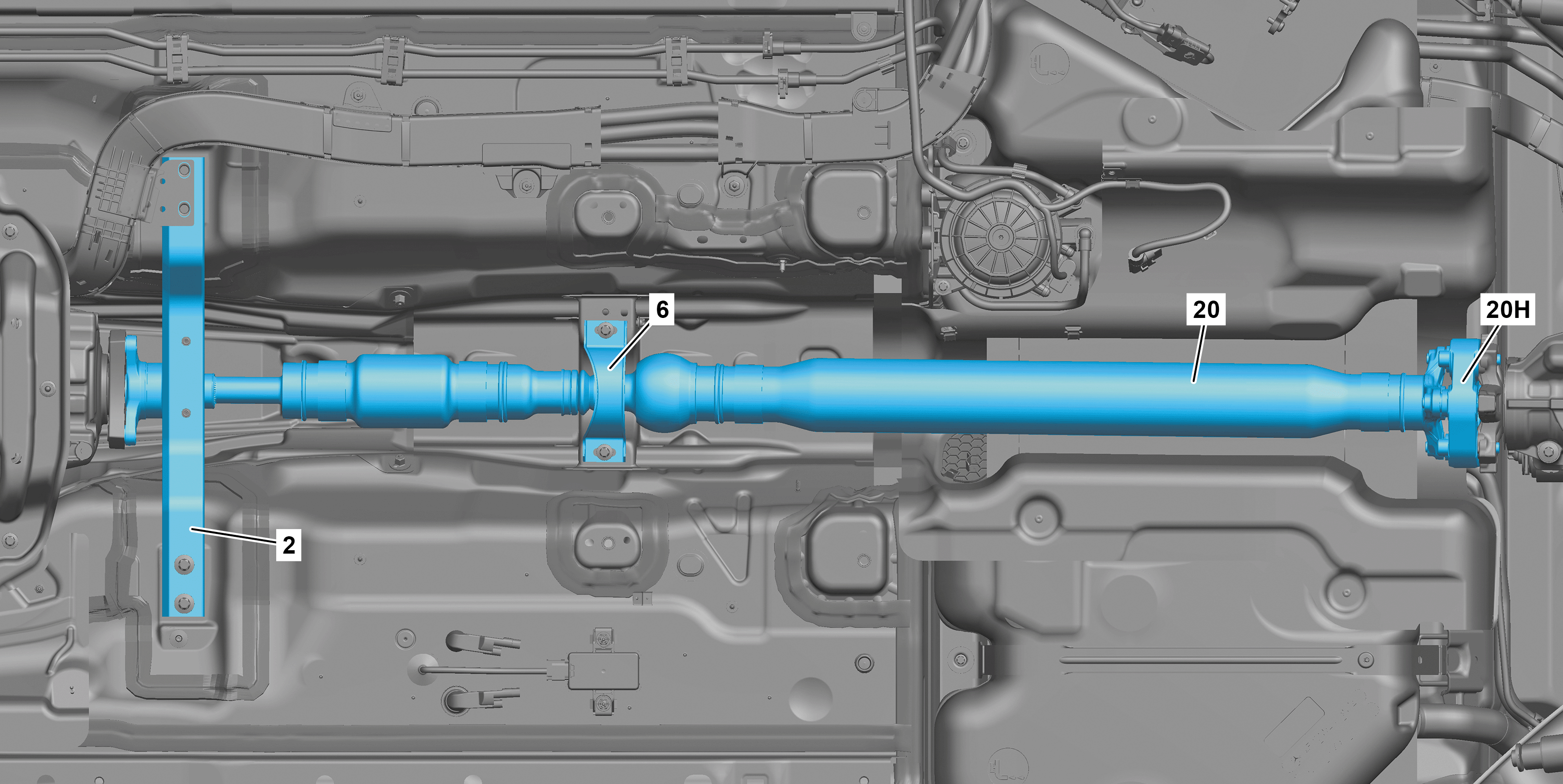

图示为车型 213.011

2

座椅下方的加强件

20

传动轴

20H

后部传动轴轴节

6

传动轴中间轴承

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.型号 205.012/013/047/053/054/147/212/213/247/253

型号 213.011/016/050/053/054/153/155/211/216/253

AS00.00-Z-0035-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于自攻螺钉连接方法的说明

AH00.00-P-0007-01SF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示

型号 205.012/013/047/053/054/147/212/213/247/253

型号 213.011/016/050/053/054/153/155/211/216/253

AH00.00-Z-0300-01A

e
d

拆卸/安装

1

将变速箱换入空档.

2

解除驻车制动.

3

断开高电压车载电气系统的电源.

型号 205.012/013/047/053/054/147/212/213/247/253

型号 213.011/016/050/053/054/153/155/211/216/253

型号 213.011/016/050/053/054/153/155/211/216/253

AR54.10-P-1150LHV

型号 205.012/013/047/053/054/147/212/213/247/253

AR54.10-P-1150LW

4

拆下中央和后部发动机舱底部饰板.

型号 213, 238

AR61.20-P-1105LWE

型号 205

AR61.20-P-1105LW

5

拆下底板饰板.

型号 213, 238

AR61.30-P-1001LWE

型号 205

AR61.30-P-1001LW

6

拆下前部加强件 (1).

型号 205, 213 （213.073/273除外）, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

n
螺栓 - 连接前部加强件/支架到车架地板总成

*BA61.10-P-1002-01L

7

拆下发动机后横梁.

型号 205 带发动机177

AR22.10-P-1160MNA

p

切勿使用冲击扳手/螺丝刀或压缩空气工具拧入或松开螺栓!

否则可能会损坏螺纹.

8

拆下后消音器.

型号 205 带发动机177, 264, 274, 276, 626, 651

型号 205 带发动机626

AR49.10-P-4952ORB

型号 205 带发动机274.9, 276

AR49.10-P-4952LW

型号 205 带发动机264

AR49.10-P-4952MRI

型号 205 带发动机177

AR49.10-P-4952MNA

型号 205 带发动机651

AR49.10-P-7100LWB

9.1

拆下中央排气系统.

型号 205 带发动机177, 264, 274, 276, 626, 651

型号 205 带发动机626

带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)

AR49.10-P-7283ORB

型号 205 带发动机651

AR49.10-P-7100LWB

型号 205 带发动机274, 276

AR49.10-P-7283LW

型号 205 带发动机264

AR49.10-P-7283MRI

型号 205 带发动机177

AR49.10-P-7283MNA

9.2

拆下排气系统.

型号 205 带发动机654

型号 213, 238

型号 213, 238 带发动机656

AR49.10-P-7142OIB

型号 213 带发动机177

AR49.10-P-7142MNE

型号 213, 238 带发动机654

AR49.10-P-7142OLC

型号 213, 238 带发动机642

AR49.10-P-7142OGW

型号 213 带发动机274.9

AR49.10-P-7142MRD

型号 213, 238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

型号 213, 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MNF

型号 238 带发动机274.9

AR49.10-P-7142MRC

型号 213, 238 带发动机264

AR49.10-P-7142MRH

型号 213, 238 带发动机256.9

AR49.10-P-7142MSA

型号 205 带发动机654

AR49.10-P-7142OLI

型号 213 带发动机254

AR49.10-P-7142MRV

10

将电缆管道 (7) 从底板上拆下.

型号 205.012/013/047/053/054/147/212/213/247/253

型号 213.011/016/050/053/054/153/155/211/216/253

n
螺栓 - 连接座椅下方的加强件到车架地板总成

*BA61.10-P-1005-01L

11

拆下隔热板 (4).

12.1

拆下隔热板 (5).

型号 205, 213 带发动机274

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 205, 213, 238 带发动机264

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 205, 213, 238 带发动机626

型号 205, 213, 238 带发动机651

型号 205, 213, 238 带发动机654

型号 213 带发动机254

带代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 213, 238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 213, 238 带发动机642

型号 213, 238 带发动机656

12.2

拆下压差传感器.

型号 205, 213 带发动机274

带代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 205, 213, 238 带发动机264

带代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 213, 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 205 带发动机264, 274

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR07.04-P-0025MRI

型号 213 带发动机274

带代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 213, 238 带发动机264

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR07.04-P-0025MRH

型号 213, 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR07.04-P-0025MNE

13

拆下座椅下方的加强件 (2).

n
螺栓 - 连接座椅下方的加强件到车架地板总成

*BA61.10-P-1005-01L

14

拆下中央加强件 (3).

n
螺栓 - 连接中央加强件到车架地板总成

*BA61.10-P-1003-01L

15

标记传动轴 (20) 相对于分动箱和后轴差速器上的凸缘的位置.

i
以便能在安装时装回出厂时的安装位置.

16

标记传动轴中间轴承 (6) 相对于底板的位置.

i
以便能在安装时装回出厂时的安装位置.

17.1

将前部传动轴轴节 (20V) 从变速箱处的凸缘上拆下.

型号 205, 213 （213.011/211除外）, 238

AR41.10-P-0040-01LW

y

用于松开挠性联轴节中装配套筒的冲子

WF58.50-P-4110-01A

i
必须有助手协助.

n
型号 238连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

n
型号 213 （213.011/211除外）连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

n
型号 205变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘

*BA41.10-P-1001-01L

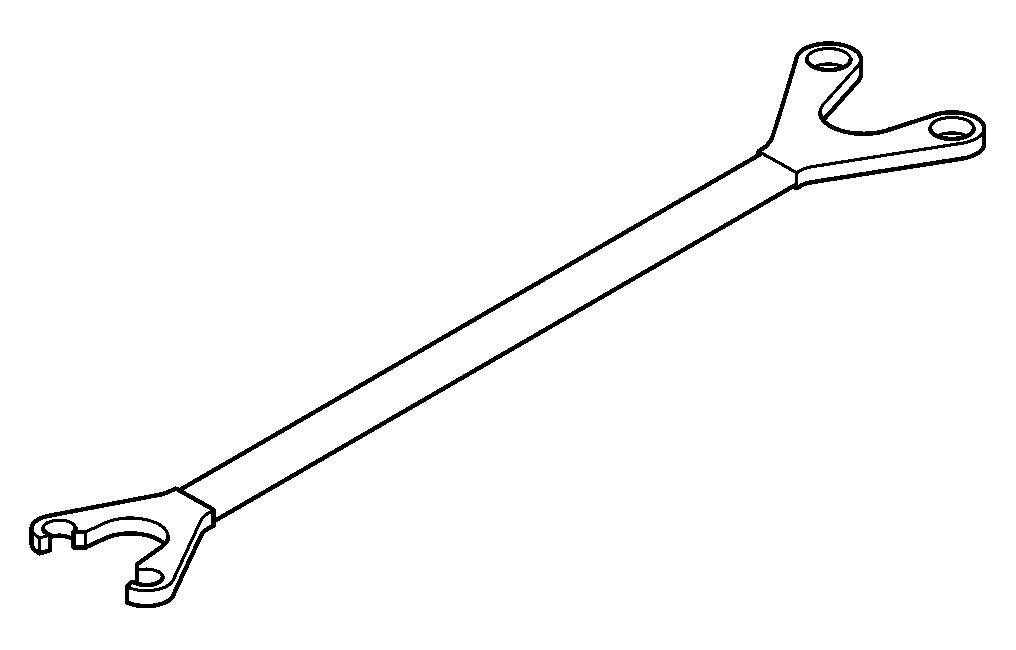

l
反向固定器

*176589004000

17.2

松开螺栓并将传动轴 (20) 从变速箱的凸缘上拆下.

型号 213.011/211

i
必须有助手协助.

n
型号 213.011/211连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

l
反向固定器

*176589004000

18

将螺栓从传动轴中间轴承 (6) 上拆下.

p
安装:

仅在拧紧变速箱和后轴差速器上凸缘处的传动轴 (20) 后拧紧螺栓.

否则可能会造成传动系统振动和损坏.

n
螺栓 - 连接传动轴中间轴承到车架地板总成

*BA41.40-P-1001-01H

19

将后部传动轴轴节 (20H) 从后轴差速器处的凸缘上拆下.

AR41.10-P-0040-01LW

y

用于松开挠性联轴节中装配套筒的冲子

WF58.50-P-4110-01A

i
必须有助手协助.

n
型号 238连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

n
型号 213连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

n
型号 205变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘

*BA41.10-P-1001-01L

l
反向固定器

*176589004000

20

拆下传动轴 (20).

p
安装:

遵照拆卸时所作的标记.

否则会出现噪音和振动.

i
必须有助手协助.

g

检验

21

检查传动轴中间轴承 (6) 是否磨损和损坏.

如果存在故障,

↓

更换传动轴中间轴承 (6).

AR41.10-P-0100LW

22

检查导向轴套是否磨损和损坏.

如果存在故障,

↓

更换导向轴套.

AR41.10-P-0250LW

23

检查传动轴轴节 (20H, 20V) 是否损坏和变形.

e

AP41.10-P-4152EW

如果存在故障,

↓

更换传动轴轴节 (20H, 20V).

n
型号 238连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

n
型号 213连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

n
型号 205变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘

*BA41.10-P-1001-01L

l
反向固定器

*176589004000

24

按照拆卸的相反顺序进行安装.

n
传动轴

号码

名称

型号 205

BA41.10-P-1001-01L

变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘

自锁螺母

Nm

68

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴

号码

名称

型号 213

BA41.10-P-1001-01M

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴

号码

名称

型号 238

BA41.10-P-1001-01N

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴中间轴承

号码

名称

型号 205

型号 213

BA41.40-P-1001-01H

螺栓 - 连接传动轴中间轴承到车架地板总成

Nm

25

25

n
传动轴中间轴承

号码

名称

型号 238

BA41.40-P-1001-01H

螺栓 - 连接传动轴中间轴承到车架地板总成

Nm

25

n
车架地板总成

号码

名称

型号 205

型号 213

BA61.10-P-1002-01L

螺栓 - 连接前部加强件/支架到车架地板总成

M10x20

Nm

-

-

M10x28

Nm

30

30

n
车架地板总成

号码

名称

型号 238

BA61.10-P-1002-01L

螺栓 - 连接前部加强件/支架到车架地板总成

M10x20

Nm

-

M10x28

Nm

30

n
车架地板总成

号码

名称

型号 205

型号 213

BA61.10-P-1003-01L

螺栓 - 连接中央加强件到车架地板总成

M10

Nm

23

23

M6

Nm

8

8

n
车架地板总成

号码

名称

型号 238

BA61.10-P-1003-01L

螺栓 - 连接中央加强件到车架地板总成

M10

Nm

23

M6

Nm

8

n
车架地板总成

号码

名称

型号 205

型号 213

BA61.10-P-1005-01L

螺栓 - 连接座椅下方的加强件到车架地板总成

第 1 级

Nm

30

30

第 2 级: 松开

∡°

180

180

第 3 级

Nm

30

30

n
车架地板总成

号码

名称

型号 238

BA61.10-P-1005-01L

螺栓 - 连接座椅下方的加强件到车架地板总成

第 1 级

Nm

30

第 2 级: 松开

∡°

180

第 3 级

Nm

30
