型号

213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

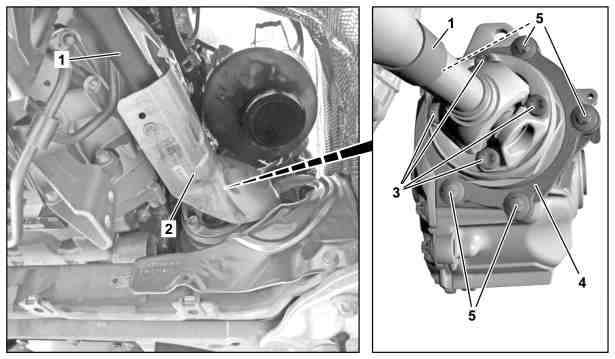

图示为装配 VAG 175 的车辆

1

传动轴

2

隔热板

3

螺栓

4

固定板

5

螺栓

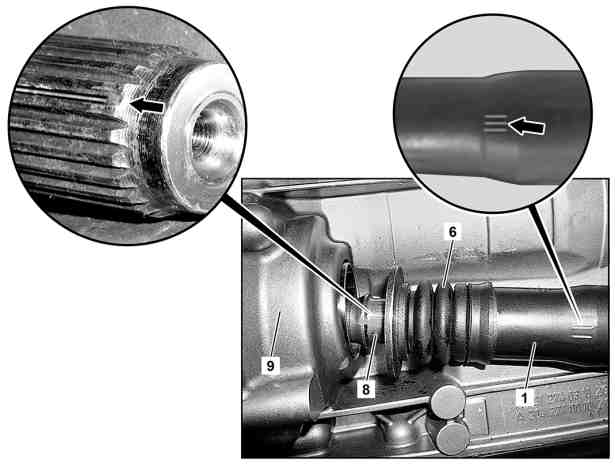

1

传动轴

6

密封波纹管

8

花键剖面

9

分动箱

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e

拆卸

1

将变速箱换入空档.

2

将车辆固定到车辆举升机上.

AR00.60-P-0100CW

3

拆下排气系统.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机256 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MSA

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机276.8 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

型号 213, 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MNF

型号 213 （213.061/088/089/261/288/289除外） 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

型号 238 （238.361/461除外） 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机656 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OIB

型号 213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

4

将变速箱后方的隔热板从底板上分开.

5

将后传动轴从分动箱 (9) 的输出凸缘上拆下, 向后滑动并垫上垫片.

AR41.10-P-0040-01LW

y

用于松开挠性联轴节中装配套筒的冲子

WF58.50-P-4110-01A

l
反向固定器

*176589004000

6

拆下柴油微粒滤清器.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213.### （213.061/088/089/261/288/289除外） 1# , 238.### （238.361/461除外） 1# 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR14.40-P-1000OLC

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR14.40-P-1000OGW

型号 213.### （213.061/088/089/261/288/289除外） 2# , 238.### （238.361/461除外） 2# 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.20-P-1500OLC

7.1

拆下催化转换器.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机264, 274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-5500MRD

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机264 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.20-P-0100MRH

7.2

拆下右侧催化转换器.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机276.8 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-5503MND

8

拆下隔热板 (2).

9

拆下隔热板 (2) 的支架.

10

将隔热板从变速箱上拆下.

AR27.40-P-0700-01LF

11

操作行车制动器并拆下螺栓 (3).

p

切勿将传动轴 (1) 反向固定到万向节处.

否则会损坏针柱轴承和传动轴 (1) 的密封件.

i
需要助手的帮助.

12

拆下螺栓 (5).

装配 VAG 175

13

将固定板 (4) 滑到传动轴 (1) 上.

装配 VAG 175

14

支撑并绑好变速箱.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

15

将发动机后支架的螺栓从底板上松开.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机256.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MSA

型号 213 （213.088/089/288/289除外）, 238 带发动机276.8 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MND

型号 213 （213.088/089/288/289除外） 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.088/089/288/289除外）, 238 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.088/089/288/289除外）, 238 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OLC

型号 213, 238 带发动机264 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 238 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRD

型号 213 （213.088/089/288/289除外）, 238 带发动机656 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OIB

16

将传动轴 (1) 从前轴差速器上拆下.

AR28.10-P-0100OLC

i
拆卸:
降下分动箱 (9) 以拆下传动轴 (1).

17

将传动轴 (1) 从分动箱 (9) 的花键剖面 (8) 上拉下.

18

向下拆下传动轴 (1).

19

检查密封波纹管 (6) 是否损坏.

重复使用驱动轴 (1) 时.

如果存在故障报告,

↓

安装新的密封波纹管 (6).

AR41.10-P-0070-01A

g

长效润滑脂 (NLGI 等级 2)

BB00.40-P-0266-02A

d

安装

20

润滑花键剖面 (8).

Klueber Microlube GNY 202

*BR00.45-Z-1071-06A

21

将传动轴 (1) 安装到分动箱 (9) 的花键剖面 (8) 上.

i
输出凸缘齿轮上的标记 (箭头所示) 必须与驱动轴 (1) 上的标记 (箭头所示) 完全对齐.

22

将固定板 (4) 放到传动轴 (1) 上.

装配 VAG 175

23

松开固定带并提升变速箱.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

24

将发动机后支架的螺栓拧入车辆底部.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机256.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MSA

型号 213 （213.088/089/288/289除外）, 238 带发动机276.8 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MND

型号 213 （213.088/089/288/289除外） 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.088/089/288/289除外）, 238 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.088/089/288/289除外）, 238 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OLC

型号 213, 238 带发动机264 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 238 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRD

型号 213 （213.088/089/288/289除外）, 238 带发动机656 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OIB

25

将传动轴 (1) 置于前轴差速器上.

26

将固定板 (4) 放到前轴差速器上.

装配 VAG 175

27

拧入新的螺栓 (5).

装配 VAG 175

n
凸缘螺栓 - 连接固定板到前轴差速器

*BA33.30-P-1004-03G

28

操作行车制动器, 然后拧入新螺栓 (3).

p

切勿将传动轴 (1) 反向固定到万向节处.

否则会损坏针柱轴承和传动轴 (1) 的密封件.

i
需要助手的帮助.

n
螺钉/螺栓 - 连接传动轴到前轴齿轮箱

*BA33.30-P-1012-03G

29

将隔热板安装到变速箱上.

AR27.40-P-0700-01LF

30

安装隔热板 (2) 的支架.

n
凸缘螺栓 - 连接隔热板支架到变速箱/排气系统支架

*BA33.30-P-1010-03G

31

安装隔热扳 (2).

n
凸缘螺栓 - 连接隔热板到隔热板/固定板/前轴差速器的支架

*BA33.30-P-1009-03G

32.1

安装催化转换器.

型号 213 （213.088/089/288/289除外）, 238 带发动机264, 274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.088/089/288/289除外）, 238 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-5500MRD

型号 213 （213.088/089/288/289除外）, 238 带发动机264 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.20-P-0100MRH

32.2

安装右侧催化转换器.

型号 213 （213.088/089/288/289除外）, 238 带发动机276.8 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-5503MND

33

安装柴油微粒滤清器.

型号 213 （213.088/089/288/289除外）, 238 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.088/089/288/289除外）, 238 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213.### （213.088/089/288/289除外） 1# , 238.### 1# 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR14.40-P-1000OLC

型号 213 （213.088/089/288/289除外）, 238 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR14.40-P-1000OGW

型号 213.### （213.088/089/288/289除外） 2# , 238.### 2# 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.20-P-1500OLC

34

将后传动轴安装到分动箱 (9) 的输出凸缘上.

AR41.10-P-0040-01LW

n
型号 213 （213.061/088/089/261/288/289除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

n
型号 238 （238.361/461除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

l
反向固定器

*176589004000

35

将变速箱后方的隔热板安装到底板上.

n
M6×1

*BA00.10-P-1002-04A

36

安装排气系统.

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外） 带发动机256 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MSA

型号 213 （213.088/089/288/289除外）, 238 带发动机276.8 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

型号 213, 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MNF

型号 213 （213.088/089/288/289除外） 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

型号 238 带发动机274.9 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

型号 213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

型号 213 （213.088/089/288/289除外）, 238 带发动机654 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

型号 213 （213.088/089/288/289除外）, 238 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

型号 213 （213.088/089/288/289除外）, 238 带发动机656 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OIB

37

将车辆从车辆举升机上松开.

AR00.60-P-0100CW

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1004-03G

凸缘螺栓 - 连接固定板到前轴差速器

Nm

55

55

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1009-03G

凸缘螺栓 - 连接隔热板到隔热板/固定板/前轴差速器的支架

Nm

8

8

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1010-03G

凸缘螺栓 - 连接隔热板支架到变速箱/排气系统支架

M6

Nm

11

11

M8

Nm

-

-

n
前轴差速器

号码

名称

型号 213

型号 238

BA33.30-P-1012-03G

螺钉/螺栓 - 连接传动轴到前轴齿轮箱

第 1 级

Nm

45

45

第 2 级

∡°

95

95

n
传动轴

号码

名称

型号 213

BA41.10-P-1001-01M

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴

号码

名称

型号 238

BA41.10-P-1001-01N

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

检修工具

号码

名称

订单号

BR00.45-Z-1071-06A

Klueber Microlube GNY 202

A 001 989 44 51 10
