AR41.10-P-0085-01LW
测量变速箱的绝对角度
传动轴弯曲角测量提示
AH41.10-P-0002-01LF
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
A
000 588 04 19 00 铰接角度倾斜度测量仪
WS26.00-P-0140B
型号
205, 213, 238, 253
电子倾角/传动轴弯曲角测量仪
1
按下 "步骤" (STEP) 按钮.
i
选择弯曲角测量.
显示信息菜单
P41.10-2070-01
2
当显示主菜单时, 按下 "步骤" (STEP) 按钮.
i
选择 "测量" (Measurement).
i
连续测量所有角度. 如有必要, 可对已测量的角度进行二次测量. 为此, 在显示 "测量" (Measurement) 菜单时, 反复按下 "步骤" (STEP) 按钮直到显示屏显示测量相关角度准备 "就绪" (Ready).
主菜单显示信息
P41.10-2071-01
P41.10-2355-01
P41.10-2449-01
P41.10-2450-01
图示为变速箱 722.9
图示为变速箱 716.7
图示为变速箱 725.0
测量变速箱处的角度 1
3.1
型号 205 带变速箱722.9, 724.2

型号 253 带变速箱724.2

清洁电动辅助变速箱油泵 (M42) 中的安装孔和周围区域.
3.2
型号 205, 213, 238, 253 带变速箱716.7, 725.0

清洁变速箱下侧的安装孔和周围区域.
4
为安装孔选择合适的测量套筒支座 (020e).
5
将测量套筒支座 (020e) 插入安装孔中.
6
向左转动螺纹销 (020f) 并拧紧.
P41.10-2356-01
P41.10-A003-01
P41.10-2452-01
图示为变速箱 722.9
图示为变速箱 716.7
图示为变速箱 725.0
7.1
型号 205 带变速箱722.9, 724.2

型号 253 带变速箱724.2

将测量套筒 (020g) 拧到测量套筒支座 (020e) 上, 然后用手将其完全拧到电动辅助变速箱油泵 (M42) 上.
i
测量套筒 (020g) 的整个接触面必须与电动辅助变速箱油泵 (M42) 齐平.
7.2
型号 205, 213, 238, 253 带变速箱716.7, 725.0

将测量套筒 (020g) 拧到测量套筒支座 (020e) 上, 然后用手将其完全拧到变速箱下侧.
i
测量套筒 (020g) 的整个接触面必须与变速箱下侧齐平.
8
用两个螺栓将传感器托架 (020c) 安装到传感器 (020a) 中央.
P41.10-2064-01
P41.10-2355-01
P41.10-2453-01
P41.10-A020-01
图示为变速箱 722.9
图示为变速箱 716.7
图示为变速箱 725.0
9

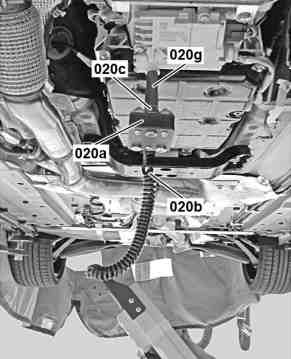

稍稍转动, 以将传感器 (020a) 和磁性传感器支座 (020c) 安装到测量套筒 (020g) 上.
p
每次测量时, 传感器 (020a) 连接螺旋电缆 (020b) 的一侧必须指向行驶方向.

否则会引起测量误差.
i
用于测量的装置已经准备好, 测量值在显示屏中显示.
10
按下 "保存" (SAVE) 按钮.
i
保存数值.
角度 1 测量值的显示信息: 例如显示为 1.92°
P41.10-2075-01
i
会短时间显示一条确认信息.
确认显示信息
P41.10-2076-01
i
然后显示屏显示准备进行下一次测量 (角度 2).
P41.10-2077-01
11
将传感器 (020a) 从测量套筒 (020g) 上拆下.
12
将传感器托架 (020c) 从传感器 (020a) 上拆下.
13
将测量套筒 (020g) 从测量套筒支座 (020e) 上松开.
图示为变速箱 722.9
P41.10-2390-02
P41.10-2355-01
P41.10-2449-01
P41.10-2450-01
图示为变速箱 722.9
图示为变速箱 716.7
图示为变速箱 725.0
14
松开螺纹销 (020f) 并将测量套筒支座 (020e) 从安装孔上拆下.
