AR41.10-P-0085-02LW
测量前传动轴和后传动轴处的绝对角度
i
传动轴弯曲角测量提示
AH41.10-P-0002-01LF
传动轴前半部的角度 2 测量
i
必须无中断地连续测量所有四个角. 如有必要, 可对已测量的角度进行二次测量. 为此, 在显示 "测量" (Measurement) 菜单时, 反复按下 "步骤" (STEP) 按钮直到显示屏显示测量相关角度准备 "就绪" (Ready).
1

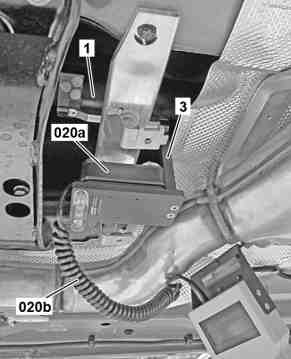

清洁传动轴 (1) 前半部处传感器 (020a) 的测试适配器 (3) 的接触面.
2
从下方将测试适配器 (3) 垂直置于传动轴 (1) 的前半部并对正.
3
从上方将传感器 (020a) 置于测试适配器 (3) 上.
p
每次测量时, 传感器 (020a) 连接螺旋电缆 (020b) 的一侧必须指向行驶方向.
否则可能产生错误的测量结果.
i
测试适配器 (3) 必须与气泡水准仪垂直对正.
如果未从下部垂直放置传感器 (020a), 则出现故障信息 "垂直放置故障 - 传感器 ??" (Y-positional error - sensor ??). 无法保存测量角度.
P41.10-2391-02
i
测量值显示在显示屏上.
4
按下 "保存" (SAVE) 按钮. 保存数值.
P41.10-2078-01
i
会短时间显示一条确认信息.
P41.10-2076-01
5
将传感器 (020a) 和测试适配器 (3) 从传动轴 (1) 前半部拆下.
P41.10-2391-02
i
然后, 显示屏会提示设备已准备就绪, 可以进行下次测量 (角度 3).
P41.10-2079-01
传动轴后半部的角度 3 测量
6
清洁传动轴 (2) 后半部处传感器 (020a) 的接触面.
7
从下部将传感器 (020a) 垂直地放置在传动轴 (2) 后半部上并牢牢压上.
p
每次测量时, 传感器 (020a) 连接螺旋电缆 (020b) 的一侧必须指向行驶方向.
否则可能产生错误的测量结果.
i
测试适配器 (3) 必须与气泡水准仪垂直对正.
如果未从下部垂直放置传感器 (020a), 则出现故障信息 "垂直放置故障 - 传感器 ??" (Y-positional error - sensor ??). 无法保存测量角度.
P41.10-2359-01
i
测量值显示在显示屏上.
8
按下 "保存" (SAVE) 按钮. 保存数值.
P41.10-2080-01
i
会短时间显示一条确认信息.
P41.10-2076-01
i
然后, 显示屏会提示设备已准备就绪, 可以进行下次测量 (角度 4).
P41.10-2081-01
9
将传感器 (020a) 从传动轴 (2) 后半部上拆下.
P41.10-2359-01
