型号

213, 238

A

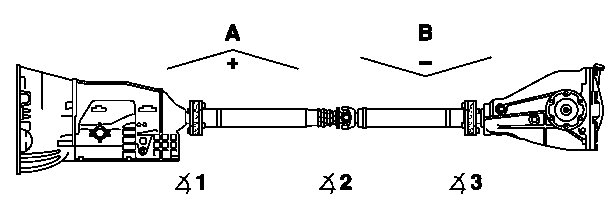

向上的正弯曲角 +

B

向下的负倾角 -

∡ 1

变速箱相对于传动轴前部二分之一处的弯曲角

∡ 2

传动轴前部二分之一处相对于后部二分之一处的倾角

∡ 3

传动轴后部二分之一处相对于后轴差速器的倾角

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

传动轴弯曲角测量提示

AH41.10-P-0002-01LF

校正

1

使用车辆举升机将车辆升起

AR00.60-P-1002LWG

校正变速箱相对于传动轴前部二分之一处的弯曲角 (∡ 1)

2

拆下发动机舱底部饰板的中部和后部

AR61.20-P-1105LWE

3

校正变速箱处变速箱相对于传动轴前部二分之一处的弯曲角 (∡ 1)

AR41.10-P-0086-03LW

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

n
型号 213 带发动机177

型号 213 带发动机274, 276, 642, 654, 656螺栓 - 连接发动机后支架到车身

*BA22.10-P-1005-03N

n
型号 238

带代码M005 (4MATIC)

型号 238

除了代码M005 (4MATIC)连接发动机后支座到发动机支架

*BA22.10-P-1004-03O

n
型号 213 带发动机177

型号 213 带发动机274, 276, 642, 654, 656连接发动机后支座到发动机支架

*BA22.10-P-1004-03N

n
型号 238

带代码M005 (4MATIC)

型号 238

除了代码M005 (4MATIC)螺栓 - 连接发动机后支架到车身

*BA22.10-P-1005-03O

变速箱相对于前传动轴的前倾角 (∡1)

*BE41.10-P-1001-01G

4

执行检查测量

AR41.10-P-0086LW

校正传动轴前部二分之一处相对于后部二分之一处的倾角 (∡ 2)

5

使用固定板和主总成支架支撑传动轴

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

6

拆下传动轴中间轴承上方的中央加强件

7

校正传动轴中间轴承处传动轴前部二分之一处相对于后部二分之一处的倾角 (∡ 2)

AR41.10-P-0086-04LW

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

n
螺栓 - 连接传动轴中间轴承到车架地板总成

*BA41.40-P-1001-01H

前传动轴相对于后传动轴的倾角 (∡2)

*BE41.10-P-1002-01G

8

安装传动轴中间轴承上方的中央加强件

n
螺栓 - 连接中央加强件到车架地板总成

*BA61.10-P-1003-01L

9

拆下支承板和主总成支座

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

10

执行检查测量

AR41.10-P-0086LW

校正传动轴后部二分之一处相对于后轴差速器的倾角 (∡ 3)

11

校正后轴差速器处传动轴后部二分之一处相对于后轴差速器的倾角 (∡ 3)

型号 213 （213.088/089/288/289除外）, 238

AR41.10-P-0086-12OLC

型号 213.088/089/288/289

AR41.10-P-0086-12MNE

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

后传动轴相对于后轴差速器的后倾角 (∡3)

*BE41.10-P-1003-01G

n
型号 213 （213.088/089/288/289除外）, 238连接后轴差速器到前部适配器

*BA35.10-P-1005-01H

n
型号 213.088/089/288/289螺栓 - 连接后轴差速器到后横梁

*BA35.10-P-1006-01H

12

执行检查测量

AR41.10-P-0086LW

传动轴弯曲角的检验值

号码

名称

型号 213

AMG 除外

型号 213

AMG

BE41.10-P-1001-01G

变速箱相对于前传动轴的前倾角 (∡1)

∡°

-0,50...+0,67

-0,60...+0,40

传动轴弯曲角的检验值

号码

名称

型号 238

BE41.10-P-1001-01G

变速箱相对于前传动轴的前倾角 (∡1)

∡°

-0,50...+0,67

传动轴弯曲角的检验值

号码

名称

型号 213

AMG 除外

型号 213

AMG

BE41.10-P-1002-01G

前传动轴相对于后传动轴的倾角 (∡2)

∡°

+0,00...+1,00

+0,10...+0,50

传动轴弯曲角的检验值

号码

名称

型号 238

BE41.10-P-1002-01G

前传动轴相对于后传动轴的倾角 (∡2)

∡°

+0,00...+1,00

传动轴弯曲角的检验值

号码

名称

型号 213

AMG 除外

型号 213

AMG

BE41.10-P-1003-01G

后传动轴相对于后轴差速器的后倾角 (∡3)

∡°

-1,00...-0,17

-1,00...-0,40

传动轴弯曲角的检验值

号码

名称

型号 238

BE41.10-P-1003-01G

后传动轴相对于后轴差速器的后倾角 (∡3)

∡°

-1,00...-0,17

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 213 带发动机177

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

BA22.10-P-1004-03N

连接发动机后支座到发动机支架

M6

Nm

18

18

M8

Nm

30

30

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 238

除了代码M005 (4MATIC)

型号 238

带代码M005 (4MATIC)

BA22.10-P-1004-03O

连接发动机后支座到发动机支架

Nm

30

30

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 213 带发动机177

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

BA22.10-P-1005-03N

螺栓 - 连接发动机后支架到车身

M10

第 1 级

Nm

30

30

第 2 级

Nm

50

50

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 238

除了代码M005 (4MATIC)

型号 238

带代码M005 (4MATIC)

BA22.10-P-1005-03O

螺栓 - 连接发动机后支架到车身

第 1 级

Nm

30

30

第 2 级

Nm

50

50

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1005-01H

连接后轴差速器到前部适配器

后轴差速器 (钢制)

Nm

65

-

后轴差速器 (铝制)

第 1 级

Nm

40

40

第 2 级

∡°

45

45

n
后轴支架

号码

名称

型号 213

BA35.10-P-1006-01H

螺栓 - 连接后轴差速器到后横梁

Nm

170

n
传动轴中央支撑轴承

号码

名称

型号 213

型号 238

BA41.40-P-1001-01H

螺栓 - 连接传动轴中间轴承到车架地板总成

Nm

25

25

n
车架地板总成

号码

名称

型号 213

型号 238

BA61.10-P-1003-01L

螺栓 - 连接中央加强件到车架地板总成

M10

Nm

23

23

M6

Nm

8

8
