AR41.10-P-0100LW
拆卸/安装传动轴中段轴承, 然后更换向心球轴承
26.01.2018
型号
205, 213, 238, 253 （253.992/993除外）

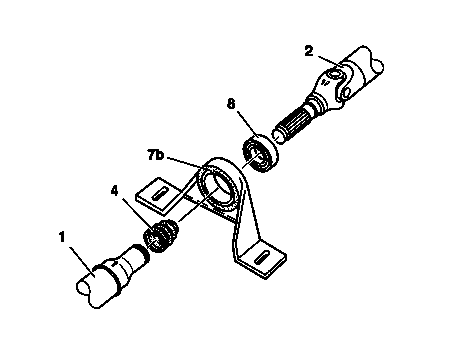

1
传动轴前半部分
2
传动轴后半部分
4
密封波纹管
7b
人造橡胶轴承
8
深槽球轴承
P41.10-2002-11
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
拆卸
1
拆下传动轴

型号 253 （253.992/993除外）
AR41.10-P-0050LWX
型号 205, 213, 238
AR41.10-P-0050LW
2
将传动轴前半部分 (1) 和传动轴后半部分 (2) 从滑块连接上分开
3
将密封波纹管 (4) 从传动轴前半部分 (1) 拉下
4
将人造橡胶轴承 (7b) 连同深槽球轴承 (8) 一起从传动轴后半部分 (2) 上分开
AR41.10-P-0100-07LW
l
拉拔臂
*129589003400
l
拉拔器，双臂
*000589883300
5
将深槽球轴承 (8) 从人造橡胶轴承 (7b) 中压出

型号 213, 238
AR41.10-P-0100-03OLC
型号 205, 253 （253.992/993除外）
AR41.10-P-0100-02LW
l
拆卸与安装工具
*116589094300
d
安装
6
将深槽球轴承 (8) 压到人造橡胶轴承 (7b) 中

型号 213, 238
AR41.10-P-0100-03OLC
型号 205, 253 （253.992/993除外）
AR41.10-P-0100-02LW
l
拆卸与安装工具
*116589094300
7
将人造橡胶轴承 (7b) 连同深槽球轴承 (8) 一起压到传动轴后半部分 (2) 的万向节叉上
AR41.10-P-0100-05LW
l
冲头
*126589031500
8
检查密封波纹管 (4) 是否损坏和泄漏
如果损坏或泄漏
↓
更换密封波纹管 (4).
9
将密封波纹管 (4) 安装到传动轴前半部分 (1) 上
i
检查是否正确落座.
10
一起按下传动轴的前半部分和后半部分 (1, 2)
AR41.10-P-0050-05LW
长效润滑脂
*BR00.45-Z-1001-06A
11
安装传动轴

型号 253 （253.992/993除外）
AR41.10-P-0050LWX
型号 205, 213, 238
AR41.10-P-0050LW
129 589 00 34 00
拉拔臂
126 589 03 15 00
冲头

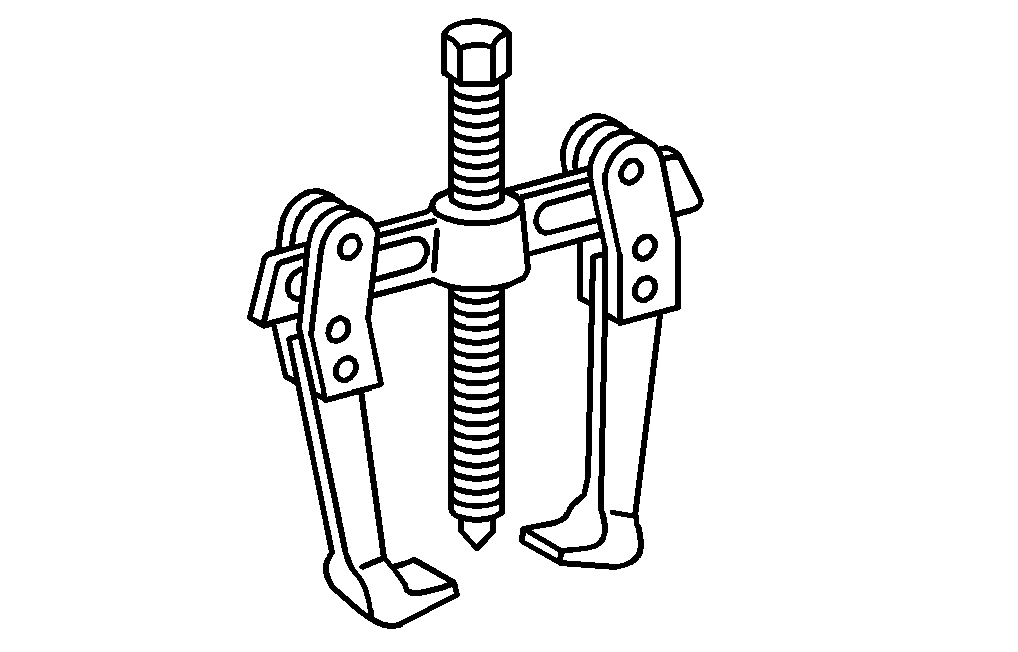

000 589 88 33 00
拉拔器，双臂
116 589 09 43 00
拆卸与安装工具
检修工具
号码
名称
订单号
BR00.45-Z-1001-06A
长效润滑脂
A 000 989 63 51 11
