AR41.10-P-0250LW
更换导向轴套
21.01.2019
型号
205, 213, 238, 253 （253.992/993除外）

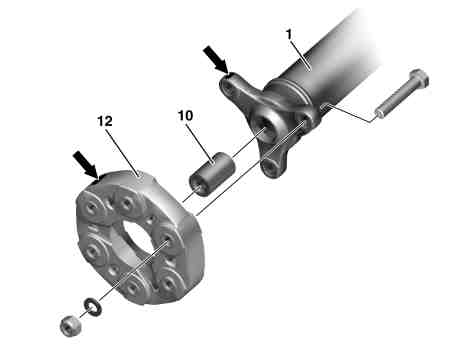

1
传动轴
10
导向轴套
12
传动轴轴节
P41.10-2253-11
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.
AS00.00-Z-0017-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
e
拆卸
1
拆下传动轴 (1).

型号 253 （253.992/993除外）
AR41.10-P-0050LWX
型号 205, 213, 238
AR41.10-P-0050LW
2
检查前部和后部导套 (10) 上的密封唇是否磨损和损坏
如果存在故障,
↓
更换相应导向轴套 10).
3
在滑动连接处分开传动轴 1).
AR41.10-P-0050-05LW
长效润滑脂
*BR00.45-Z-1001-06A
4
拆下挠曲盘 (12).
AR41.10-P-0040-01LW
y
用于松开挠性联轴节中装配套筒的冲子
WF58.50-P-4110-01A
l
反向固定器
*176589004000
5
拆下导套 (10).
AR41.10-P-0250-02LW
d
安装
6
用润滑脂填充前部和后部导套 (10) 的空腔.
g
多功能润滑脂 (NLGI 2 级)
BB00.40-P-0267-00A
7
压入导套 (10).
AR41.10-P-0250-03LW
车型 213从导向轴套端面到连接凸缘的压入尺寸 "a"
*BE41.10-P-1001-04O
车型 253从导向轴套端面到连接凸缘的压入尺寸 "a"
*BE41.10-P-1001-04N
型号 205从导向轴套端面到连接凸缘的压入尺寸 "a"
*BE41.10-P-1001-04K
车型 238从导向轴套端面到连接凸缘的压入尺寸 "a"
*BE41.10-P-1001-04P
8
安装挠曲盘 (12).
AR41.10-P-0040-01LW
n
型号 213连接挠性联轴器到变速箱/后轴差速器或传动轴
*BA41.10-P-1001-01M
n
型号 238连接挠性联轴器到变速箱/后轴差速器或传动轴
*BA41.10-P-1001-01N
n
型号 205

型号 253 （253.992/993除外）变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘
*BA41.10-P-1001-01L
l
反向固定器
*176589004000
9
将传动轴 (1) 连接到滑动连接上.
AR41.10-P-0050-05LW
长效润滑脂
*BR00.45-Z-1001-06A
10
安装传动轴 (1).

型号 253 （253.992/993除外）
AR41.10-P-0050LWX
型号 205, 213, 238
AR41.10-P-0050LW
传动轴导向轴套的检验值
号码
名称
型号 205
BE41.10-P-1001-04K
从导向轴套端面到连接凸缘的压入尺寸 "a"
四臂凸缘
孔圆直径 120
前传动轴
mm
25,3
后传动轴
mm
28,8
三臂凸缘
孔圆直径 110
前传动轴
mm
24,8
后传动轴
mm
28,3
孔圆直径 100
前传动轴
mm
23,3
后传动轴
mm
26,8
传动轴导向轴套的检验值
号码
名称
车型 253.303/305/309/903/905/909 1#, 不带代码 8U9,

车型 253.303/305/903/905, 带代码 8U9, 不带代码 460/494/498/835,

车型 253.343/378,

车型 253.346/349, 不带代码 494/835,

车型 253.943, 不带代码 700,

车型 253.946/949, 不带代码 494/700/835
车型 253.177/178/180/181/184/354/364/377/942/964,

车型 253.303/305/903/905 2#, 不带代码 8U9,

车型 253.303/305/903/905, 带代码 460/494/498/835 + 代码 8U9,

车型 253.309/909, 带代码 8U9,

车型 253.346/349/946/949, 带代码 494/835,

车型 253.943/946/949, 带代码 700,

车型 253.954, 不带代码 494/498
BE41.10-P-1001-04N
从导向轴套端面到连接凸缘的压入尺寸 "a"
后传动轴
mm
34,80
24,50
传动轴导向轴套的检验值
号码
名称
车型 253.309/909 2#, 不带代码 8U9,

车型 253.325/925/948,

车型 253.954, 带代码 494/498
BE41.10-P-1001-04N
从导向轴套端面到连接凸缘的压入尺寸 "a"
后传动轴
mm
26,00
传动轴导向轴套的检验值
号码
名称
型号 213.004/013/064/148/183/204/213/264

型号 213.048

除了代码700 (中国本地技术内容)

型号 213.066/071/266/271 2#
型号 213.005/040/042/043/045/049/076/077/078/086/087/205/217/242/243/245/277/278/279/287

型号 213.066/071/266/271 1#
BE41.10-P-1001-04O
从导向轴套端面到连接凸缘的压入尺寸 "a"
前传动轴
mm
24,80
23,30
后传动轴
mm
28,30
26,80
传动轴导向轴套的检验值
号码
名称
型号 213.020/022/033/050/122/131/220/222/233
型号 213.048

带代码700 (中国本地技术内容)
BE41.10-P-1001-04O
从导向轴套端面到连接凸缘的压入尺寸 "a"
前传动轴
mm
25,30
23,30
后传动轴
mm
28,80
28,30
传动轴导向轴套的检验值
号码
名称
型号 213.140/142/143/163/176/177/178/186
型号 213.088/089/288/289
BE41.10-P-1001-04O
从导向轴套端面到连接凸缘的压入尺寸 "a"
前传动轴
mm
23,30
28,80
后传动轴
mm
23,30
28,80
传动轴导向轴套的检验值
号码
名称
型号 213.104
型号 213.023/080/083/085/180/223/227/280/283
BE41.10-P-1001-04O
从导向轴套端面到连接凸缘的压入尺寸 "a"
前传动轴
mm
24,80
24,80
后传动轴
mm
24,80
36,30
传动轴导向轴套的检验值
号码
名称
型号 238.314/323/348/385/423/485
型号 238.315
BE41.10-P-1001-04P
从导向轴套端面到连接凸缘的压入尺寸 "a"
前传动轴
mm
24,80
23,30
后传动轴
mm
36,30
34,80
传动轴导向轴套的检验值
号码
名称
型号 238.343/378/487
型号 238.320/420
BE41.10-P-1001-04P
从导向轴套端面到连接凸缘的压入尺寸 "a"
前传动轴
mm
23,30
25,30
后传动轴
mm
26,80
28,80
n
传动轴
号码
名称
型号 205
型号 253
BA41.10-P-1001-01L
变速箱/后轴差速器或传动轴处的传动轴轴节或连接凸缘
自锁螺母
Nm
68
-
直接螺纹连接
第 1 级
Nm
60
60
第 2 级
∡°
90
90
n
传动轴
号码
名称
型号 213
BA41.10-P-1001-01M
连接挠性联轴器到变速箱/后轴差速器或传动轴
直接螺纹连接
第 1 级
Nm
60
第 2 级
∡°
90
n
传动轴
号码
名称
型号 238
BA41.10-P-1001-01N
连接挠性联轴器到变速箱/后轴差速器或传动轴
直接螺纹连接
第 1 级
Nm
60
第 2 级
∡°
90
176 589 00 40 00
反向固定器
检修工具
号码
名称
订单号
BR00.45-Z-1001-06A
长效润滑脂
A 000 989 63 51 11
