AR42.10-P-0010-02LWE
进行排气操作
a
小心
severity=C
吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。
只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.
AS42.50-Z-0001-01A
专业提示
severity=N
操作、运输和支撑陶瓷制动盘的提示
AH42.10-P-9406-13A
专业提示
severity=N
制动液注释
AH42.50-P-0001-01A
专业提示
severity=N
关于修理制动系统的说明
AH42.00-P-0003-01A
A
000 588 01 82 00 加注设备
WS25.00-P-0016B
BA42.10-P-1002-12W
连接排气螺钉到制动钳
Nm
14
14
号码
名称
型号 213 （213.061/261除外）
型号 213.061/261
BA42.10-P-1003-10X
制动钳处的排气螺钉
Nm
14
14
号码
名称
型号 238 （238.361/461除外）
型号 238.361/461
BA42.10-P-1003-10X
制动钳处的排气螺钉
Nm
14
14
P42.10-3130-08
1
将加注装置处的排气压力调节至 2.0 bar.
2

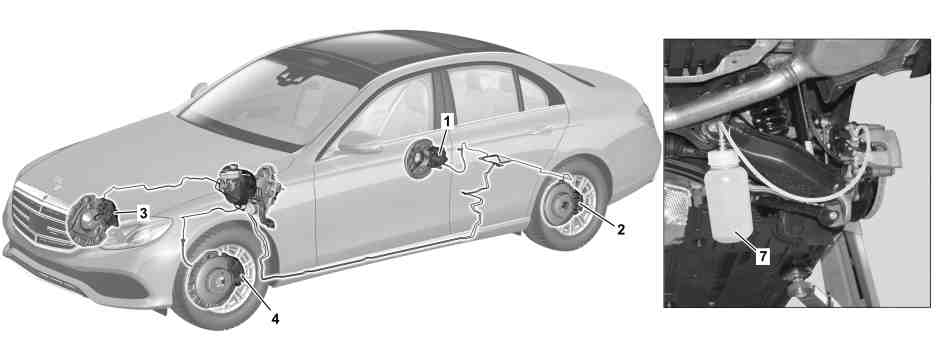

拆下制动钳排气螺钉 (1, 2, 3, 4) 的盖.
i
型号 213
带代码B07 (陶瓷制动系统)
两个排气螺钉位于前部制动钳 (3, 4) 上.
3
将排气瓶 (7) 的排气软管与制动钳的排气螺钉 (1) 连接.
5.1
在因修理打开液压系统之后, 对制动系统的液压系统进行排气.
连续将制动踏板踩到底数次, 直至新的制动液从排气螺钉中无气泡地流出.
p
为正确地对制动系统进行排气, 一定要在整个排气过程中对制动踏板进行点刹.
否则, 残留空气会导致制动系统发生故障和失灵.
p
切勿以顿挫的方式点刹制动踏板, 而应缓慢释放.
否则, 可能进入空气.
i
在整个点刹过程中, 排气螺钉可仍保持打开. 需要的制动液总量约为: 1.5 L.
5.2
更换制动液时 (如果之前未为进行修理而打开制动系统的液压系统).
使排气螺钉保持打开, 直至流出制动液.
i
无需对制动踏板进行点刹. 需要的制动液总量约为: 0.75 L.
7
将排气瓶 (7) 的排气软管从制动钳的排气螺钉 (1) 处断开.
8
对制动钳 (2, 3, 4) 重复执行操作步骤 3 至 7.
i
型号 213
带代码B07 (陶瓷制动系统)
对于制动钳 (3, 4), 先打开位于制动软管右侧的排气螺钉. 然后打开外侧排气螺钉.
9
安装制动钳排气螺钉 (1, 2, 3, 4) 的盖.
