型号

205

型号

213

型号

253

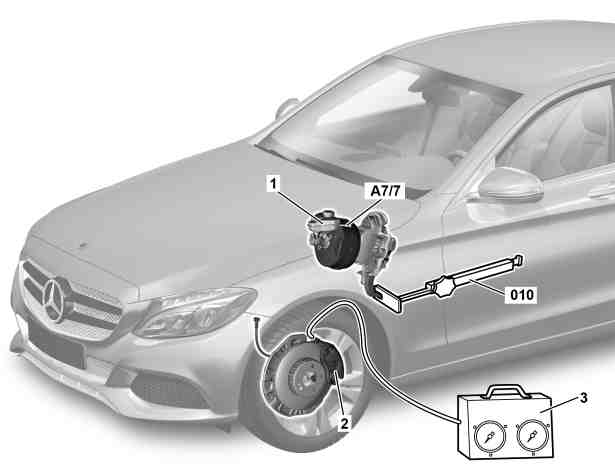

图示为车型 205

010

制动踏板撑杆

1

制动液储液罐

2

制动钳

3

检测仪

A7/7

制动辅助系统 (BAS) 制动助力器

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

关于无法从外部观察到制动液是否损失的说明

AH42.10-P-9406-02A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

g

检验

1

将护盖从制动液储液罐 (1) 上方拆下

2

清洁制动液储液罐 (1) 盖的周围区域

零件清洁剂

*BR00.45-Z-1028-04A

3

松开制动液储液罐 (1) 的盖子

4

将加注装置连接到制动液储液罐 (1) 上

A

000 588 01 82 00 加注设备

WS25.00-P-0016B

g

制动液（DOT 4 plus）

BB00.40-P-0331-00A

g

制动液概述

BB00.40-P-0330-01A

5

升起车辆

AR00.60-P-1002LWG

6

从左前制动钳 (2) 上拆下排气螺栓, 然后连接压力检测仪 (3)

A

000 588 07 21 00 检测仪

WS42.00-P-0014B

p

液压用油系统的检测仪 (3) 不得用于制动液系统.

否则, 制动液会与矿物油混合, 导致制动器故障.

7

对检测仪 (3) 进行通风

i
然后必须关闭检测仪 (3).

8

起动发动机并使其运转

9

盖住制动踏板和驾驶员座椅的制动踏板撑杆 (010) 系统区域.

10

踩下制动踏板, 然后将制动踏板撑杆 (010) 连同适配器一起插入制动踏板和驾驶员座椅之间

l
制动踏板绞盘

*000589183100

l
制动踏板绞盘的适配器

*211589003100

11

读取并记录检测仪 (3) 的高压表上的制动压力

12

规定测试周期后, 再次读取检测仪 (3) 的高压表上的制动压力并与之前记录的值进行比较

泄漏测试的检验值

*BE42.10-P-1001-19A

如果制动压力损失过大

↓

确定制动系统中的泄漏点, 然后修理制动系统.

13

关闭发动机, 然后将制动踏板撑杆 (010) 连同适配器一起拆下

14

踩下制动踏板数次, 降低制动辅助系统 (BAS) 制动助力器 (A7/7) 中的真空

15

踩下制动踏板, 然后将制动踏板撑杆 (010) 连同适配器一起插入制动踏板和驾驶员座椅之间

l
制动踏板绞盘

*000589183100

l
制动踏板绞盘的适配器

*211589003100

16

缓慢向后移动制动踏板撑杆 (010), 直至检测仪 (3) 上的低压表显示规定制动压力

泄漏测试的检验值

*BE42.10-P-1001-19A

17

规定测试周期后, 读取检测仪 (3) 低压表上的制动压力

泄漏测试的检验值

*BE42.10-P-1001-19A

如果出现制动压力损失

↓

确定制动系统中的泄漏点, 然后修理制动系统.

18

拆下制动踏板撑杆 (010) 和适配器

19

将检测仪 (3) 从制动钳 (2) 上断开, 然后将排气螺钉完全拧入制动钳 (2) 中

20

对左前制动钳 (2) 进行通风

型号 205

型号 253

AR42.10-P-0010-02LW

型号 213

AR42.10-P-0010-02LWE

n
型号 205

型号 253制动钳处的排气螺钉

*BA42.10-P-1003-10W

n
型号 213制动钳处的排气螺钉

*BA42.10-P-1003-10X

21

将加注装置从制动液储液罐 (1) 上断开

22

校正制动液储液罐 (1) 中的工作液液位

e

型号 205

AP42.10-P-4210CAA

e

型号 213, 253

AP42.10-P-4210B

23

拧上制动液储液罐 (1) 的盖子

24

将护盖安装到制动液储液罐 (1) 上

液压制动系统

号码

名称

型号 205

型号 213

BE42.10-P-1001-19A

泄漏测试的检验值

高压测试

测试周期

min

5

5

制动压力损失

%

5

5

低压测试

制动压力

bar

3

3

测试周期

min

2

2

制动压力损失

bar

0

0

液压制动系统

号码

名称

型号 253

BE42.10-P-1001-19A

泄漏测试的检验值

高压测试

测试周期

min

5

制动压力损失

%

5

低压测试

制动压力

bar

3

测试周期

min

2

制动压力损失

bar

0

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1003-10W

制动钳处的排气螺钉

Nm

18

14

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1003-10X

制动钳处的排气螺钉

Nm

14

14

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
