AR42.10-P-0020B
拆卸/安装制动管路
14.11.2019
型号
117, 118, 156, 166, 167, 172, 176, 177, 204, 205, 207, 212, 213, 216, 217, 218, 221, 222, 231, 238, 242, 246, 247, 251, 253, 257, 290, 292, 293
更改提示
29.03.2017
Überwurfschraube Bremsleitung an Hauptbremszylinder
BA42.10-P-1003-04L
29.03.2017
Überwurfschraube Bremsleitung an Hydraulikeinheit
BA42.10-P-1004-04L
06.04.2017
限位螺钉 - 连接制动管路到制动总泵
BA42.10-P-1003-04L
06.04.2017
限位螺钉 - 连接制动管路到液压单元
BA42.10-P-1004-04L
05.12.2018
"部分更换制动管路", 新定义.
操作步骤 4, 7
05.12.2018
"在制动管路的所有连接上涂蜡", 新增.
操作步骤 14
02.05.2019
"确定制动管路的直径", 新增.
步骤 9
02.05.2019
"制造凸缘的准备工作", 已更改.
操作步骤 10
AR42.10-P-0027-01D

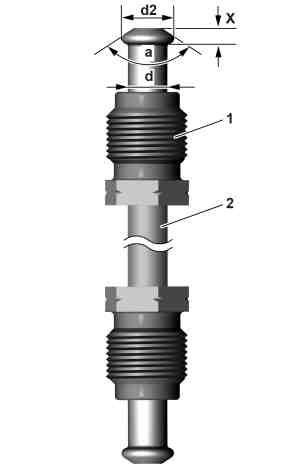

图示为管路直径为 4.75 mm (d) 的制动管路 (2)
1
限位螺钉
2
制动管路
a
F-凸缘 115°
d
管路直径 4.75 mm
d2
凸缘直径 7.1 ± 0.18 mm
X
凸缘高度 2.3 ± 0.3 mm
P42.10-2899-03
a
小心
severity=C
吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。
只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.
AS42.50-Z-0001-01A
专业提示
severity=N
操作、运输和支撑复合制动盘的提示
AH42.10-P-9406-12LF
专业提示
severity=N
操作、运输和支撑陶瓷制动盘的提示
AH42.10-P-9406-13A
专业提示
severity=N
制动液注释
AH42.50-P-0001-01A
专业提示
severity=N
关于修理制动系统的说明
AH42.00-P-0003-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
拆卸
1
升起车辆.
AR00.60-P-1006A
2
露出相应制动管路 (2) 的安装空间.
3
清洁相应的制动管路连接.
p

打开液压系统之前, 彻底清洁连接点的周围区域.

否则, 液压部件中的微小污垢微粒可能会导致液压系统发生故障和完全失灵.
i
只能使用干净的无绒抹布以及不含矿物油的清洁剂.

制动系统开启时, 切勿使用压缩空气进行清洁.
装配清洁剂
*BR00.45-Z-1028-04A
4
拆下相应的制动管路 (2) 或部分制动管路 (2).
i
必须整体更换管路直径为 5.25 mm, 自制动主缸到液压单元的制动管路 (2) 和带挠性部分的制动管路 (2).
i
仅部分更换管路直径为 4.75 mm (d) 或 4.95 mm (车轮管路) 的制动管路 (2).

对于管路直径为 4.75 mm (d) 或 4.95 mm (车轮管路) 的制动管路 (2), 每个制动管路 (2) 允许有两个附加的连接点.
5
用合适的密封塞密封相应的连接接头和制动管路 (2).
l
记录旋塞
*129589009100
准备制动管路 (2)
6
用切管机根据旧的制动管路 (2) 的长度切割新的制动管路 (2).
l
扩口工具
*000589209900
7
用切管机将新制动管路 (2) 切割成几段.
如果安装需要. 不适用于管路直径为 5.25 mm 的制动管路 (2).
i
每条新制动管路 (2) 允许有两个连接点.
i
连接点必须状况完好且未脏污.
l
扩口工具
*000589209900
8
将限位螺钉 (1) 滑到制动管路 (2) 上.
i
只能使用规定的管路连接器.
9
确定新制动管路 (2) 的直径.
i
根据涂层, 使用管路直径为 4.75  mm (d), 管路直径为 4.95  mm 或管路直径为 5.25  mm 的制动管路 (2).
10
在制动管路 (2) 上制作凸缘.
AR42.10-P-0027-01D
i
管路直径为 4.75 mm (d) 的制动管路 (2) 制作凸缘时无需剥离, 即可形成第一级凸缘.

管路直径为 4.95 mm 和管路直径为 5.25 mm 的制动管路 (2) 制作凸缘时必须剥离才可形成第一级凸缘.
i
根据 DIN 74234 制作 F-凸缘 115° (a).
n
螺栓 - 连接夹板到扩口工具
*BA42.00-P-1003-05A
n
扩口工具中的冲压支架 (后翻折)
*BA42.00-P-1002-05A
n
扩口工具中的冲压支架 (预翻折)
*BA42.00-P-1001-05A
ATE 制动缸润滑膏, 货号: 03.99020501.2
*BR00.45-Z-1078-06A
l
扩口工具
*000589209900
11
用弯曲工具调整新的制动管路 (2), 使其遵照旧的制动管路 (2) 的铺设线路.
i
弯曲半径不得低于 13 mm.
l
扩口工具
*000589209900
d
安装
12
安装新的制动管路 (2).
关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明
AH00.00-P-0015-01CW
i
铺设制动管路 (2) 时, 确保其与其他部件之间保持足够的距离. 不得存在应力, 扭结以及挤压管路.
i
只能使用规定的管路连接器.
n
型号 221 （221.074/077/174/177/179除外）接头螺帽 - 连接制动管路到 T 形件
*BA42.10-P-1009-04K
n
车型 213, 238, 257, 290, 293限位螺钉 - 连接制动管路到螺纹孔
*BA42.10-P-1005-04P
n
车型 213, 238, 257, 290, 293限位螺钉 - 连接制动管路到液压单元
*BA42.10-P-1004-04P
n
车型 213, 238, 257, 290, 293限位螺钉 - 连接制动管路到制动总泵
*BA42.10-P-1003-04P
n
型号 166, 167, 292连接制动管路到制动总泵
*BA42.10-P-1003-04J
n
车型 216, 221接头螺帽 - 连接制动管路到制动钳
*BA42.10-P-1010-04K
n
车型 216, 221接头螺帽 - 连接制动管路到液压单元
*BA42.10-P-1004-04K
n
车型 216, 221接头螺帽 - 连接制动管路到制动总泵
*BA42.10-P-1003-04K
n
车型 205, 253限位螺钉 - 连接制动管路到螺纹孔
*BA42.10-P-1005-04O
n
车型 205, 253限位螺钉 - 连接制动管路到液压单元
*BA42.10-P-1004-04O
n
车型 205, 253限位螺钉 - 连接制动管路到制动总泵
*BA42.10-P-1003-04O
n
车型 217, 222限位螺钉 - 连接制动管路到制动管路 (连接点)
*BA42.10-P-1008-04N
n
车型 217, 222限位螺钉 - 连接制动管路到螺纹孔
*BA42.10-P-1005-04N
n
车型 217, 222限位螺钉 - 连接制动管路到液压单元
*BA42.10-P-1004-04N
n
车型 217, 222限位螺钉 - 连接制动管路到制动总泵
*BA42.10-P-1003-04N
n
车型 117, 156, 172, 176, 204, 207, 212, 218, 231, 242, 246限位螺钉 - 连接制动管路到螺纹孔
*BA42.10-P-1005-04L
n
车型 117, 156, 172, 176, 204, 207, 212, 218, 231, 242, 246限位螺钉 - 连接制动管路到液压单元
*BA42.10-P-1004-04L
n
车型 117, 156, 172, 176, 204, 207, 212, 218, 231, 242, 246限位螺钉 - 连接制动管路到制动总泵
*BA42.10-P-1003-04L
n
型号 118, 177, 247限位螺钉 - 连接制动管路到螺纹孔
*BA42.10-P-1003-04Q
n
型号 118, 177, 247限位螺钉 - 连接制动管路到制动总泵
*BA42.10-P-1002-04Q
n
型号 118, 177, 247限位螺钉 - 连接制动管路到液压单元
*BA42.10-P-1001-04Q
n
型号 251连接制动管道到制动总泵
*BA42.10-P-1003-14A
n
型号 251连接制动管路到浮式制动钳
*BA42.10-P-1001-14A
n
型号 251连接制动管路到制动软管
*BA42.10-P-1002-14A
n
车型 213, 238, 257, 290, 293限位螺钉 - 连接制动管路到制动软管
*BA42.10-P-1001-04P
n
型号 118, 177, 247限位螺钉 - 连接制动管路到制动软管
*BA42.10-P-1004-04Q
n
车型 217, 222限位螺钉 - 连接制动管路到制动软管
*BA42.10-P-1001-04N
n
车型 205, 253限位螺钉 - 连接制动管路到制动软管
*BA42.10-P-1001-04O
n
车型 117, 156, 172, 176, 204, 207, 212, 218, 231, 242, 246限位螺钉 - 连接制动管路到制动软管
*BA42.10-P-1001-04L
n
车型 216, 221限位螺钉 - 连接制动管路到制动软管
*BA42.10-P-1001-04K
n
型号 166, 167, 292连接制动管路到制动软管
*BA42.10-P-1002-04J
l
转接联轴器
*001589001600
l
扭力工具组件
*003589050900
13
检查新制动管路 (2) 的表面是否出现刮擦和油漆损坏.
如果出现故障,
↓
修理油漆损坏.
锌粉喷漆罐
*BR00.45-Z-1055-07A
14
在制动管路 (2) 的所有连接上涂蜡.
i
使用市售蜡.
15
为制动系统放气.

型号 167
AR42.10-P-0010ME
型号 213, 238
AR42.10-P-0010LWE
型号 257, 290
AR42.10-P-0010FR
型号 118, 177, 247
AR42.10-P-0010MFA
型号 205, 253, 293
AR42.10-P-0010LW
型号 217, 222
AR42.10-P-0010LF
型号 231
AR42.10-P-0010RK
型号 166, 172, 204, 292
AR42.10-P-0010CW
型号 207, 212, 218
AR42.10-P-0010EW
型号 117, 156, 176, 242, 246
AR42.10-P-0010NKB
型号 251
AR42.10-P-0010RT
型号 216, 221
AR42.10-P-0010SX
16
在试验台上执行制动测试
e
AP42.00-P-4290BA
n
工具的拧紧扭矩
号码
名称
型号 所有 (小轿车, 轻型厢式货车)
BA42.00-P-1001-05A
扩口工具中的冲压支架 (预翻折)
Nm
20
n
工具的拧紧扭矩
号码
名称
型号 所有 (小轿车, 轻型厢式货车)
BA42.00-P-1002-05A
扩口工具中的冲压支架 (后翻折)
Nm
40
n
工具的拧紧扭矩
号码
名称
型号 所有 (小轿车, 轻型厢式货车)
BA42.00-P-1003-05A
螺栓 - 连接夹板到扩口工具
Nm
15
n
制动管路, 制动软管
号码
名称
型号 216 （216.374/377/379除外）
型号 216.374/377/379
BA42.10-P-1001-04K
限位螺钉 - 连接制动管路到制动软管
Nm
17
17
n
制动管路, 制动软管
号码
名称
型号 221 （221.074/077/174/177/179除外）
型号 221.074/077/174/177/179
BA42.10-P-1001-04K
限位螺钉 - 连接制动管路到制动软管
Nm
17
17
n
制动管路, 制动软管
号码
名称
型号 117
型号 156
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 172
型号 176
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 204
型号 207
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 212 （212.076/092/276/292除外）
型号 212.076/092/276/292
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 218 （218.376/392/976/992除外）
型号 218.376/392/976/992
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 231
型号 242
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 246
BA42.10-P-1001-04L
限位螺钉 - 连接制动管路到制动软管
Nm
16
n
制动管路, 制动软管
号码
名称
型号 217.364/382/384/385/482
型号 217.377/378/379/477/478/479
BA42.10-P-1001-04N
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 222 （222.077/177/178/179/187/188除外）
型号 222.077/177/178/179/187/188
BA42.10-P-1001-04N
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 205 （205.086/087/286/287/386/387/486/487除外）
型号 205.086/087/286/287/386/387/486/487
BA42.10-P-1001-04O
限位螺钉 - 连接制动管路到制动软管
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 253
BA42.10-P-1001-04O
限位螺钉 - 连接制动管路到制动软管
Nm
16
n
制动管路, 制动软管
号码
名称
型号 213

除了代码B07 (陶瓷制动系统)
型号 213

带代码B07 (陶瓷制动系统)
BA42.10-P-1001-04P
限位螺钉 - 连接制动管路到制动软管
Nm
14
14
n
制动管路, 制动软管
号码
名称
型号 238
型号 257
BA42.10-P-1001-04P
限位螺钉 - 连接制动管路到制动软管
Nm
14
14
n
制动管路, 制动软管
号码
名称
车型 290.658/659/661, 不带代码 B07/U69
车型 290.658/659/661, 带代码 B07/U69,

车型 290.679/688/689
BA42.10-P-1001-04P
限位螺钉 - 连接制动管路到制动软管
Nm
14
14
n
制动管路, 制动软管
号码
名称
型号 293
BA42.10-P-1001-04P
限位螺钉 - 连接制动管路到制动软管
Nm
14
n
制动管路
号码
名称
型号 118
型号 177
BA42.10-P-1001-04Q
限位螺钉 - 连接制动管路到液压单元
Nm
16
16
n
制动管路
号码
名称
型号 247
BA42.10-P-1001-04Q
限位螺钉 - 连接制动管路到液压单元
Nm
16
n
制动管路, 制动软管
号码
名称
型号 251
BA42.10-P-1001-14A
连接制动管路到浮式制动钳
Nm
22
n
制动管路, 制动软管
号码
名称
型号 166
型号 167
BA42.10-P-1002-04J
连接制动管路到制动软管
Nm
14
14
n
制动管路, 制动软管
号码
名称
型号 292
BA42.10-P-1002-04J
连接制动管路到制动软管
Nm
14
n
制动管路
号码
名称
型号 118
型号 177
BA42.10-P-1002-04Q
限位螺钉 - 连接制动管路到制动总泵
Nm
16
16
n
制动管路
号码
名称
型号 247
BA42.10-P-1002-04Q
限位螺钉 - 连接制动管路到制动总泵
Nm
16
n
制动管路, 制动软管
号码
名称
型号 251
BA42.10-P-1002-14A
连接制动管路到制动软管
Nm
16
n
制动管路, 制动软管
号码
名称
型号 166
型号 167
BA42.10-P-1003-04J
连接制动管路到制动总泵
Nm
18
16
n
制动管路, 制动软管
号码
名称
型号 292
BA42.10-P-1003-04J
连接制动管路到制动总泵
Nm
16
n
制动管路, 制动软管
号码
名称
型号 216 （216.374/377/379除外）
型号 216.374/377/379
BA42.10-P-1003-04K
接头螺帽 - 连接制动管路到制动总泵
Nm
17
17
n
制动管路, 制动软管
号码
名称
型号 221 （221.074/077/174/177/179除外）
型号 221.074/077/174/177/179
BA42.10-P-1003-04K
接头螺帽 - 连接制动管路到制动总泵
Nm
17
17
n
制动管路, 制动软管
号码
名称
型号 117
型号 156
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 172
型号 176
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 204
型号 207
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 212 （212.076/092/276/292除外）
型号 212.076/092/276/292
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 218 （218.376/392/976/992除外）
型号 218.376/392/976/992
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 231
型号 242
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 246
BA42.10-P-1003-04L
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
16
直径 6
Nm
16
直径 8
Nm
16
n
制动管路, 制动软管
号码
名称
型号 217.364/382/384/385/482
型号 217.377/378/379/477/478/479
BA42.10-P-1003-04N
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
18
18
直径 6
Nm
16
16
直径 8
Nm
24
24
n
制动管路, 制动软管
号码
名称
型号 222 （222.077/177/178/179/187/188除外）
型号 222.077/177/178/179/187/188
BA42.10-P-1003-04N
限位螺钉 - 连接制动管路到制动总泵
直径 4.75
Nm
18
18
直径 6
Nm
18
18
直径 8
Nm
24
24
n
制动管路, 制动软管
号码
名称
型号 205 （205.086/087/286/287/386/387/486/487除外）
型号 205.086/087/286/287/386/387/486/487
BA42.10-P-1003-04O
限位螺钉 - 连接制动管路到制动总泵
直径 4.75 mm
Nm
18
18
直径 6.00 mm
Nm
18
18
直径 8.00 mm
Nm
24
24
n
制动管路, 制动软管
号码
名称
型号 253
BA42.10-P-1003-04O
限位螺钉 - 连接制动管路到制动总泵
直径 4.75 mm
Nm
16
直径 6.00 mm
Nm
16
直径 8.00 mm
Nm
-
n
制动管路, 制动软管
号码
名称
型号 213

除了代码B07 (陶瓷制动系统)
型号 213

带代码B07 (陶瓷制动系统)
BA42.10-P-1003-04P
限位螺钉 - 连接制动管路到制动总泵
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 238
型号 257
BA42.10-P-1003-04P
限位螺钉 - 连接制动管路到制动总泵
Nm
16
16
n
制动管路, 制动软管
号码
名称
车型 290.658/659/661, 不带代码 B07/U69
车型 290.658/659/661, 带代码 B07/U69,

车型 290.679/688/689
BA42.10-P-1003-04P
限位螺钉 - 连接制动管路到制动总泵
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 293
BA42.10-P-1003-04P
限位螺钉 - 连接制动管路到制动总泵
Nm
16
n
制动管路
号码
名称
型号 118
型号 177
BA42.10-P-1003-04Q
限位螺钉 - 连接制动管路到螺纹孔
Nm
14
14
n
制动管路
号码
名称
型号 247
BA42.10-P-1003-04Q
限位螺钉 - 连接制动管路到螺纹孔
Nm
14
n
制动管路, 制动软管
号码
名称
型号 251
BA42.10-P-1003-14A
连接制动管道到制动总泵
Nm
18
n
制动管路, 制动软管
号码
名称
型号 216 （216.374/377/379除外）
型号 216.374/377/379
BA42.10-P-1004-04K
接头螺帽 - 连接制动管路到液压单元
Nm
17
17
n
制动管路, 制动软管
号码
名称
型号 221 （221.074/077/174/177/179除外）
型号 221.074/077/174/177/179
BA42.10-P-1004-04K
接头螺帽 - 连接制动管路到液压单元
Nm
17
17
n
制动管路, 制动软管
号码
名称
型号 117
型号 156
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 172
型号 176
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 204
型号 207
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 212 （212.076/092/276/292除外）
型号 212.076/092/276/292
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 218 （218.376/392/976/992除外）
型号 218.376/392/976/992
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 231
型号 242
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 246
BA42.10-P-1004-04L
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
直径 6
Nm
16
直径 8
Nm
16
n
制动管路, 制动软管
号码
名称
型号 217.364/382/384/385/482
型号 217.377/378/379/477/478/479
BA42.10-P-1004-04N
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
16
16
直径 6
Nm
16
16
直径 8
Nm
-
-
n
制动管路, 制动软管
号码
名称
型号 222 （222.077/177/178/179/187/188除外）
型号 222.077/177/178/179/187/188
BA42.10-P-1004-04N
限位螺钉 - 连接制动管路到液压单元
直径 4.75
Nm
18
18
直径 6
Nm
18
18
直径 8
Nm
24
24
n
制动管路, 制动软管
号码
名称
型号 205 （205.086/087/286/287/386/387/486/487除外）
型号 205.086/087/286/287/386/387/486/487
BA42.10-P-1004-04O
限位螺钉 - 连接制动管路到液压单元
直径 4.75 mm
Nm
18
18
直径 6.00 mm
Nm
18
18
直径 8.00 mm
Nm
24
24
n
制动管路, 制动软管
号码
名称
型号 253
BA42.10-P-1004-04O
限位螺钉 - 连接制动管路到液压单元
直径 4.75 mm
Nm
16
直径 6.00 mm
Nm
16
直径 8.00 mm
Nm
-
n
制动管路, 制动软管
号码
名称
型号 213

除了代码B07 (陶瓷制动系统)
型号 213

带代码B07 (陶瓷制动系统)
BA42.10-P-1004-04P
限位螺钉 - 连接制动管路到液压单元
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 238
型号 257
BA42.10-P-1004-04P
限位螺钉 - 连接制动管路到液压单元
Nm
16
16
n
制动管路, 制动软管
号码
名称
车型 290.658/659/661, 不带代码 B07/U69
车型 290.658/659/661, 带代码 B07/U69,

车型 290.679/688/689
BA42.10-P-1004-04P
限位螺钉 - 连接制动管路到液压单元
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 293
BA42.10-P-1004-04P
限位螺钉 - 连接制动管路到液压单元
Nm
16
n
制动管路
号码
名称
型号 118
型号 177
BA42.10-P-1004-04Q
限位螺钉 - 连接制动管路到制动软管
Nm
14
14
n
制动管路
号码
名称
型号 247
BA42.10-P-1004-04Q
限位螺钉 - 连接制动管路到制动软管
Nm
14
n
制动管路, 制动软管
号码
名称
型号 117
型号 156
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 172
型号 176
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 204
型号 207
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 212 （212.076/092/276/292除外）
型号 212.076/092/276/292
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 218 （218.376/392/976/992除外）
型号 218.376/392/976/992
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 231
型号 242
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 246
BA42.10-P-1005-04L
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
n
制动管路, 制动软管
号码
名称
型号 217.364/382/384/385/482
型号 217.377/378/379/477/478/479
BA42.10-P-1005-04N
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 222 （222.077/177/178/179/187/188除外）
型号 222.077/177/178/179/187/188
BA42.10-P-1005-04N
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 205 （205.086/087/286/287/386/387/486/487除外）
型号 205.086/087/286/287/386/387/486/487
BA42.10-P-1005-04O
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 253
BA42.10-P-1005-04O
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
n
制动管路, 制动软管
号码
名称
型号 213

除了代码B07 (陶瓷制动系统)
型号 213

带代码B07 (陶瓷制动系统)
BA42.10-P-1005-04P
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 238
型号 257
BA42.10-P-1005-04P
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
车型 290.658/659/661, 不带代码 B07/U69
车型 290.658/659/661, 带代码 B07/U69,

车型 290.679/688/689
BA42.10-P-1005-04P
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 293
BA42.10-P-1005-04P
限位螺钉 - 连接制动管路到螺纹孔
Nm
16
n
制动管路, 制动软管
号码
名称
型号 217.364/382/384/385/482
型号 217.377/378/379/477/478/479
BA42.10-P-1008-04N
限位螺钉 - 连接制动管路到制动管路 (连接点)
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 222 （222.077/177/178/179/187/188除外）
型号 222.077/177/178/179/187/188
BA42.10-P-1008-04N
限位螺钉 - 连接制动管路到制动管路 (连接点)
Nm
16
16
n
制动管路, 制动软管
号码
名称
型号 221 （221.074/077/174/177/179除外）
BA42.10-P-1009-04K
接头螺帽 - 连接制动管路到 T 形件
Nm
17
n
制动管路, 制动软管
号码
名称
型号 221 （221.074/077/174/177/179除外）
BA42.10-P-1010-04K
接头螺帽 - 连接制动管路到制动钳
Nm
17
001 589 00 16 00
转接联轴器
000 589 20 99 00
扩口工具
003 589 05 09 00
扭力工具组件
129 589 00 91 00
记录旋塞
检修工具
号码
名称
订单号
BR00.45-Z-1028-04A
装配清洁剂
Adolf Würth GmbH & Co. KG

Reinhold-Würth-Str. 12-17

74653 Künzelsau-Gaisbach

德国

电话: +49 7940 15-0

传真: +49 7940 15-1000

http://www.wuerth.de
BR00.45-Z-1055-07A
锌粉喷漆罐
A 000 986 82 42 09
BR00.45-Z-1078-06A
ATE 制动缸润滑膏, 货号: 03.99020501.2
ATE, 大陆集团品牌

http://www.ATE.de

http://www.ATE.de/kataloge/online-kataloge
