型号

所有 (小轿车)

更改提示

02.05.2019

"制造凸缘的准备工作", 已更改.

n
工具的拧紧扭矩

号码

名称

型号 所有 (小轿车)

BA42.00-P-1001-05A

扩口工具中的冲压支架 (预翻折)

Nm

20

n
工具的拧紧扭矩

号码

名称

型号 所有 (小轿车)

BA42.00-P-1002-05A

扩口工具中的冲压支架 (后翻折)

Nm

40

n
工具的拧紧扭矩

号码

名称

型号 所有 (小轿车)

BA42.00-P-1003-05A

螺栓 - 连接夹板到扩口工具

Nm

15

检修工具

号码

名称

订单号

BR00.45-Z-1078-06A

ATE 制动缸润滑膏, 货号: 03.99020501.2

ATE, 大陆集团品牌

http://www.ATE.de

http://www.ATE.de/kataloge/online-kataloge

1

管路固定钳

2

阶梯钻头

3

扩口工具

4

冲头 "B" (第二级凸缘)

5

冲头 "A" (第一级凸缘)

6

冲头支架

7

夹接支架

8

夹板

11

固定件

1

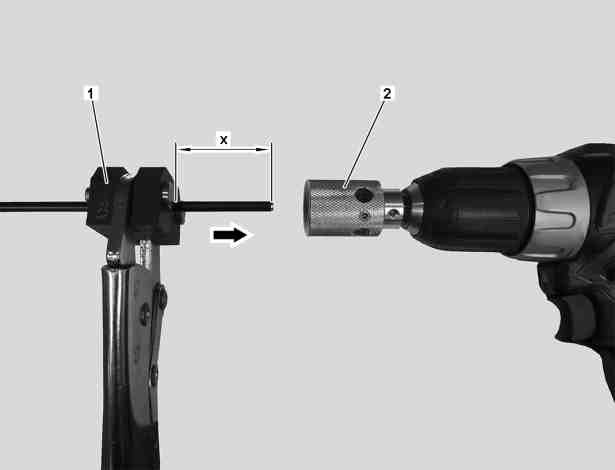

将制动管路夹到管路固定钳 (1) 中, 使待操作的端部突出约 50 mm (尺寸 x).

仅适用于直径为  4.95 和直径为  5.25 的制动管路.

2

将阶梯钻头 (2) 卡入市售无线式钻孔机/螺丝刀中.

仅适用于直径为  4.95 和直径为  5.25 的制动管路.

3

操作无线式钻孔机/螺丝刀并将阶梯钻头 (2) 压到制动管路上直至接触.

仅适用于直径为  4.95 和直径为  5.25 的制动管路.

i
这样, 会刮掉扩口区域中的塑料涂层.

如果有脏污, 清洁阶梯钻头 (2). 否则, 下一钻孔步骤时无法确保阶梯钻头 (2) 的整个插入深度.

4

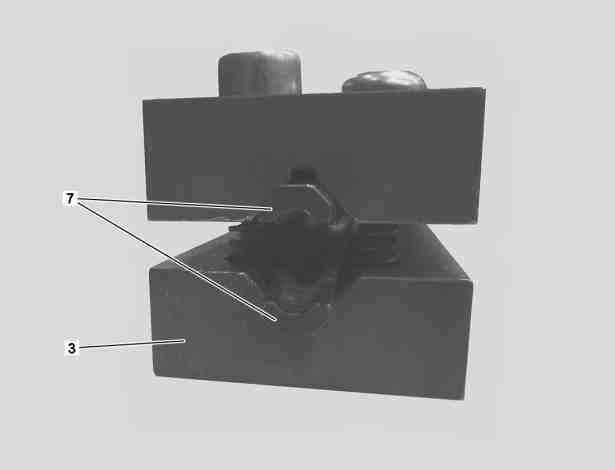

将分配至制动管路直径的夹接支架 (7) 插入扩口工具 (3) 中.

i
以磁性方式将夹接支架 (7) 在扩口工具 (3) 中固定入位.

5

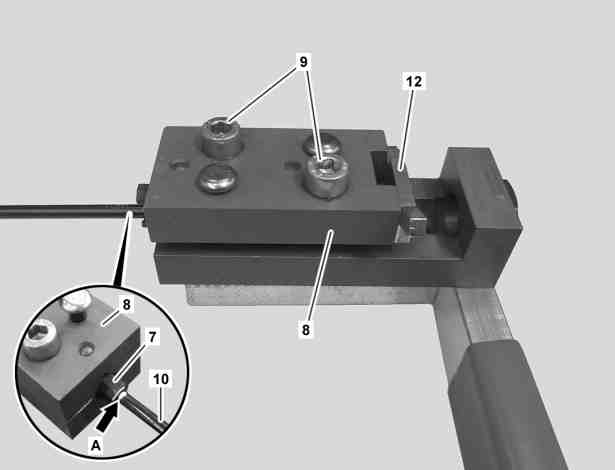

关闭扩口工具中的锁销 (12).

6

将待操作的制动管路 (10) 端部插入扩口工具直至达到锁销 (12) 的止动位置.

7

分级别均匀地拧紧夹板 (8) 的张紧螺栓 (9).
n

8

如图所示 (箭头 A), 用笔标记制动管路 (10) 相对于夹接支架 (7) 的位置.

i
通过此操作, 可看到制动管路 (10) 是否在夹接支架 (7) 中正确保留.

9

打开锁销 (12).

10

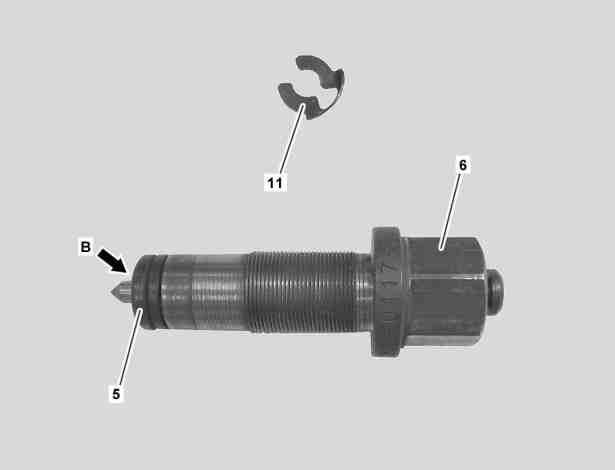

将冲头 "A" (5) 插入冲头支架 (6) 中, 并连同保险丝 (11) 一起在六角区域固定入位.

11

清洁冲头支架 (6).

12

清洁冲头 "A" (5) 的前方区域 (箭头 B).

13

在冲头 "A" (5) 的前方区域 (箭头 B) 和待操作的制动管路端部涂抹 ATE 制动缸润滑膏 .

14

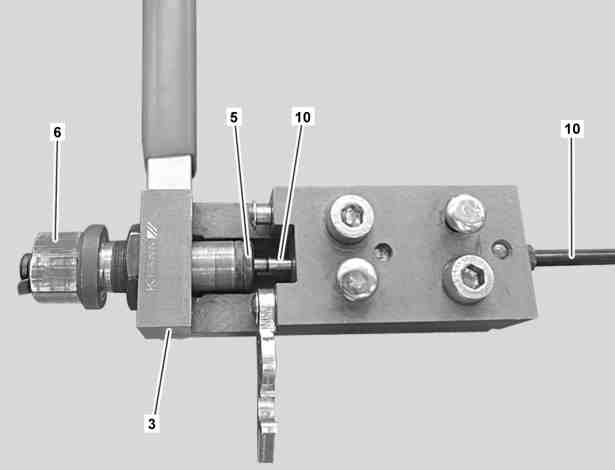

将冲头支架 (6) 连同冲头 "A" (5) 拧入扩口工具 (3) 中, 以使冲头 "A" (5) 的顶部稍稍与制动管路 (10) 接触.

15

通过将冲头支架 (6) 缓慢拧入至预定拧紧扭矩, 形成制动管路 (10) 的第一级凸缘.
n

16

将冲头支架 (6) 从扩口工具 (3) 上拆下.

17

拆下保险丝 (11) 并将冲头 "A" 从冲头支架 (6) 中取出.

18

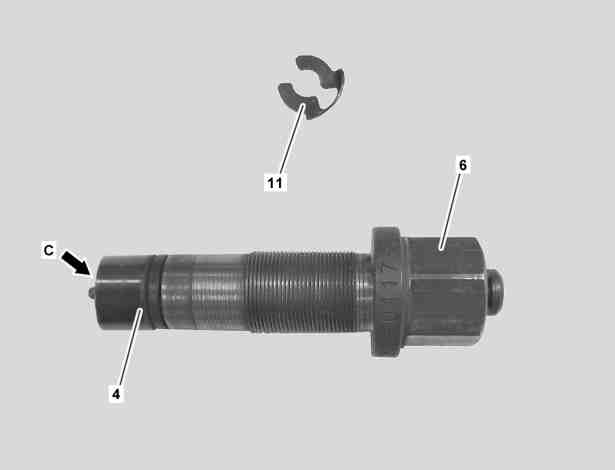

将冲头 "B" (4) 插入冲头支架 (6) 中, 并连同保险丝 (11) 一起在六角区域固定入位.

19

清洁冲头支架 (6).

20

清洁冲头 "B" (4) 的前方区域 (箭头 C).

21

在冲头 "B" (4) 的前方区域 (箭头 C) 和待操作的制动管路端部涂抹 ATE 制动缸润滑膏 .

22

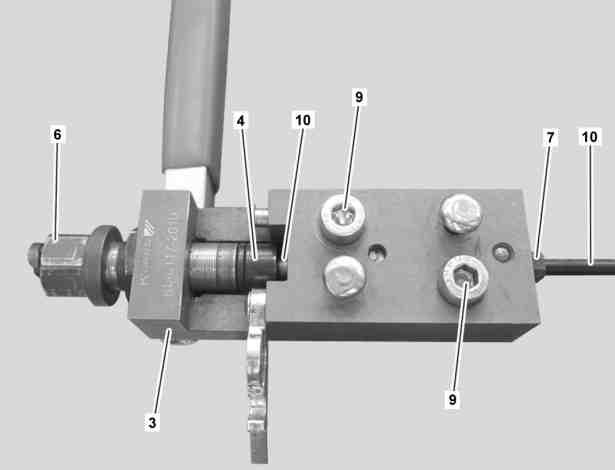

将冲头支架 (6) 连同冲头 "B" (4) 拧入扩口工具 (3) 中, 以使冲头 "B" (4) 的顶部稍稍与制动管路 (10) 接触.

23

通过将冲头支架 (6) 缓慢拧入至预定拧紧扭矩, 形成制动管路 (10) 的第二级凸缘.
n

24

将冲头支架 (6) 从扩口工具 (3) 上拆下.

25

均匀地松开张紧螺栓 (9), 直至制动管路 (10) 和夹接支架 (7) 可以从扩口工具 (3) 中取出.

26

将夹接支架 (7) 从已加工完成的凸缘制动管路 (10) 上松开并拆下.
