AR42.10-P-0040EW
拆卸/安装机械制动灯开关
12.12.2019
型号
166, 172, 190, 197, 201, 204, 207, 212, 217, 218, 221, 231, 292
型号
205 （205.012/013/047/053/054/147/212/213/247/253除外）
除了代码B01 (48 V 技术)
型号
213 （213.016/050/053/054/153/155/216/253除外）
除了代码B01 (48 V 技术)
型号
222 （222.004/057/104/157/163除外）
除了代码B01 (48 V 技术)
型号
253 （253.311/353/354/911/953/954除外）
除了代码B01 (48 V 技术)

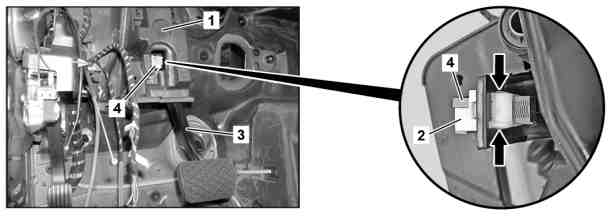

1
护盖
2
支架
3
制动踏板
4
制动灯开关
P42.10-3093-04
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
拆卸
1
拆下驾驶员侧仪表板下方的护盖.

型号 221.0/1
AR68.10-P-1500SX
型号 166, 292
AR68.10-P-1500GQ
型号 217

型号 222.0 （222.004/057除外）, 222.1 （222.104/157/163除外）, 222.9

除了代码B01 (48 V 技术)
AR68.10-P-1500LF
型号 231
AR68.10-P-1500RK
型号 205 （205.012/013/047/053/054/147/212/213/247/253除外）

除了代码B01 (48 V 技术)

型号 253 （253.311/353/354/911/953/954除外）

除了代码B01 (48 V 技术)
AR68.10-P-1500LW
型号 213 （213.016/050/053/054/153/155/216/253除外）

除了代码B01 (48 V 技术)
AR68.10-P-1501LWE
型号 190, 197
AR68.10-P-1501RQ
2
将电气连接器从制动灯开关 (4) 上断开.
3
拆下护盖 (1).
4
拉出制动灯开关 (4).
5
将卡子 (箭头所示) 压到一起, 然后分开支架 (2).
d
安装
6
完全踩下制动踏板 (3), 然后将制动灯开关 (4) 连同支架 (2) 一起插入.
7
完全踩下制动灯开关 (4).
8
松开并拉回制动踏板 (3).
9
安装护盖 (1).
10
将电气连接器连接到制动灯开关 (4) 上.
11
安装驾驶员侧仪表板下方的护盖.

型号 221.0/1
AR68.10-P-1500SX
型号 166, 292
AR68.10-P-1500GQ
型号 217

型号 222.0 （222.004/057除外）, 222.1 （222.104/157/163除外）, 222.9

除了代码B01 (48 V 技术)
AR68.10-P-1500LF
型号 231
AR68.10-P-1500RK
型号 205 （205.012/013/047/053/054/147/212/213/247/253除外）

除了代码B01 (48 V 技术)

型号 253 （253.311/353/354/911/953/954除外）

除了代码B01 (48 V 技术)
AR68.10-P-1500LW
型号 213 （213.016/050/053/054/153/155/216/253除外）

除了代码B01 (48 V 技术)
AR68.10-P-1501LWE
型号 190, 197
AR68.10-P-1501RQ
