型号

205, 213, 253

1 活塞浮式制动钳

更改提示

28.04.2017

拆卸制动软管, 新增.

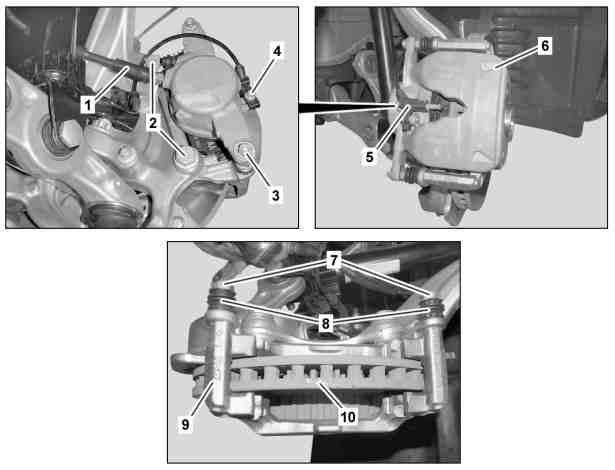

操作步骤 1

图示为车型 205, 空气悬挂系统 (AIRMATIC)/代码 (489) 除外

1

制动软管

2

螺栓

3

螺栓

4

螺栓

5

右前制动摩擦片磨损传感器电气连接器

6

制动钳

7

滑动销

8

防尘罩

9

制动钳支架

10

制动盘

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

e
d

拆卸/安装

1

拆下制动软管 (1)

AR42.10-P-0013LW

2

松开螺钉/螺栓 (4), 然后拆下右前制动摩擦片磨损传感器电气连接器 (5)

拆卸车辆右侧的制动钳 (6) 时.

n
型号 205

型号 253螺栓 - 连接制动摩擦片磨损传感器到制动钳

*BA42.10-P-1002-10W

n
型号 213螺栓 - 连接制动摩擦片磨损传感器到制动钳

*BA42.10-P-1002-10X

3

拆下制动片

AR42.10-P-1610LW

4

拆下螺栓 (3), 然后取下制动钳 (6)

n
型号 205

型号 253连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1005-10W

n
型号 213连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1004-10X

5

松开螺钉/螺栓 (2), 然后拆下制动钳支架 (9)

更换制动钳支架 (9) 时.

n
型号 205

型号 253螺栓 - 连接制动钳/制动钳支架到转向节

*BA42.10-P-1001-10W

n
型号 213螺栓 - 连接制动钳/制动钳支架到转向节

*BA42.10-P-1001-10X

g

检验

6

检查制动钳 (6) 和制动器活塞上的防尘罩的密封性以及是否损坏

如果出现故障

↓

更换制动钳 (6).

p
安装:

新制动钳 (6) 出厂时已预先加注且不得排空.

否则无法对制动钳 (6) 进行通风.

7

检查制动钳支架 (9) 是否损坏

如果出现故障

↓

更换制动钳支架 (9).

8

检查制动钳支架 (9) 的滑动销 (7) 是否损坏以及是否活动自如

如果出现故障

↓

更换制动钳支架 (9).

9

检查防尘罩 (8) 是否损坏

如果出现故障

↓

更换制动钳支架 (9).

10

检查制动盘 (10) 是否磨损及其状况

e

型号 205

除了代码B07 (陶瓷制动系统)

AP42.10-P-4258EW

型号 213, 253

AR42.10-P-0120LWG

如果出现故障

↓

更换制动盘 (10).

AR42.10-P-0220EWE

i
仅可成套更换制动盘 (10).

11

按照拆卸的相反顺序进行安装

12

对制动系统进行排气

型号 205, 253

AR42.10-P-0010LW

型号 213

AR42.10-P-0010LWE

13

操作制动踏板数次, 直至制动器摩擦片接触到制动盘 (10)

i
制动踏板上应有稳固的阻力.

g

检验

14

检查并校正制动液膨胀容器中的制动液液位

e

型号 205

AP42.10-P-4210CAA

e

型号 213, 253

AP42.10-P-4210B

15

在试验台上进行制动测试

e

AP42.00-P-4290BA

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1001-10W

螺栓 - 连接制动钳/制动钳支架到转向节

M12

Nm

120

120

M14

第 1 级

Nm

80

80

第 2 级

∡°

45

45

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1001-10X

螺栓 - 连接制动钳/制动钳支架到转向节

M12

Nm

120

-

M14

第 1 级

Nm

80

150

第 2 级

∡°

45

45

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1002-10W

螺栓 - 连接制动摩擦片磨损传感器到制动钳

Nm

8

8

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1002-10X

螺栓 - 连接制动摩擦片磨损传感器到制动钳

Nm

8

8

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1004-10X

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

35

35

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1005-10W

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

35

35
