型号

205

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳

型号

213

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳

型号

253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳

更改提示

28.04.2017

拆卸制动软管, 新增.

操作步骤 3

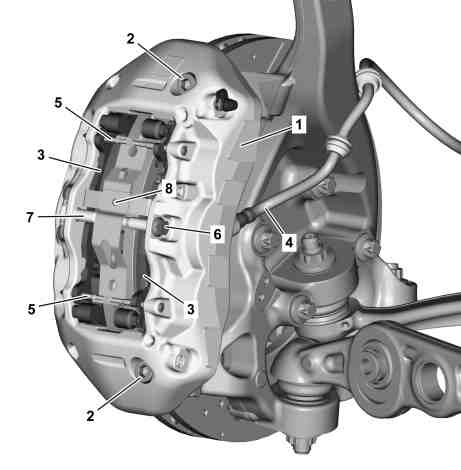

1

制动钳

2

螺栓

3

制动片

4

制动软管

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

e
d

拆卸/安装

1

拆下制动片 (3)

AR42.10-P-1610LWD

2

将右前制动摩擦片磨损传感器的电气连接器从制动钳 (1) 上拆下

拆卸车辆右侧的制动钳 (1) 时.

n
型号 205

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳

型号 253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳螺栓 - 连接制动摩擦片磨损传感器到制动钳

*BA42.10-P-1002-10W

n
型号 213

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳螺栓 - 连接制动摩擦片磨损传感器到制动钳

*BA42.10-P-1002-10X

3

拆下制动软管 (4)

AR42.10-P-0013LW

4

松开螺栓 (2), 然后拆下制动钳 (1)

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

n
型号 205

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳

型号 253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳螺栓 - 连接制动钳/制动钳支架到转向节

*BA42.10-P-1001-10W

n
型号 213

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳螺栓 - 连接制动钳/制动钳支架到转向节

*BA42.10-P-1001-10X

g

检验

5

检查制动钳 (1) 和制动器活塞的防尘罩是否泄漏和损坏

如果出现故障

↓

更换制动钳 (1).

p
安装:

新制动钳 (1) 出厂时已预先加注且不得排空.

否则无法对制动钳 (1) 进行通风.

6

检查制动盘的状况及 是否磨损

e

型号 205

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)6 活塞固定式制动钳

AP42.10-P-4258EW

型号 213

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳型号 253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)6 活塞固定式制动钳

AR42.10-P-0120LWG

如果出现故障

↓

更换制动盘.

AR42.10-P-0220EWE

i
只能成套更换制动盘.

7

按照拆卸的相反顺序进行安装

8

对制动系统进行排气

型号 205

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳型号 253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)6 活塞固定式制动钳

AR42.10-P-0010LW

型号 213

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)6 活塞固定式制动钳

AR42.10-P-0010LWE

9

操作制动踏板数次, 直至制动片 (3) 接触到制动盘

i
制动踏板上应有稳固的阻力.

g

检验

10

检查并校正制动液膨胀容器中的制动液液位

e

型号 205

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)6 活塞固定式制动钳

AP42.10-P-4210CAA

e

型号 213

带代码U70 (漆成红色的制动钳)

除了代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳型号 253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)6 活塞固定式制动钳

AP42.10-P-4210B

11

在试验台上进行制动测试

e

AP42.00-P-4290BA

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1001-10W

螺栓 - 连接制动钳/制动钳支架到转向节

M12

Nm

120

120

M14

第 1 级

Nm

80

80

第 2 级

∡°

45

45

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1001-10X

螺栓 - 连接制动钳/制动钳支架到转向节

M12

Nm

120

-

M14

第 1 级

Nm

80

150

第 2 级

∡°

45

45

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1002-10W

螺栓 - 连接制动摩擦片磨损传感器到制动钳

Nm

8

8

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1002-10X

螺栓 - 连接制动摩擦片磨损传感器到制动钳

Nm

8

8
