型号

205

型号

213

型号

253

型号

293

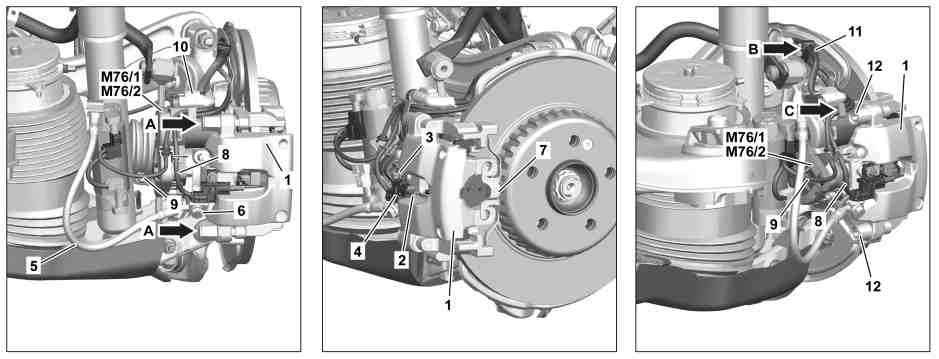

图示为车型 205.040, 装配空气悬挂系统 (AIRMATIC)/代码 (489), 车辆右侧

1

制动钳

8

电线

2

电气连接器

9

电线

3

螺栓

10

电气连接器

4

制动摩擦片磨损传感器连接外壳

11

垫圈

5

制动软管

12

导向销

6

螺栓

M76/1

左侧电动驻车制动器促动马达

7

弹簧

M76/2

右侧电动驻车制动器促动马达

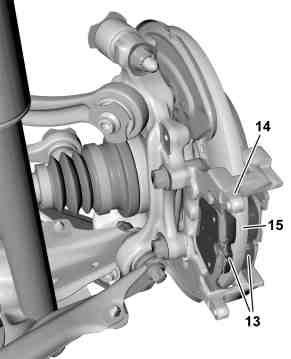

图示为车型 205.040

13

制动摩擦片

14

制动钳支架

15

制动盘

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下制动液膨胀容器上方的护盖.

2

清洁制动液膨胀容器盖的周围区域.

零件清洁剂

*BR00.45-Z-1028-04A

3

将盖从制动液膨胀容器上拆下, 然后抽出部分制动液.

i
用合适的布收集流出的制动液.

4

将制动摩擦片 (13) 移至装配位置.

型号 205

始自2019年款

型号 213, 293

型号 253

始自2020年款

AR42.10-P-1710-01LWE

型号 205

截至2019年款

型号 253

截至2020年款

AR42.10-P-1700-02W

p

在显示 "移入装配位置" 期间, 切勿操作行车制动器.

否则, 会损坏制动钳 (1) 中的芯轴.

i
必须关闭发动机罩.

5

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

6

拆下相应的后轮.

AR40.10-P-1102A

7

拆下防尘盖 (箭头 A).

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253 （253.388/389/988/989除外）

8

将弹簧 (7) 从制动钳 (1) 上拆下.

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253 （253.388/389/988/989除外）

9

将电线 (8) 从支架上松开 (箭头 C).

型号 205, 213, 253

10

将电线 (8) 从左侧电动驻车制动器促动马达 (M76/1) 的护盖或右侧电动驻车制动器促动马达 (M76/2) 的护盖上松开.

型号 205, 213, 253

11

将电线 (9) 从支架上松开 (箭头 C).

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

12

将电线 (9) 从左侧电动驻车制动器促动马达 (M76/1) 的护盖或右侧电动驻车制动器促动马达 (M76/2) 的护盖上松开.

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

13

将眼圈 (11) 从支架上松开 (箭头 B).

14

将电气连接器 (2) 从制动摩擦片磨损传感器连接外壳 (4) 上分开.

拆卸车辆右侧的制动钳 (1) 时.

15

将螺栓 (3) 从制动摩擦片磨损传感器连接外壳 (4) 上拆下.

拆卸车辆右侧的制动钳 (1) 时.

16

将电气连接器 (10) 从左侧电动驻车制动器促动马达 (M76/1) 或右侧电动驻车制动器促动马达 (M76/2) 上松开并断开.

17.1

将螺栓 (6) 从制动软管 (5) 上松开, 然后将制动软管 (5) 挂到一旁.

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 213 （213.088/089/288/289除外）

型号 253 （253.388/389/988/989除外）

型号 293

p

立即密封制动钳 (1) 和制动软管 (5) 上的开口.

否则制动液溢出会损坏临近部件且制动钳 (1) 无法进行排气.

p
安装:

新制动钳 (1) 已预先加注且不得排空.

否则无法对制动钳 (1) 进行通风.

n
型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253 （253.388/389/988/989除外）连接制动软管到制动钳

*BA42.10-P-1002-04O

n
型号 213 （213.088/089/288/289除外）

除了代码B07 (AMG - 陶瓷制动器)

型号 293连接制动软管到制动钳

*BA42.10-P-1002-04P

l
记录旋塞

*129589009100

17.2

拆下制动软管 (5).

型号 205.086/087/286/287/386/387/486/487

型号 213.088/089/288/289

型号 253.388/389/988/989

AR42.10-P-0013LW

18.1

拆下导向销 (12).

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 213 （213.088/089/288/289除外）

型号 253 （253.388/389/988/989除外）

n
型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253 （253.388/389/988/989除外）连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12V

n
型号 213 （213.088/089/288/289除外）连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12W

18.2

将螺栓从导向销 (12) 上拆下.

型号 205.086/087/286/287/386/387/486/487

型号 213.088/089/288/289

型号 253.388/389/988/989

型号 293

n
型号 205.086/087/286/287/386/387/486/487

型号 253.388/389/988/989

型号 293连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12V

n
型号 213.088/089/288/289连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12W

19

将制动钳 (1) 从制动钳支架 (14) 上拆下.

20

将左侧电动驻车制动器促动马达 (M76/1) 或右侧电动驻车制动器促动马达 (M76/2) 从制动钳 (1) 上拆下.

更换制动钳 (1) 时.

AR42.20-P-0600LW

21

将制动摩擦片 (13) 从制动钳支架 (14) 上拆下.

更换制动钳支架 (14) 时.

22

松开制动钳支架 (14) 的螺栓, 然后拆下制动钳支架 (14).

更换制动钳支架 (14) 时.

n
型号 205, 253, 293螺栓 - 连接制动钳/制动钳支架到车轮支架

*BA42.10-P-1001-12V

n
型号 213螺栓 - 连接制动钳/制动钳支架到车轮支架

*BA42.10-P-1001-12W

g

检验

23

检查制动钳 (1) 和制动器活塞上的防尘罩的密封性以及是否损坏.

如果有问题,

↓

更换制动钳 (1).

24.1

检查导向销 (12) 是否活动自如.

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 213 （213.088/089/288/289除外）

型号 253 （253.388/389/988/989除外）

如果有问题,

↓

更换制动钳 (1).

24.2

检查防尘罩和制动钳支架 (14) 处的导向销 (12) 是否损坏以及是否活动自如.

型号 205.086/087/286/287/386/387/486/487

型号 213.088/089/288/289

型号 253.388/389/988/989

型号 293

如果有问题,

↓

更换制动钳支架 (14).

25

检查制动摩擦片 (13) 的状况及是否磨损.

e

型号 293

AP42.10-P-4252EQ

e

型号 205

AP42.10-P-4252CAA

e

型号 253

AP42.10-P-4252D

e

型号 213

AP42.10-P-4252E

如果有问题,

↓

更换制动摩擦片 (13).

AR42.10-P-1710LW

26

检查制动盘 (15) 的状况及是否磨损.

e

型号 205

AP42.10-P-4256EW

型号 213, 253, 293

AR42.10-P-0120LWG

如果有问题,

↓

更换制动盘 (15).

型号 293

AR42.10-P-0240EQ

型号 205

型号 213

型号 253

AR42.10-P-0220EWE

i
只能成套更换制动盘 (15).

27

检查制动软管 (5) 是否损坏.

如果有问题,

↓

更换制动软管 (5).

AR42.10-P-0013LW

28

按照拆卸的相反顺序进行安装.

29

给制动系统排气.

型号 205, 253, 293

AR42.10-P-0010LW

型号 213

AR42.10-P-0010LWE

30

操作制动踏板数次, 直至制动摩擦片 (13) 接触到制动盘 (15).

i
制动踏板上应有稳固的阻力.

g

检验

31

检查并校正膨胀容器中的制动液液位.

e

型号 205

AP42.10-P-4210CAA

e

型号 213, 253

AP42.10-P-4210B

e

型号 293

AP42.10-P-4210F

32

在试验台上执行制动测试.

e

AP42.00-P-4290BA

n
后轴制动钳

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

BA42.10-P-1001-12V

螺栓 - 连接制动钳/制动钳支架到车轮支架

第 1 级

Nm

60

60

第 2 级

∡°

45

45

n
后轴制动钳

号码

名称

型号 253

型号 293

BA42.10-P-1001-12V

螺栓 - 连接制动钳/制动钳支架到车轮支架

第 1 级

Nm

60

60

第 2 级

∡°

45

45

n
后轴制动钳

号码

名称

型号 213

BA42.10-P-1001-12W

螺栓 - 连接制动钳/制动钳支架到车轮支架

第 1 级

Nm

60

第 2 级

∡°

45

n
制动管路, 制动软管

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253

BA42.10-P-1002-04O

连接制动软管到制动钳

前轴

Nm

24

24

后轴

Nm

38

38

n
制动管路, 制动软管

号码

名称

车型 213, 不带代码 B06/B07

型号 293

BA42.10-P-1002-04P

连接制动软管到制动钳

前轴

Nm

24

24

后轴

Nm

42

42

n
后轴制动钳

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

BA42.10-P-1003-12V

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

25

35

n
后轴制动钳

号码

名称

型号 253

型号 293

BA42.10-P-1003-12V

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

25

25

n
后轴制动钳

号码

名称

型号 213

BA42.10-P-1003-12W

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

25

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
