AR42.10-P-0264-01RG
检查制动盘是否磨损
a
警告
severity=W
皮肤和眼睛有被激光束烧伤的
风险
。
切勿直视激光束. 切勿试图抑制眼睑闭合的自然反应.
切勿使皮肤与激光束直接接触.
如果怀疑眼睛受伤, 请立即就医.
AS30.30-Z-0001-01A
型号
190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290
P42.10-3098-09
i

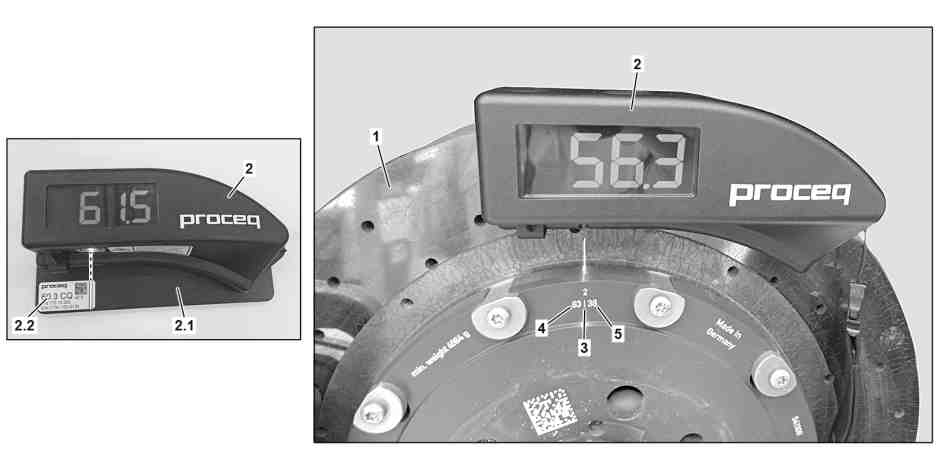

开始测量前, 使用提供的测试板 (2.1) 检查测量仪表 (2) 的校准情况. 确保使用测量仪表 (2) 的区域不存在外部电磁场. 只能在规定的工作温度范围内使用测量仪表 (2).
1
打开测量仪表 (2), 然后放到测试板 (2.1) 的两个定位开口中.
i
显示的测量值必须与粘贴在测试板 (2.1) 上的粘结标签上的参考值 (2.2) 一致. 允许存在 ± 2.0 单位 CQ (Carboteq 值) 的偏差值. 如果偏差值超过 ± 2.0 单位 CQ (Carboteq 值), 根据操作说明对测量仪表 (2) 执行复位程序. 如果测量仪表 (2) 的复位程序失败, 则必须进行校准. 将测量仪表 (2) 送到经制造商认证的服务中心以进行正确校准.
2
将测量仪表 (2) 放到与制动盘 (1) 的外边缘绝对水平的位置.
3
沿制动盘 (1) 的弯曲半径移动测量仪表 (2) 直至激光束与刻在制动盘 (1) 上的测量标记 (3) 对正. 测量期间, 制动盘 (1) 必须保持干燥. 否则测量结果可能出现偏差. 显示值必须处于印在制动盘 (1) 上的新值 (4) 和磨损值 (5) 之间. 如果低于磨损值 (5), 则更换制动盘 (1).
如果由于损坏仅更换了前轴或后轴上的一个制动盘 (1), 则该车轴另一个制动盘 (1) 的磨损值为新值 (4) 的 66 %. 如果低于该值, 该车轴的另一个制动盘 (1) 也要进行更换.
i
不需要拆下制动钳. 仅测量制动盘 (1) 的外侧. 外侧承受较高的热负载, 因此, 对于 Carboteq 限值, 外侧始终比朝向车辆的一侧更具决定性.
i
测量仪表 (2) 包含一个 2 级激光器. 一定要遵照制造商操作说明中的安全信息.
4
定格测量仪表 (2) 的显示, 以便在测量后也能读取测量值.
5
转动制动盘 (1) 并在操作步骤 3 和 4 中说明的其他刻印测量标记 (3) 处执行磨损测量.
i
该测量不能代替目视检查制动盘 (1) 是否损坏.
