型号

205

型号

213

型号

253

型号

293

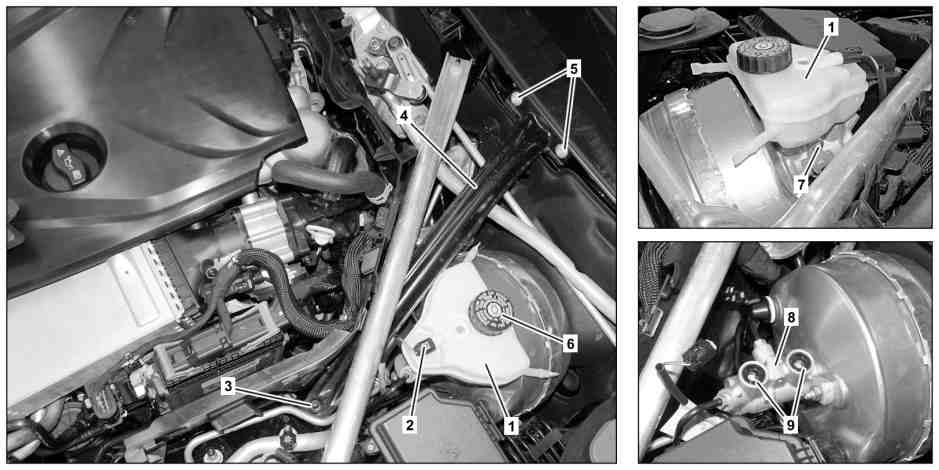

图示为车型 205

1

制动液储液罐

4

支杆

7

螺栓

2

电气连接器

5

螺栓

8

制动总泵

3

螺栓

6

盖

9

密封圈

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

关于无法从外部观察到制动液是否损失的说明

AH42.10-P-9406-02A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将护盖从制动液储液罐 (1) 上方拆下.

2

松开螺栓 (3, 5), 然后取下支杆 (4).

型号 205

型号 253

型号 293

n
螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

*BA62.30-P-1003-02K

n
螺钉/螺栓 - 连接下部支杆到前围板

*BA62.30-P-1004-02K

3

将电气连接器 (2) 从制动液液位开关上松开并分开.

4

拆下盖 (6), 然后将滤网从制动液储液罐 (1) 上拆下.

5

抽出制动液储液罐 (1) 中的制动液.

6

将软管从制动液储液罐 (1) 上分开并使用合适的密封塞密封开口.

型号 205, 213, 253 带变速箱716

p

防止制动液接触油漆表面.

否则会损坏油漆.

l
记录旋塞

*129589009100

7

拆下螺栓 (7).

i
型号 213, 293

不要拆下螺栓 (7), 拆下安装的安全销.

8

将制动液储液罐 (1) 从制动总泵 (8) 上拆下, 然后用合适的密封塞密封连接.

p

用吸油抹布擦拭溢出的制动液.

否则会损坏油漆.

i
安装:
更换制动液储液罐 (1) 与制动总泵 (8) 之间的密封圈 (9).

l
记录旋塞

*129589009100

9

按照拆卸的相反顺序进行安装.

g

检验

10

校正制动液储液罐 (1) 中的工作液液位.

e

型号 205

AP42.10-P-4210CAA

e

型号 213, 253

AP42.10-P-4210B

e

型号 293

AP42.10-P-4210F

11

检查制动液储液罐 (1) 周围区域的密封性.

n
带前部加强件的前端

号码

名称

型号 205

型号 253

BA62.30-P-1003-02K

螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

Nm

50

50

n
带前部加强件的前端

号码

名称

型号 293

BA62.30-P-1003-02K

螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

Nm

50

n
带前部加强件的前端

号码

名称

型号 205

型号 253

BA62.30-P-1004-02K

螺钉/螺栓 - 连接下部支杆到前围板

Nm

23

23

n
带前部加强件的前端

号码

名称

型号 293

BA62.30-P-1004-02K

螺钉/螺栓 - 连接下部支杆到前围板

Nm

23
