型号

205, 213, 253

1 活塞浮式制动钳

更改提示

20.02.2017

制动膏的规格, 新增

操作步骤 19

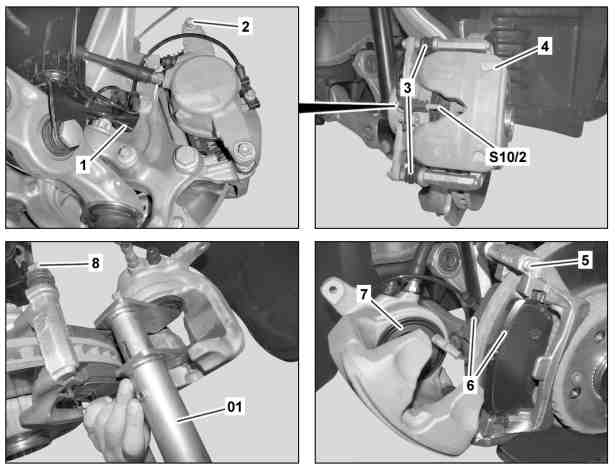

图示为车辆右侧

01

推压工具

1

支架

2

螺栓

3

防尘罩

4

制动钳

5

制动钳支架

6

制动衬片

7

制动器活塞

8

滑动销

S10/2

右前制动衬片磨损传感器

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

e

拆卸

1

拆下制动液膨胀容器上方的护盖

2

清洁制动液膨胀容器盖的周围区域

零件清洁剂

*BR00.45-Z-1028-04A

3

松开制动液膨胀容器上的盖, 然后抽出部分制动液

i
这可以防止膨胀容器在制动器活塞 (7) 被压回时出现溢出现象.

4

拆下前轮

AR40.10-P-1102A

5

将右前制动衬片磨损传感器 (S10/2) 的电线从支架 (1) 上分开

i
注意右前制动衬片磨损传感器 (S10/2) 的电线的铺设.

6

将右前制动衬片磨损传感器 (S10/2) 从电气连接器上分开

7

旋开螺栓 (2)

8

将外部制动衬片 (6) 从制动钳 (4) 上松开

i
外部制动衬片 (6) 是粘合的, 如果粘合分开, 则必须更换制动衬片 (6).

9

后折制动钳 (4)

p

切勿使制动软管和电线受张紧力且切勿扭结.

否则, 会损坏制动软管和电线.

10

拆下制动衬片 (6)

11

将弹簧钢板从制动钳支架 (5) 上拆下

车型 205, 253

12

将右前制动衬片磨损传感器 (S10/2) 从制动衬片 (6) 的制动衬片背板中拉出

i
注意右前制动衬片磨损传感器 (S10/2) 的安装位置.

g

检验

13

检查制动盘的状况及是否磨损

e

AP42.10-P-4256EW

i
只能成套更换制动盘.

如果出现损坏或过度磨损

↓

更换制动盘.

AR42.10-P-0220EWE

14

检查制动钳 (4) 和可拆卸零件是否损坏

如果出现故障

↓

更换相应的部件.

AR42.10-P-0070LW

15

检查制动钳支架 (5) 是否损坏

如果出现故障

↓

更换制动钳支架 (5).

AR42.10-P-0070LW

16

用推压工具 (01) 推回制动器活塞 (7)

l
复位工装

*000589524300

如果制动器活塞 (7) 卡滞

↓

更换制动钳 (4).

AR42.10-P-0070LW

m

清洁

17

清洁制动衬片 (6) 与制动钳 (4) 和制动钳支架 (5) 接触的接触面

p

切勿使用锋利的或尖头的工具.

否则可能会损坏防尘罩, 制动钳 (4) 或制动钳支架 (5).

i
必须完全去除制动钳 (4) 接触面上的粘结剂残留物.

零件清洁剂

*BR00.45-Z-1028-04A

d

安装

18

将右前制动衬片磨损传感器 (S10/2) 连接到制动衬片 (6) 的背板

19

在制动钳支架 (5) 上涂抹制动膏

AR42.10-P-0163-01LW

Varybond 制动膏

*BR00.45-Z-1072-06A

20

将防护箔从制动衬片 (6) 的粘合表面上拆下

21

将弹簧钢板插入制动钳支架 (5)

型号 205, 253

22

插入制动衬片 (6)

i
不得在制动衬片 (6) 上涂抹制动膏或润滑油.

i
只能安装经梅赛德斯 - 奔驰认可的制动衬片 (6) 套件.

23

插入制动钳 (4)

i
不得在制动钳 (4) 上涂抹制动膏或润滑油.

24

紧固螺栓 (2)

n
型号 213连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1004-10X

n
型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1005-10W

25

将右前制动衬片磨损传感器 (S10/2) 连接到电气连接器上

26

将右前制动衬片磨损传感器 (S10/2) 的电线固定到支架 (1) 上

27

安装前轮

AR40.10-P-1102A

28

操作制动踏板数次, 直至制动衬片 (6) 接触到制动盘

g

检验

29

检查并校正膨胀容器中的制动液液位

e

型号 205

AP42.10-P-4210CAA

e

型号 213, 253

AP42.10-P-4210B

30

在试验台上进行制动测试

e

AP42.00-P-4290BA

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1004-10X

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

35

35

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1005-10W

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

35

35

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1072-06A

Varybond 制动膏

A 001 989 94 51
