型号

205, 213 （213.061/261除外）, 253, 293

Advics 4 活塞固定式制动钳

型号

205, 213 （213.061/261除外）, 253

Brembo 4 活塞固定式制动钳

更改提示

01.10.2019

文档已全部修订.

图示为 Brembo 4 活塞固定式制动钳, 适用于车辆左侧

1

针脚

2

止动弹簧

3

制动摩擦片

4

制动钳

5

制动器活塞

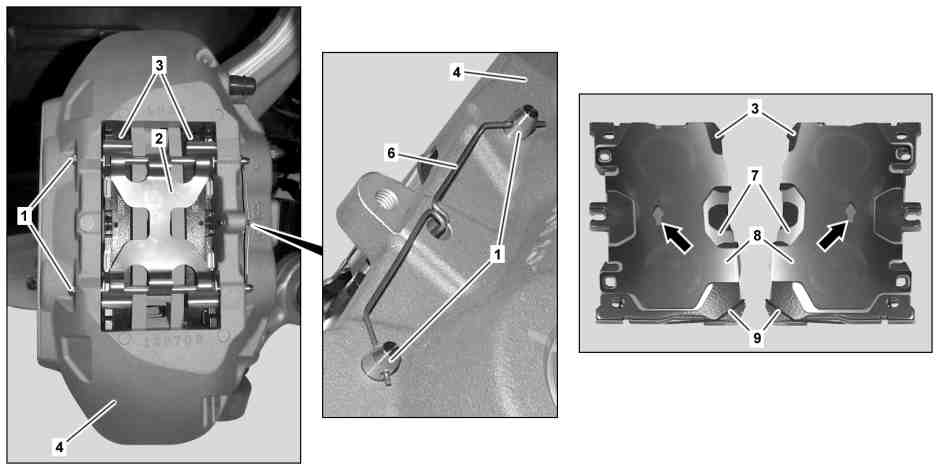

图示为 Advics 4 活塞固定式制动钳, 适用于车辆左侧

1

针脚

4

制动钳

8

隔音板

2

止动弹簧

6

止动弹簧

9

弹簧

3

制动摩擦片

7

隔音板

图示为带附加质量块的右侧制动摩擦片

3

制动摩擦片

10

附加质量块

R

右侧

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

拆下制动液膨胀容器上方的护盖.

2

清洁制动液膨胀容器盖的周围区域.

零件清洁剂

*BR00.45-Z-1028-04A

3

松开制动液膨胀容器的盖子, 然后抽出部分制动液.

i
这可以防止膨胀容器在制动器活塞 (5) 被压回时出现溢出现象.

i
市售设备/工具

适用于制动液的抽取装置

4

拆下前轮.

AR40.10-P-1102A

5

露出右前制动摩擦片磨损传感器的电线, 然后松开并断开电气连接器.

i
注意右前制动摩擦片磨损传感器电线的铺设.

6

用钳子将止动弹簧 (6) 从螺栓 (1) 上松开并拆下.

型号 205, 213 （213.061/261除外）, 253, 293Advics 4 活塞固定式制动钳

i
市售设备/工具

钳子

7

用冲子敲出螺栓 (1), 然后拆下止动弹簧 (2).

i
市售设备/工具

冲子

8

将制动片 (3) 从制动器活塞 (5) 上松开.

型号 205, 213 （213.061/261除外）, 253Brembo 4 活塞固定式制动钳

i
制动片 (3) 是粘合的, 由于粘合松动, 必须进行更换.

9

拆下制动片 (3).

10

将右前制动摩擦片磨损传感器 (S10/2) 从制动片 (3) 的背板中拉出.

更换制动片 (3) 或更换右前制动摩擦片磨损传感器时.

i
注意右前制动摩擦片磨损传感器的安装位置.

g

检验

11

检查螺栓 (1) 和止动弹簧 (2) 是否损坏及其状况.

如果有问题,

↓

更换销 (1) 或止动弹簧 (2).

12

检查隔音板 (7, 8) 和弹簧 (9) 的状况.

型号 205, 213 （213.061/261除外）, 253, 293Advics 4 活塞固定式制动钳

如果有问题,

↓

更换制动片 (3).

i
隔音板 (7, 8), 弹簧 (9) 和制动片 (3) 仅成套提供.

i
只能成套安装经梅赛德斯-奔驰认可的制动片 (3).

13

检查制动片 (3) 的状况及是否磨损.

型号 205, 213 （213.061/261除外）, 253, 293Advics 4 活塞固定式制动钳

e

型号 293

AP42.10-P-4252EQ

e

型号 205

AP42.10-P-4252CAA

e

型号 213 （213.061/261除外）

AP42.10-P-4252E

e

型号 253

AP42.10-P-4252D

如果有问题,

↓

更换制动片 (3).

i
只能成套安装经梅赛德斯-奔驰认可的制动片 (3).

14

检查制动盘的状况及是否磨损.

e

AP42.10-P-4256EW

i
只能成套更换制动盘.

如果有问题,

↓

更换制动盘.

型号 205, 213 （213.061/261除外）, 253

AR42.10-P-0220EWE

型号 293

AR42.10-P-0230EQ

15

检查制动钳 (4) 和可拆卸零件是否损坏.

如果有问题,

↓

更换相应的部件.

AR42.10-P-0070LWA

16

使用推压工具压回制动器活塞 (5).

i
用两个楔子
l
固定制动器活塞 (5), 以防滑出.

l
楔块

*601589076300

l
复位工装

*000589524300

如果制动器活塞 (5) 只能缓慢地移动,

↓

更换制动钳 (4).

AR42.10-P-0070LWA

d

安装

17

清洁制动片 (3) 与制动钳 (4) 和制动器活塞 (5) 的接触面.

p

切勿使用锋利的或尖头的工具.

否则会损坏制动钳 (4) 或制动器活塞 (5) 的防尘罩.

i
型号 205, 213 （213.061/261除外）, 253Brembo 4 活塞固定式制动钳

完全清除制动钳 (5) 的接触面上的粘结剂残留.

零件清洁剂

*BR00.45-Z-1028-04A

18

将右前制动摩擦片磨损传感器插入制动片 (3) 的支撑板中.

更换制动片 (3) 或更换右前制动摩擦片磨损传感器时.

19

在制动钳 (4) 上涂抹制动膏.

型号 213 （213.061/261除外）, 293前轴 4 活塞固定式制动钳

AR42.10-P-0163-01LW

梅赛德斯-奔驰 Plastilube 制动膏 (褐色)

*BR00.45-Z-1084-06A

20

将防护箔从制动片 (3) 的粘合表面上拆下.

型号 205, 213 （213.061/261除外）, 253Brembo 4 活塞固定式制动钳

21

在制动片 (3) 上涂抹制动膏.

不带附加质量块 (10) 的制动片 (3).

型号 205, 213 （213.061/261除外）, 253

Brembo 4 活塞固定式制动钳型号 213 （213.061/261除外）, 293Advics 4 活塞固定式制动钳

AR42.10-P-0162-01LWO

i
仅在干燥状态下才可安装带附加质量块 (10) 的制动片 (3).

i
要使用的制动膏取决于制动钳的制造商.

梅赛德斯-奔驰 Plastilube 制动膏 (褐色)

*BR00.45-Z-1084-06A

22

插入制动片 (3).

i
安装带附加质量块 (10) 的制动片 (3) 时, 内部进行安装. 带右侧 (R) 和左侧安装标记的制动片 (3) 必须安装在外部适当的一侧.

i
型号 205, 213 （213.061/261除外）, 253, 293Advics 4 活塞固定式制动钳

确保隔音板 (7, 8) 的安装位置正确.

弹簧 (9) 必须安装在制动片 (3) 的底侧.

安装时, 沿行驶方向看去, 制动片 (3) 上的箭头必须朝向制动盘转动方向.

i
只能成套安装经梅赛德斯-奔驰认可的制动片 (3).

23

插入止动弹簧 (2), 然后将螺栓 (1) 敲到底.

i
检查止动弹簧 (2) 是否正确落座.

24

使用钳子将止动弹簧 (6) 钩入螺栓 (1) 中.

型号 205, 213 （213.061/261除外）, 253, 293Advics 4 活塞固定式制动钳

i
市售设备/工具

钳子

25

铺设右前制动摩擦片磨损传感器 (S10/2) 的电线并锁止电气连接器.

26

安装前轮.

AR40.10-P-1102A

27

拧紧制动液膨胀容器的盖.

28

操作制动踏板数次, 直至制动片 (3) 接触到制动盘.

i
制动踏板上应有稳固的阻力.

g

检验

29

检查并校正膨胀容器中的制动液液位.

e

型号 2054 活塞固定式制动钳

AP42.10-P-4210CAA

e

型号 213 （213.061/261除外）, 2534 活塞固定式制动钳

AP42.10-P-4210B

e

型号 293

AP42.10-P-4210F

30

安装制动液膨胀容器上方的护盖.

31

在试验台上执行制动测试.

e

AP42.00-P-4290BA

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1084-06A

梅赛德斯-奔驰 Plastilube 制动膏 (褐色)

A 002 989 37 51
