型号

205

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳

型号

213

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳

型号

253

带代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (AMG 高效复合制动系统)

6 活塞固定式制动钳

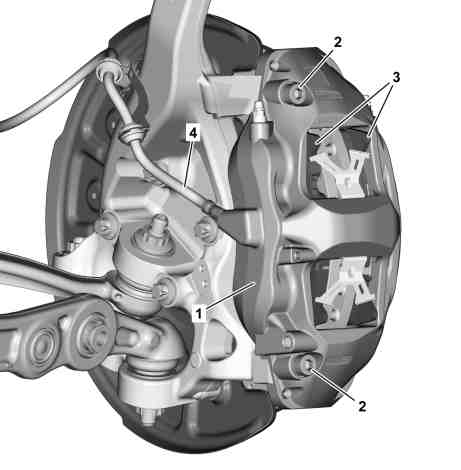

1

制动钳

2

螺栓

3

制动衬片

4

制动软管

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

e
d

拆卸/安装

1

打开制动液膨胀容器上的保养盖板

2

清洁制动液膨胀容器盖的周围区域

零件清洁剂

*BR00.45-Z-1028-04A

3

松开制动液膨胀容器上的盖, 然后抽出部分制动液

i
这可以防止膨胀容器在制动器活塞被压回时出现溢出现象.

4

拆下前轮

AR40.10-P-1102A

5

露出右前制动衬片磨损传感器的电线, 然后断开电气连接器

i
注意右前制动衬片磨损传感器电线的铺设.

6

拆下螺栓 (2)

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

i
安装:
更换螺钉/螺栓 (2).

n
型号 205

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳

型号 253

带代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (AMG 高效复合制动系统)

6 活塞固定式制动钳螺栓 - 连接制动钳/制动钳支架到转向节

*BA42.10-P-1001-10W

n
型号 213

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳螺栓 - 连接制动钳/制动钳支架到转向节

*BA42.10-P-1001-10X

7

使用推压工具稍稍压回制动器活塞

i
l
将推压工具安装到制动衬片 (3) 的突起部分.

l
复位工装

*000589524300

8

将制动软管 (4) 从转向节或悬挂减震柱上的支架上松开

9

将制动钳 (1) 从转向节上拆下, 然后在保持管路连接的情况下将其无张紧力地固定到车辆上

p

切勿拉伸或扭结制动软管 (4) 和电线.

否则可能会损坏制动软管 (4) 和电线.

10

将制动衬片 (3) 从制动钳 (1) 上拆下

i
安装:
只能安装经梅赛德斯-奔驰认可的成套制动衬片 (3).

切勿在制动衬片 (3) 和制动钳 (1) 上涂抹任何制动膏或润滑油.

11

将弹簧钢板从制动钳 (1) 上拆下

更换制动衬片 (3) 时.

g

检验

12

检查止动弹簧是否损坏及状况是否正常

如果出现故障

↓

更换止动弹簧.

13

检查制动衬片 (3) 的状况 以及是否磨损

e

型号 253

带代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (AMG 高效复合制动系统)6 活塞固定式制动钳

AP42.10-P-4252D

e

型号 205

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)6 活塞固定式制动钳

AP42.10-P-4252CAA

e

型号 213

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)6 活塞固定式制动钳

AP42.10-P-4252E

如果出现损坏或过度磨损

↓

更换制动衬片 (3).

i
只能成套更换制动衬片 (3).

14

检查制动盘的状况及是否磨损

e

型号 205

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)6 活塞固定式制动钳

AP42.10-P-4258EW

型号 213

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳型号 253

带代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (AMG 高效复合制动系统)6 活塞固定式制动钳

AR42.10-P-0120LWG

如果出现损坏或过度磨损

↓

更换制动盘.

AR42.10-P-0220EWE

i
只能成套更换制动盘.

15

检查制动钳 (1) 和制动器活塞的防尘罩 是否泄漏和 损坏

如果出现故障

↓

更换制动钳 (1).

AR42.10-P-0070LWB

16

使用推压工具压回制动器活塞

i
用两个楔子
l
固定其余的制动器活塞, 以防滑出.

l
复位工装

*000589524300

l
楔块

*601589076300

制动器活塞活动困难

↓

更换制动钳 (1).

AR42.10-P-0070LWB

m

清洁

17

清洁制动钳 (1) 和制动器活塞上制动衬片 (3) 的接触面

p

切勿使用锋利的或尖头的工具.

否则会损坏制动钳 (1) 或制动器活塞的防尘罩.

零件清洁剂

*BR00.45-Z-1028-04A

18

将右前制动衬片磨损传感器从制动衬片 (3) 的背板中拉出

更换制动衬片 (3) 或更换右前制动衬片磨损传感器时

i
注意右前制动衬片磨损传感器的安装位置.

19

按照拆卸的相反顺序进行安装

20

操作制动踏板数次, 直至制动衬片 (3) 接触到制动盘

i
制动踏板上应有稳固的阻力.

g

检验

21

检查/校正膨胀容器中的制动液液位

e

型号 205

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)6 活塞固定式制动钳

AP42.10-P-4210CAA

e

型号 213

带代码B06 (银色漆制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳型号 253

带代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (AMG 高效复合制动系统)6 活塞固定式制动钳

AP42.10-P-4210B

22

在试验台上进行制动测试

e

AP42.00-P-4290BA

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1001-10W

螺栓 - 连接制动钳/制动钳支架到转向节

M12

Nm

120

120

M14

第 1 级

Nm

80

80

第 2 级

∡°

45

45

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1001-10X

螺栓 - 连接制动钳/制动钳支架到转向节

M12

Nm

120

-

M14

第 1 级

Nm

80

150

第 2 级

∡°

45

45

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
