型号

205

型号

213

型号

253

型号

293

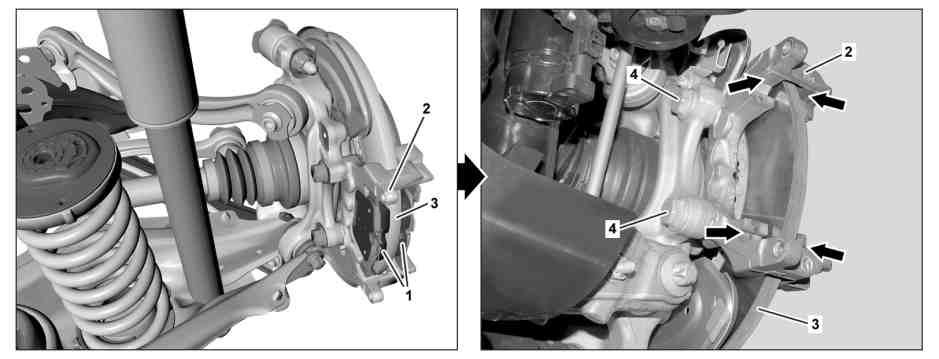

图示为车辆右侧, 车型 205, 陶瓷制动系统/代码 (B07) 除外

1

制动衬片

3

制动盘

2

制动钳支架

4

螺栓

a
风险
severity=D

修理后第一次运行制动器时,制动性能降低,在试运行时有发生事故的
风险
。

起动发动机之前, 应操作制动踏板数次, 直至制动系统中产生压力并保持.

AS42.50-Z-0002-01A

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

分开制动钳, 然后在保持管路连接的情况下无张紧力地固定到车辆上.

AR42.10-P-0080LW

p

切勿使制动软管和电线受张紧力且切勿扭结.

否则, 会损坏制动软管和电线.

2

将制动衬片 (1) 从制动钳支架 (2) 上拆下.

3

将右后制动衬片磨损传感器从制动衬片 (1) 的支撑板中拉出.

更换制动衬片 (1) 或右后制动摩擦片磨损传感器时.

g

检验

4

检查制动衬片 (1) 的状况及是否磨损.

e

型号 293

AP42.10-P-4252EQ

e

型号 205

AP42.10-P-4252CAA

e

型号 253

AP42.10-P-4252D

e

型号 213

AP42.10-P-4252E

如果出现故障

↓

成套更换制动摩擦片 (1).

m

清洁

5

清洁制动钳支架 (2) (箭头所示) 和制动钳上制动衬片 (1) 的接触面.

p

切勿使用锋利的或尖头的工具.

否则, 可能会损坏制动钳, 制动器活塞上的防尘罩或制动钳支架 (2).

零件清洁剂

*BR00.45-Z-1028-04A

d

安装

6

将右后制动摩擦片磨损传感器插入制动摩擦片 (1) 的背板中.

更换制动衬片 (1) 或右后制动摩擦片磨损传感器时.

7

在制动钳和制动钳支架 (2) 上涂抹制动膏.

AR42.10-P-0163-01LW

i
要使用的制动膏取决于制动钳的制造商.

润滑膏

*BR00.45-Z-1130-06A

Varybond 制动膏

*BR00.45-Z-1072-06A

8

插入制动衬片 (1).

i
只能安装经梅赛德斯-奔驰认可的成套制动衬片 (1).

9

安装制动钳.

AR42.10-P-0080LW

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1072-06A

Varybond 制动膏

A 001 989 94 51

BR00.45-Z-1130-06A

润滑膏

A 000 989 98 00 09
