型号

205

型号

213

型号

238

型号

253

型号

293

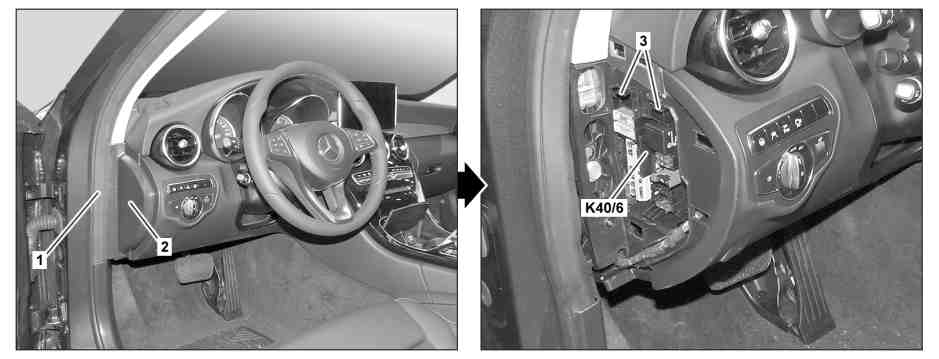

图示为车型 205

1

护边

3

掣子爪

2

护盖

K40/6

驾驶员侧保险丝和继电器模块

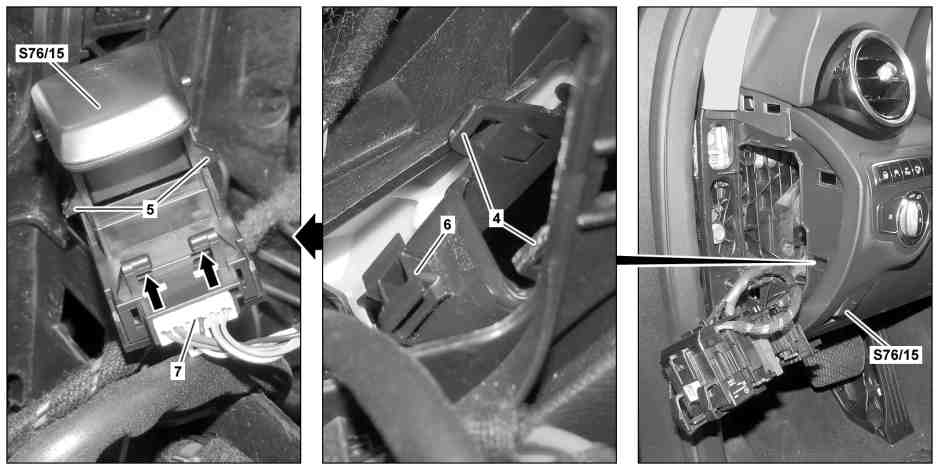

图示为车型 205

4

凸耳

7

电气连接器

5

掣子爪

S76/15

电动驻车制动器开关

6

导向件

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

2

松开护盖 (2) 区域的护边 (1).

3

松开盖 (2) 并拆下.

l
长楔子

*115589035900

4

松开掣子爪 (3), 拆下驾驶员侧保险丝和继电器模块 (K40/6) 并在保持电线连接的情况下放到一旁.

5

用合适的工具从电动驻车制动器开关 (S76/15) 上松开掣子爪 (5) 的凸耳 (4).

6

将电动驻车制动器开关 (S76/15) 向内朝向前围板转动, 并向上从导向装置 (6) 中拆下.

i
安装:
确保电动驻车制动器开关 (S76/15) 上的销子 (箭头所示) 在导向装置 (6) 中正确落座.

7

松开并断开电动驻车制动器开关 (S76/15) 上的电气连接器 (7).

8

按照拆卸的相反顺序进行安装.
