AR42.30-P-0712LW
拆卸/安装左前或右前转速传感器
16.01.2020
型号
205
型号
213 （213.061/261除外）
型号
253
型号
293

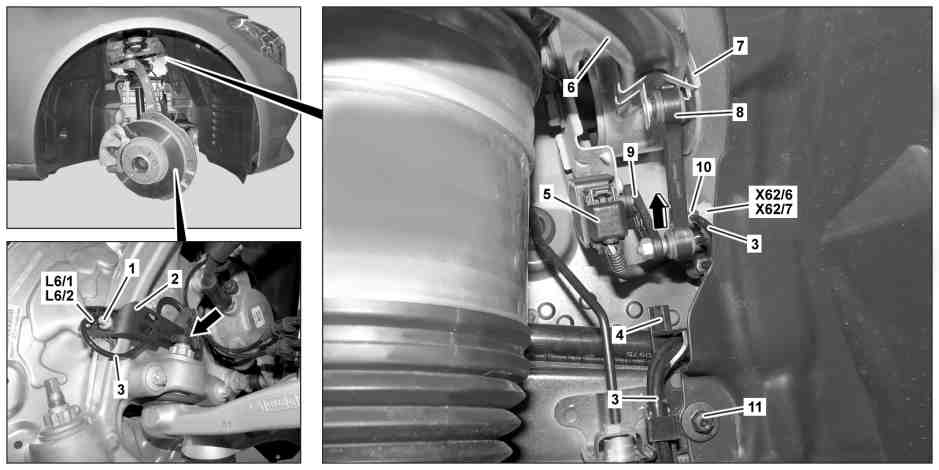

P42.30-2193-09
图示为车型 205
1
螺栓
6
上部横向控制臂
11
螺母
2
支架
7
支架
L6/1
左前轴转速传感器
3
电线
8
连杆
L6/2
右前轴转速传感器
4
支架
9
杆
X62/6
右前轴分配器电气连接器
5
电气连接器
10
电气连接器
X62/7
左前轴分配器电气连接器

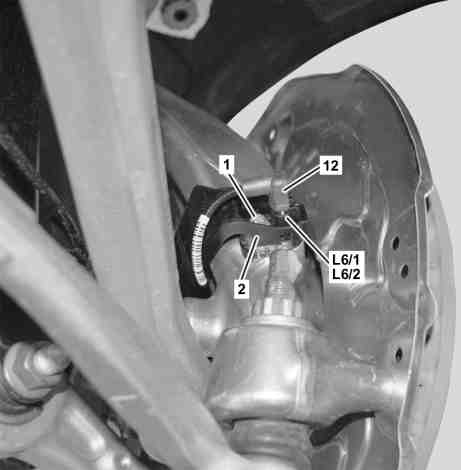

图示为车型 213
1
螺栓
2
支架
12
电气连接器
L6/1
左前轴转速传感器
L6/2
右前轴转速传感器
P42.30-2205-12
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
操作、运输和支撑复合制动盘的提示
AH42.10-P-9406-12LF
专业提示
severity=N
操作、运输和支撑陶瓷制动盘的提示
AH42.10-P-9406-13A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
d
拆卸/安装
1
拆下前轮.
AR40.10-P-1102A
2
松开电气连接器 (12), 然后拉下左前轴转速传感器 (L6/1) 或右前轴转速传感器 (L6/2).
型号 213 （213.061/261除外）

型号 253.388/389/988/989
3
松开螺栓 (1).
4
将支架 (2) 提起到螺母 (箭头所示) 上方, 然后分开左前轴转速传感器 (L6/1) 或右前轴转速传感器 (L6/2).
型号 205, 253 （253.388/389/988/989除外）
5
将电线 (3) 从支架 (2) 导出, 并将支架 (2) 挂到一旁.
型号 205, 253 （253.388/389/988/989除外）
6
将电气连接器 (5) 从水平高度传感器上断开.
型号 205, 253, 293

如果已安装.
7
松开上部横向控制臂 (6) 的支架 (7), 然后将连杆 (8) 和杆 (9) 一起向上旋转.
型号 205, 253, 293

如果已安装.
8
用电缆扎带将支架 (7) 在上部横向控制臂 (6) 上固定就位.
型号 205, 253, 293

如果已安装.
9
断开右前轴分配器电气连接器 (X62/6) 或左前轴分配器电气连接器 (X62/7) 处的电气连接器 (10).
型号 205, 253, 293
10
松开翼子板内饰螺母 (11), 打开支架 (4), 将电线 (3) 从支架 (4) 上拆下并露出.
型号 205, 253
11
拆下左前轴转速传感器 (L6/1) 或右前轴转速传感器 (L6/2).
12
按照拆卸的相反顺序进行安装.
13
通过车辆诊断系统读取故障记忆并删除.
a
型号 293
AD00.00-P-2000-06FR
a
型号 205, 253

型号 213 （213.061/261除外）
AD00.00-P-2000-04B
