型号

205

型号

213

型号

253

型号

293

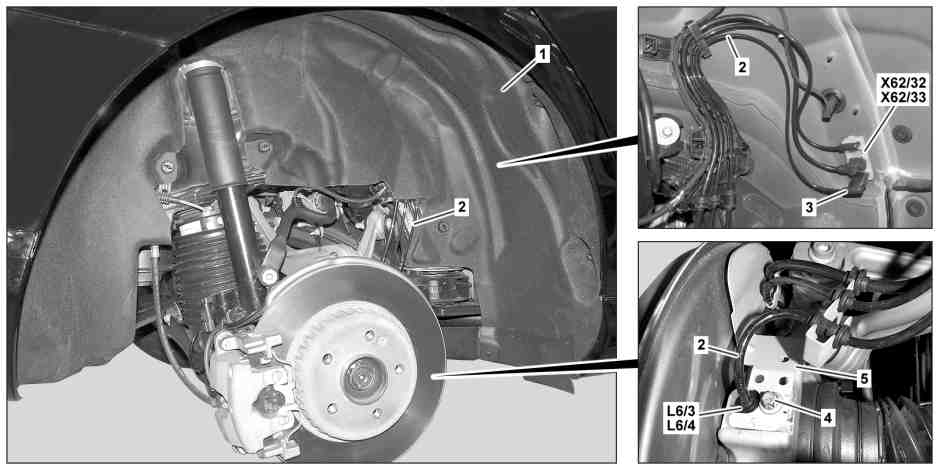

图示为车型 205

1

翼子板内衬板

4

螺栓

L6/4

右后轴转速传感器

2

电线

5

支架

X62/32

左后轴分配器电气连接器

3

电气连接器

L6/3

左后轴转速传感器

X62/33

右后轴分配器电气连接器

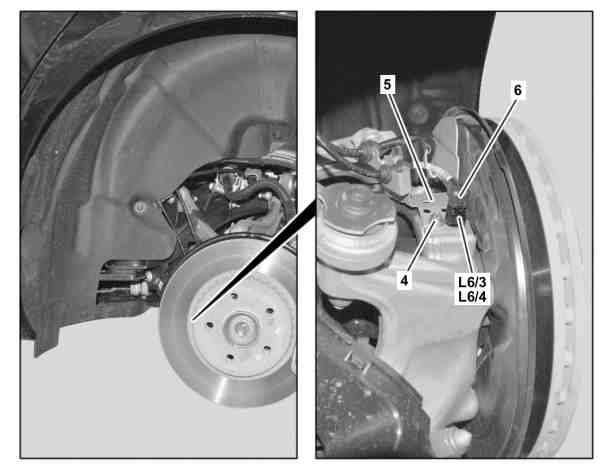

图示为车型 213

4

螺栓

5

支架

6

电气连接器

L6/3

左后轴转速传感器

L6/4

右后轴转速传感器

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下后轮

AR40.10-P-1102A

2

松开翼子板内衬板 (1) 的前部, 直至可以接触到电气连接器 (3) 并露出电线 (2).

型号 205, 253, 293

AR88.10-P-1400LW

3.1

将电气连接器 (3) 从左后轴分配器电气连接器 (X62/32) 或右后轴分配器电气连接器 (X62/33) 上断开.

型号 205

型号 253

型号 293

3.2

松开电气连接器 (6), 然后从左后轴转速传感器 (L6/3) 或右后轴转速传感器 (L6/4) 上拆下.

型号 213

4

松开螺栓 (4).

n
螺栓 - 连接转速传感器到车轮支架

*BA42.30-P-1001-02K

5

将支架 (5) 从左后轴转速传感器 (L6/3) 或右后轴转速传感器 (L6/4) 上拆下, 然后挂到一旁.

型号 205, 213, 253 （253.388/389/988/989除外）, 293

6

露出左后轴转速传感器 (L6/3) 或右后轴转速传感器 (L6/4) 的电线 (2), 然后拆下左后轴转速传感器 (L6/3) 或右后轴转速传感器 (L6/4).

7

按照拆卸的相反顺序进行安装.

8

通过车辆诊断系统读取并删除故障记忆.

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 293

AD00.00-P-2000-06FR

n
后轴转速传感器

号码

名称

型号 205

型号 213

BA42.30-P-1001-02K

螺栓 - 连接转速传感器到车轮支架

Nm

8

8

n
后轴转速传感器

号码

名称

型号 253

型号 293

BA42.30-P-1001-02K

螺栓 - 连接转速传感器到车轮支架

Nm

8

8
