AR42.45-P-0820-02LW
分开/安装连接器

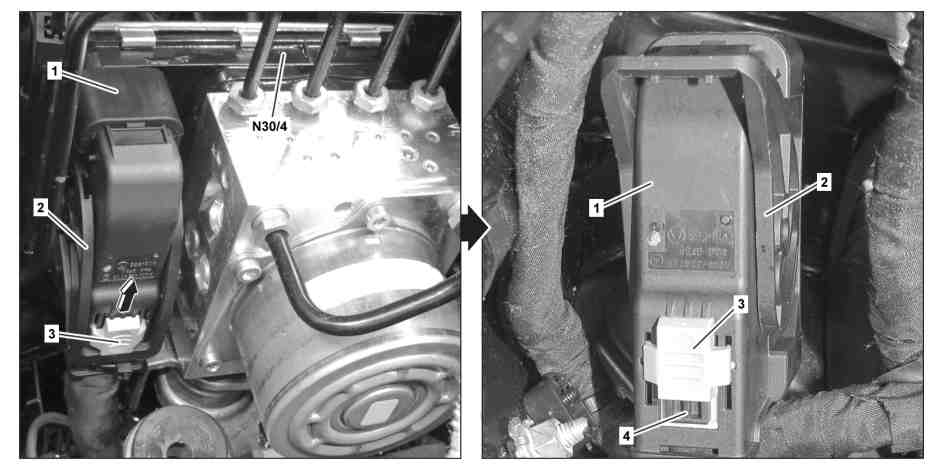

P42.45-2768-09
2
支架
N30/4
电控车辆稳定行驶系统 (ESP) 控制单元
p
如果电气连接器 (1), 支架 (2) 或锁止装置 (3) 损坏, 则务必更换电气连接器 (1).
否则, 电气连接器 (1) 会从电控车辆稳定行驶系统 (ESP®) 控制单元 (N30/4) 上分开.
断开电气连接器 (1)
1
将锁止装置 (3) 向上推 (箭头所示), 直至露出解锁装置 (4).
2
按住解锁装置 (4), 然后将支架 (2) 向上转至极限位置.
i
通过转动支架 (2) 将电气连接器 (1) 稍稍从电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4) 中的套管中推出. 切勿使用工具.
3
将电气连接器 (1) 从电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4) 上断开.
p
执行此操作时, 切勿操作支架 (2) 处的电气连接器 (1).
否则会损坏支架 (2).
4
向下转动支架 (2), 直至其锁止就位, 然后将锁止装置 (3) 向回推到解锁装置 (4) 上.
连接电气连接器 (1)
5
将锁止装置 (3) 向上推 (箭头所示), 直至露出解锁装置 (4).
6
按住解锁装置 (4), 然后将支架 (2) 向上转至极限位置.
7
将电气连接器 (1) 推到电控车辆稳定行驶系统 (ESP®) 控制单元 (N30/4) 的套管上, 直至其均匀地与套管的整个长度接触.
p
执行此操作时, 切勿操作支架 (2) 处的电气连接器 (1).
否则会损坏支架 (2).
8
向下转动支架 (2), 直至其锁止就位, 然后将锁止装置 (3) 向回推到解锁装置 (4) 上.
i
这可以将电气连接器 (1) 拉入最终位置, 并将其锁止.
