发动机

264 属于型号213, 238, 257

更改提示

06.02.2019

螺栓 - 连接真空泵到气缸盖/气缸盖罩

BA43.05-P-1001-01Q

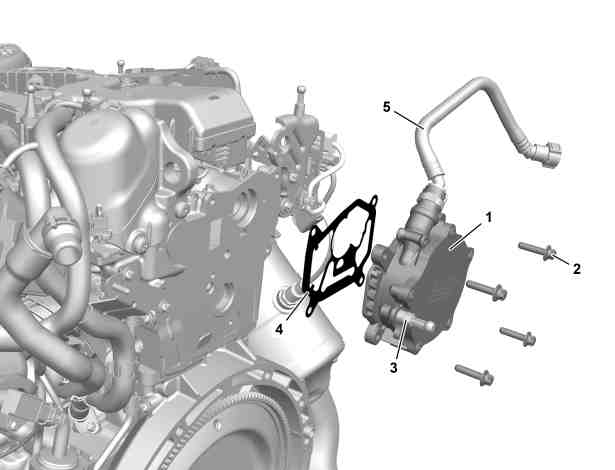

1

真空泵

2

螺栓 (4 个)

3

球头

4

密封件

5

真空管路

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下发动机罩.

AR01.10-P-2405MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机罩.

2

拆下发动机后罩.

AR01.10-P-2408MRH

3

将真空管路 (5) 从真空泵 (1) 上分开.

4

拆下螺栓 (2).

n
螺栓 - 连接真空泵到气缸盖/气缸盖罩

*BA43.05-P-1001-01Q

5

拆下真空泵 (1).

i
安装:
安装新密封件 (4).

注意真空泵 (1) 驱动器的位置.

6

松开球头 (3).

更换真空泵 (1) 时.

n
球头 - 连接发动机罩到气缸盖罩/真空泵

*BA01.20-P-1010-03B

7

按照拆卸的相反顺序进行安装.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

8

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

9

安装发动机罩.

AR01.10-P-2405MRH

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1010-03B

球头 - 连接发动机罩到气缸盖罩/真空泵

Nm

5

n
真空泵

号码

名称

发动机 264

BA43.05-P-1001-01Q

螺栓 - 连接真空泵到气缸盖/气缸盖罩

第 1 级

Nm

8

第 2 级

∡°

30
