AR43.10-P-0023LW
检查止回阀
08.02.2017
型号
205
型号
213
型号
238
型号
253
P43.10-2166-08
图示为车型 205
1
护盖
A7/7
制动辅助系统 (BAS) 制动助力器
2
支杆

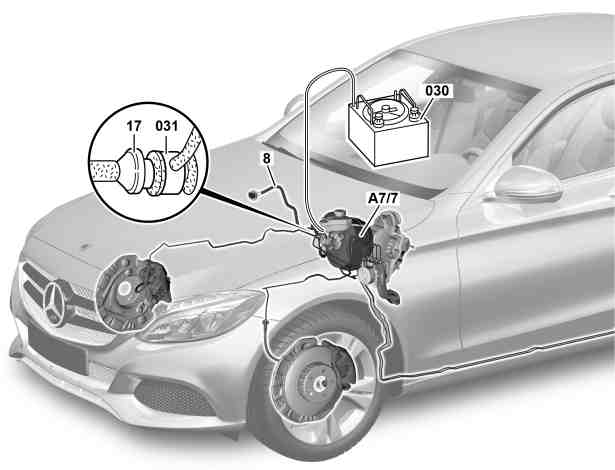

图示为车型 205
030
真空检测装置
031
检查接口
8
真空管路
17
止回阀
A7/7
制动辅助系统 (BAS) 制动助力器
P43.10-2170-06
e
拆卸
1
拆下左侧和右侧雨刮器臂
AR82.30-P-6100LW
2
拆下护盖 (1)
3
拆下支杆 (2)
g
检验
4
踩下制动踏板数次, 降低制动辅助系统 (BAS) 制动助力器 (A7/7) 中的真空
5
将带检查接口 (031) 的真空检测装置 (030) 连接到制动辅助系统 (BAS) 制动助力器 (A7/7) 上

型号 238
AR43.10-P-0024-01LWO
型号 205, 213, 253
AR43.10-P-0024-01V
l
真空检测装置
*201589132100
l
测试接头
*168589086300
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
6
达到测试压力时, 起动发动机然后关闭
i
踩下制动踏板, 降低过多的测试压力.
检查制动助力器真空系统中的阀门/压力
*BE43.10-P-1006-01G
7
检查止回阀 (17)
检查制动助力器真空系统中的阀门/压力
*BE43.10-P-1006-01G
如果出现故障
↓
将真空管路 (8) 连同止回阀 (17) 一起更换.

AR43.10-P-0355LW
8
将带检查接口 (031) 的真空检测装置 (030) 从制动辅助系统 (BAS) 制动助力器 (A7/7) 上断开

型号 238
AR43.10-P-0024-01LWO
型号 205, 213, 253
AR43.10-P-0024-01V
d
安装
9
安装左侧和右侧雨刮器臂
AR82.30-P-6100LW
10
安装护盖 (1)
11
安装支杆 (2)
n
螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架
*BA62.30-P-1003-02K
n
螺钉/螺栓 - 连接下部支杆到前围板
*BA62.30-P-1004-02K
气压制动助力器的检验值
号码
名称
型号 205
型号 213
BE43.10-P-1006-01G
检查制动助力器真空系统中的阀门/压力
测试压力 (真空)
bar
0,75…0,8
0,75…0,8
测试周期
s
30
30
允许的压力损失
bar
≤0,2
≤0,2
气压制动助力器的检验值
号码
名称
型号 238
型号 253
BE43.10-P-1006-01G
检查制动助力器真空系统中的阀门/压力
测试压力 (真空)
bar
0,75…0,8
0,75…0,8
测试周期
s
30
30
允许的压力损失
bar
≤0,2
≤0,2
n
带前部加强件的前端
号码
名称
型号 205
型号 213
BA62.30-P-1003-02K
螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架
Nm
50
50
n
带前部加强件的前端
号码
名称
型号 238
型号 253
BA62.30-P-1003-02K
螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架
Nm
50
50
n
带前部加强件的前端
号码
名称
型号 205
型号 213
BA62.30-P-1004-02K
螺钉/螺栓 - 连接下部支杆到前围板
Nm
23
23
n
带前部加强件的前端
号码
名称
型号 238
型号 253
BA62.30-P-1004-02K
螺钉/螺栓 - 连接下部支杆到前围板
Nm
23
23
201 589 13 21 00
真空检测装置
168 589 08 63 00
测试接头
