AR43.10-P-0024-01V
在制动助力器上连接/断开测试装置
型号
117, 156, 176, 242, 246
201 589 13 21 00
真空检测装置
168 589 08 63 00
测试接头

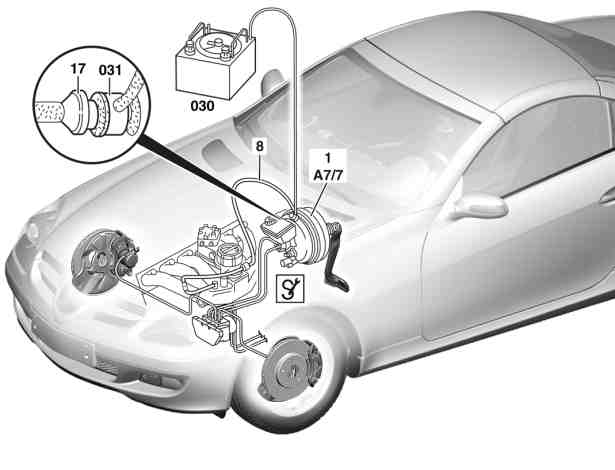

P43.10-2128-06
1.1
型号 118, 177, 247
型号 211, 219装配自适应制动器 (ABR)
将真空管路 (8) 的止回阀 (17) 从制动助力器 (1) 上分开.
1.2
型号 117, 156, 176, 242, 246
型号 171
型号 172
型号 204, 207
型号 205, 253, 293
型号 212, 218
型号 213
型号 216, 221
型号 217, 222, 231
型号 463
始自2019年款
将真空管路 (8) 的止回阀 (17) 从制动辅助系统 (BAS) 制动助力器 (A7/7) 上分开.
2.1
型号 118, 177, 247
型号 211, 219装配自适应制动器 (ABR)
连接制动助力器 (1) 与真空管路 (8) 之间的
l
检查接口 (031).
2.2
型号 117, 156, 176, 242, 246
型号 171
型号 172
型号 204, 207
型号 205, 253, 293
型号 212, 218
型号 213
型号 216, 221
型号 217, 222, 231
型号 463
始自2019年款
连接制动辅助系统 (BAS) 制动助力器 (A7/7) 与真空管路 (8) 之间的
l
检查接口 (031).
3
将
l
真空检测装置 (030) 连接到
l
检查接口 (031) 上.
