型号

205

型号

213

型号

253

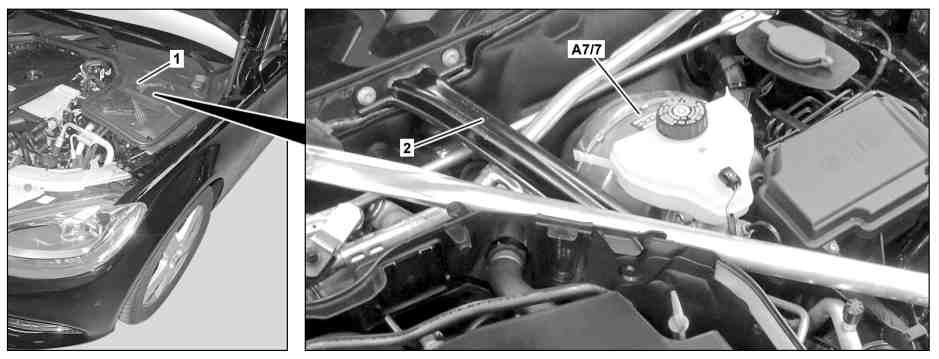

图示为车型 205.0## 1#

1

护盖

A7/7

制动辅助系统 (BAS) 制动助力器

2

支杆

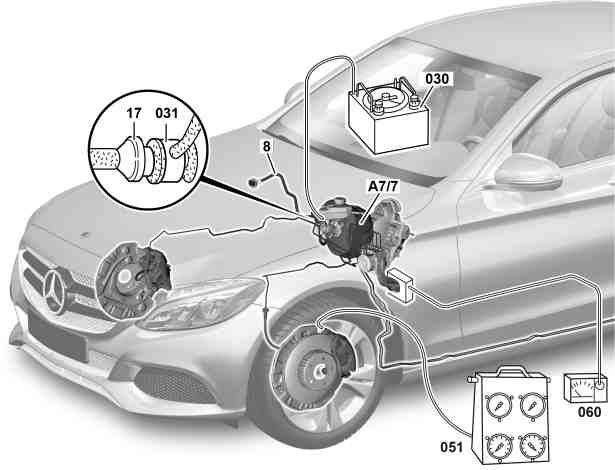

图示为车型 205.0## 1#

030

真空检测装置

031

检测接口

051

检测仪

060

踏板力计

8

真空管路

17

止回阀

A7/7

制动辅助系统 (BAS) 制动助力器

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

e

拆卸

1

拆下两个雨刮器臂

AR82.30-P-6100LW

2

拆下驾驶员侧的护盖 (1)

3

拆下乘客侧的护盖 (1)

型号 213, 253

4

拆下雨刮器臂下方的通风管道-排水管道

型号 213, 253

5

拆下支杆 (2)

6

清洁制动液储液罐上的盖子周围区域

p

打开前, 彻底清洁盖的周围区域.

否则, 液压部件中的污垢微粒可能会导致制动系统故障和完全失灵.

零件清洁剂

*BR00.45-Z-1028-04A

7

打开制动液储液罐的盖

8

拆下驾驶员侧的前轮

AR40.10-P-1102A

g

检验

9

将加注装置连接到制动液储液罐上

A

000 588 01 82 00 加注设备

WS25.00-P-0016B

g

制动液概述

BB00.40-P-0330-01A

g

制动液（DOT 4 plus）

BB00.40-P-0331-00A

10

踩下制动踏板数次, 降低制动辅助系统 (BAS) 制动助力器 (A7/7) 中的真空

11

将带检测接口 (031) 的真空检测装置 (030) 连接到制动辅助系统 (BAS) 制动助力器 (A77) 上

AR43.10-P-0024-01V

l
真空检测装置

*201589132100

l
测试接头

*168589086300

12

松开驾驶员侧前部制动钳处的排气螺钉, 然后连接检测仪 (051)

A

000 588 07 21 00 检测仪

WS42.00-P-0014B

p

使用正确的连接管 (树脂连接管, 锥形连接管等).

否则可能导致泄漏及测量误差.

13

对检测仪仪 (051) 进行排气

14

将踏板力计 (060) 连接到制动踏板处

A

000 588 05 21 00 滚筒式制动试验台

WS42.00-P-0006B

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

15

起动发动机并产生规定的真空值

i
如果未能达到此真空值或真空度立即下降, 可能是制动辅助系统 (BAS) 制动助力器 (A7/7) 与制动主缸之间的密封件损坏, 或真空管路 (8) 中的止回阀 (17) 存在故障.

制动管路压力

*BE43.10-P-1004-01G

如果未达到规定的真空值

↓

关闭发动机, 并检查止回阀 (17) 的情况.

AR43.10-P-0023LW

16

更换制动辅助系统 (BAS) 制动助力器 (A7/7) 和制动总泵之间的密封件

如果未达到规定真空度或真空度立即下降且止回阀 (17) 未损坏.

AR42.10-P-0300LW

17

在制动踏板上施加规定的力, 然后读取检测仪 (051) 上的管路压力

制动管路压力

*BE43.10-P-1004-01G

如果未达到管路压力

↓

更换制动辅助系统 (BAS) 制动助力器 (A7/7).

AR43.10-P-0350LW

18

关闭发动机

19

从制动踏板上拆下踏板力计 (060)

20

从制动辅助系统 (BAS) 制动助力器 (A7/7) 上断开带检测接口 (031) 的真空检测装置 (030)

AR43.10-P-0024-01V

21

断开检测仪 (051) 和连接管, 然后完全拧入驾驶员侧制动钳处的排气螺钉

22

对驾驶员侧的制动钳进行排气

型号 205, 253

AR42.10-P-0010-02LW

型号 213

AR42.10-P-0010-02LWE

n
型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

带代码B06 (银色漆制动钳)

型号 205.086/087/286/287/386/387/486/487

带代码B07 (AMG - 陶瓷制动器)

型号 205.086/087/286/287/386/387/486/487

带代码U70 (漆成红色的制动钳)

型号 253制动钳处的排气螺钉

*BA42.10-P-1003-10W

n
型号 213制动钳处的排气螺钉

*BA42.10-P-1003-10X

23

将加注装置从制动液储液罐上断开

24

检查并校正制动液储液罐中的工作液液位

e

型号 205

AP42.10-P-4210CAA

e

型号 213, 253

AP42.10-P-4210B

d

安装

25

安装驾驶员侧的前轮

AR40.10-P-1102A

26

用盖密封制动液储液罐

27

安装支杆 (2)

n
螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

*BA62.30-P-1003-02K

n
螺钉/螺栓 - 连接下部支杆到前围板

*BA62.30-P-1004-02K

28

将通风管道/排水管道安装到雨刮器臂下方

型号 213, 253

29

安装乘客侧的护盖 (1)

型号 213, 253

30

安装驾驶员侧的护盖 (1)

31

安装两个雨刮器臂

AR82.30-P-6100LW

气压制动助力器的检验值

号码

名称

型号 205

型号 213

BE43.10-P-1004-01G

制动管路压力

真空 0.92 至 0.98 bar

制动踏板上的压力

50 N

bar

22

22

100 N

bar

41

41

150 N

bar

61

61

200 N

bar

80

80

250 N

bar

85

100

气压制动助力器的检验值

号码

名称

型号 253

BE43.10-P-1004-01G

制动管路压力

真空 0.92 至 0.98 bar

制动踏板上的压力

50 N

bar

22

100 N

bar

41

150 N

bar

61

200 N

bar

80

250 N

bar

100

n
前轴制动钳

号码

名称

型号 205

型号 253

BA42.10-P-1003-10W

制动钳处的排气螺钉

Nm

18

14

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1003-10X

制动钳处的排气螺钉

Nm

14

14

n
带前部加强件的前端

号码

名称

型号 205

型号 213

BA62.30-P-1003-02K

螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

Nm

50

50

n
带前部加强件的前端

号码

名称

型号 253

BA62.30-P-1003-02K

螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

Nm

50

n
带前部加强件的前端

号码

名称

型号 205

型号 213

BA62.30-P-1004-02K

螺钉/螺栓 - 连接下部支杆到前围板

Nm

23

23

n
带前部加强件的前端

号码

名称

型号 253

BA62.30-P-1004-02K

螺钉/螺栓 - 连接下部支杆到前围板

Nm

23

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
