型号

205

型号

213

型号

253

更改提示

12.09.2017

螺母 - 连接上部支杆到前围板

车型 205

BA62.30-P-1002-02K

12.09.2017

螺母 - 连接上部支杆到前围板

车型 213

BA62.30-P-1002-02K

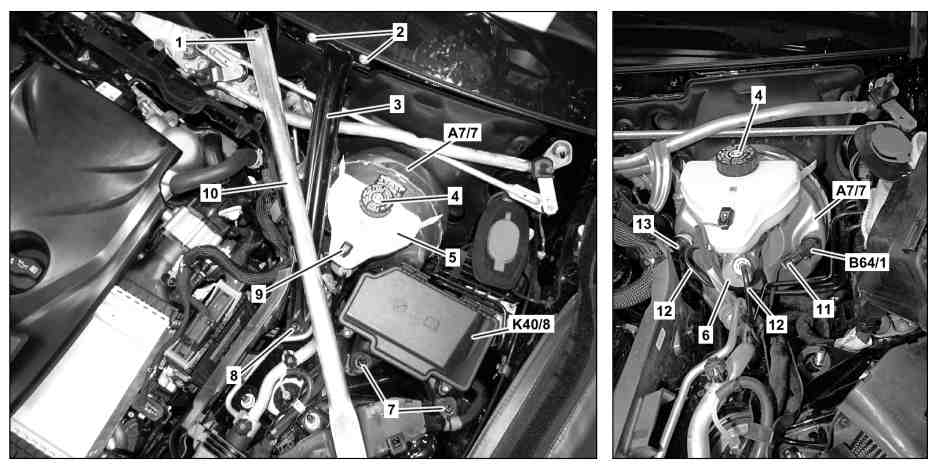

图示为车型 205

2

螺栓

7

螺母

12

制动管路

3

支杆

8

螺栓

13

真空管路

4

盖

9

电气连接器

A7/7

制动辅助系统 (BAS) 制动助力器

5

制动液储液罐

10

支杆

B64/1

制动器真空传感器

6

制动总泵

11

电气连接器

K40/8

发动机保险丝和继电器模块

14

螺母

15

导向销

16

制动踏板

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

关于无法从外部观察到制动液是否损失的说明

AH42.10-P-9406-02A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

e
d

拆卸/安装

1

踩下制动踏板数次, 降低制动辅助系统 (BAS) 制动助力器 (A7/7) 中的真空

2

拆下左侧和右侧雨刮器臂

AR82.30-P-6100LW

3

拆下发动机舱中左侧和右侧减震器固定轮拱上的护盖

4

拆下雨刮器臂下方的通风管道-排水管道

型号 213

型号 253

5

拆下支杆 (10)

n
螺母 - 连接上部支杆到前围板

*BA62.30-P-1002-02K

n
螺钉/螺栓 - 连接上部支杆到减震器固定轮拱支撑架

*BA62.30-P-1001-02K

6

拆下螺栓 (2, 8), 然后取下支杆 (3)

n
螺钉/螺栓 - 连接下部支杆到前围板

*BA62.30-P-1004-02K

n
螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

*BA62.30-P-1003-02K

7

遮盖修理区域中的油漆表面

p

防止制动液接触油漆表面.

否则流出的制动液会导致损坏.

8

松开盖 (4), 然后将滤网从制动液储液罐 (5) 上拆下

p

打开前, 彻底清洁盖 (4) 的周围区域.

否则, 液压部件中的微小污垢微粒可能会导致制动系统故障和完全失灵.

零件清洁剂

*BR00.45-Z-1028-04A

9

抽出制动液储液罐 (5) 中的制动液

10

将软管从制动液储液罐 (5) 上分开并使用合适的密封塞密封开口

型号 205, 213, 253 带变速箱716

l
记录旋塞

*129589009100

11

密封制动液储液罐 (5)

12

将电气连接器 (9) 从制动液液位开关上断开

13

松开发动机保险丝和继电器模块 (K40/8) 的螺母 (7)

14

将发动机保险丝和继电器模块 (K40/8) 在保持管路连接的情况下放到一旁

m

清洁

15

清洁制动总泵 (6) 的制动管路 (12) 的连接区域

p

打开制动系统之前, 必须彻底清洁分离点的周围区域.

否则, 液压部件中的微小污垢微粒可能会导致制动系统故障和完全失灵.

i
制动系统打开时, 切勿使用压缩空气进行清洁.

只能使用干净的无绒布.

零件清洁剂

*BR00.45-Z-1028-04A

16

根据连接情况标记制动管路 (12)

17

将制动管路 (12) 从制动总泵 (6) 上拆下

p

密封制动总泵 (6) 连接管.

否则, 异物可能会进入制动总泵 (6) 并造成损坏.

n
型号 213

带代码B07 (AMG - 陶瓷制动器)

型号 213

除了代码B07 (AMG - 陶瓷制动器)限位螺钉 - 连接制动管路到制动总泵

*BA42.10-P-1003-04P

n
型号 205 （205.086/087/286/287/387/487除外）

型号 205.086/087/286/287/387/487

型号 253限位螺钉 - 连接制动管路到制动总泵

*BA42.10-P-1003-04O

l
记录旋塞

*129589009100

l
套筒扳手头

*000589750300

18

将真空管路 (13) 从制动助力器 (A7/7) 中拉出

19

将电气连接器 (11) 从制动器真空传感器 (B64/1) 上分开

20

拆下驾驶员侧仪表板下方的饰板

型号 213

AR68.10-P-1501LWE

型号 205

型号 253

AR68.10-P-1500LW

21

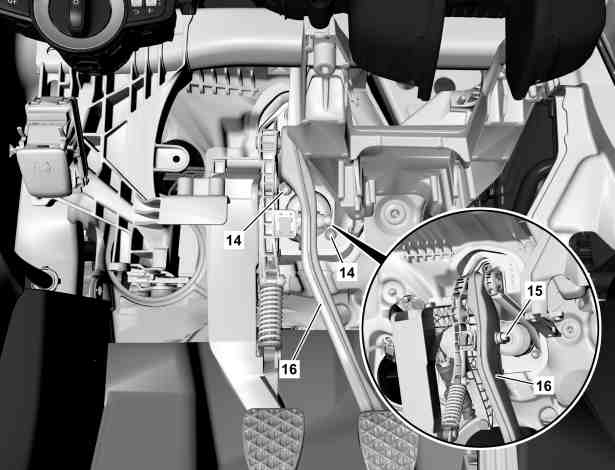

将导向销 (15) 从制动踏板 (16) 上拆下

n
连接制动助力器到制动踏板

*BA43.10-P-1002-01J

22

从制动辅助系统 (BAS) 制动助力器 (A7/7) 上松开螺母 (14)

n
螺母 - 连接制动助力器支架到前端

*BA43.10-P-1001-01J

23

小心将制动管路 (12) 推到一旁, 然后将制动辅助系统 (BAS) 制动助力器 (A7/7) 从发动机舱中拆下

p

切勿使制动管路 (12) 变形.

否则制动系统会发生故障.

p

拆卸/安装制动辅助系统 (BAS) 制动助力器 (A7/7) 时切勿损坏防尘罩.

否则制动辅助系统 (BAS) 制动助力器 (A7/7) 可能会发生故障.

24

拆下制动总泵 (6)

更换制动辅助系统 (BAS) 制动助力器 (A7/7) 时.

AR42.10-P-0300LW

25

按照拆卸的相反顺序进行安装

26

对制动系统进行排气

型号 213

AR42.10-P-0010LWE

型号 205

型号 253

AR42.10-P-0010LW

g

检验

27

在试验台上进行制动测试

e

AP42.00-P-4290BA

n
制动管路, 制动软管

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

BA42.10-P-1003-04O

限位螺钉 - 连接制动管路到制动总泵

直径 4.75 mm

Nm

18

18

直径 6.00 mm

Nm

18

18

直径 8.00 mm

Nm

24

24

n
制动管路, 制动软管

号码

名称

型号 253

BA42.10-P-1003-04O

限位螺钉 - 连接制动管路到制动总泵

直径 4.75 mm

Nm

16

直径 6.00 mm

Nm

16

直径 8.00 mm

Nm

-

n
制动管路, 制动软管

号码

名称

车型 213, 不带代码 B06/B07

车型 213, 带代码 B06/B07

BA42.10-P-1003-04P

限位螺钉 - 连接制动管路到制动总泵

Nm

16

16

n
气动制动助力器

号码

名称

型号 205

型号 213

BA43.10-P-1001-01J

螺母 - 连接制动助力器支架到前端

Nm

22

22

n
气动制动助力器

号码

名称

型号 253

BA43.10-P-1001-01J

螺母 - 连接制动助力器支架到前端

Nm

22

n
气动制动助力器

号码

名称

型号 205

型号 213

BA43.10-P-1002-01J

连接制动助力器到制动踏板

Nm

22

22

n
气动制动助力器

号码

名称

型号 253

BA43.10-P-1002-01J

连接制动助力器到制动踏板

Nm

22

n
带前部加强件的前端

号码

名称

型号 205

型号 213

BA62.30-P-1001-02K

螺钉/螺栓 - 连接上部支杆到减震器固定轮拱支撑架

第 1 级

Nm

50

35

第 2 级

Nm

-

50

第 3 级

松开

∡°

-

180

第 4 级

Nm

-

50

n
带前部加强件的前端

号码

名称

型号 253

BA62.30-P-1001-02K

螺钉/螺栓 - 连接上部支杆到减震器固定轮拱支撑架

第 1 级

Nm

50

第 2 级

Nm

-

第 3 级

松开

∡°

-

第 4 级

Nm

-

n
带前部加强件的前端

号码

名称

型号 205

型号 213

BA62.30-P-1002-02K

螺母 - 连接上部支杆到前围板

Nm

35

35

n
带前部加强件的前端

号码

名称

型号 253

BA62.30-P-1002-02K

螺母 - 连接上部支杆到前围板

Nm

23

n
带前部加强件的前端

号码

名称

型号 205

型号 213

BA62.30-P-1003-02K

螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

Nm

50

50

n
带前部加强件的前端

号码

名称

型号 253

BA62.30-P-1003-02K

螺钉/螺栓 - 连接下部支杆到减震器固定轮拱支撑架

Nm

50

n
带前部加强件的前端

号码

名称

型号 205

型号 213

BA62.30-P-1004-02K

螺钉/螺栓 - 连接下部支杆到前围板

Nm

23

23

n
带前部加强件的前端

号码

名称

型号 253

BA62.30-P-1004-02K

螺钉/螺栓 - 连接下部支杆到前围板

Nm

23

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
