型号

205

型号

213

型号

238

型号

253

图示为车型 205

1

真空管路

5

电缆管道

2

止回阀

6

横隔板

3

密封件

A7/7

制动辅助系统 (BAS) 制动助力器

4

连接点

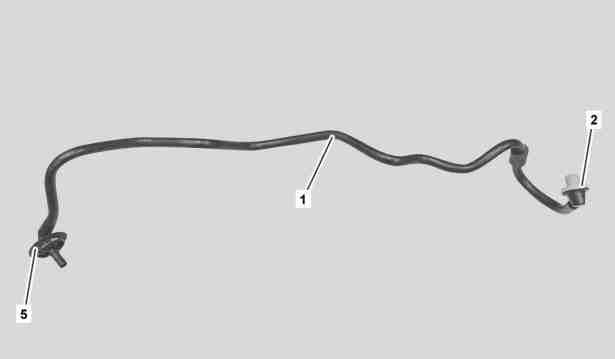

1

真空管路

2

止回阀

5

电缆管道

e
d

拆卸/安装

1

踩下制动踏板数次, 降低制动辅助系统 (BAS) 制动助力器 (A7/7) 中的真空

2

拆下风挡玻璃雨刮器系统

AR82.30-P-6400LW

3

将带止回阀 (2) 的真空管路 (1) 从制动辅助系统 (BAS) 制动助力器 (A7/7) 的密封件 (3) 中拉出

i
安装:
检查密封件 (3) 是否损坏.

如果出现损坏

↓

更换密封件 (3).

4

断开连接点 (4) 处的真空管路 (1)

5

将电缆管道 (5) 从横隔板 (6) 上松开

6

将真空管路 (1) 从横隔板 (6) 上松开 (箭头所示), 然后将其与电缆管道 (5) 一起向右拆下

p

不要扭结真空管路 (1).

否则会损坏真空管路 (1).

i
注意安装位置.

7

将电缆管道 (5) 从真空管路 (1) 上拆下

更换真空管路 (1) 时.

8

按照拆卸的相反顺序进行安装

g

检验

9

在试验台上进行制动测试

e

AP42.00-P-4290BA
