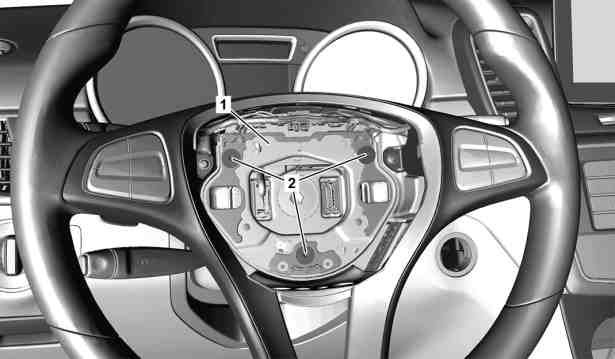

图示为车型 292

1

固定板

2

螺栓

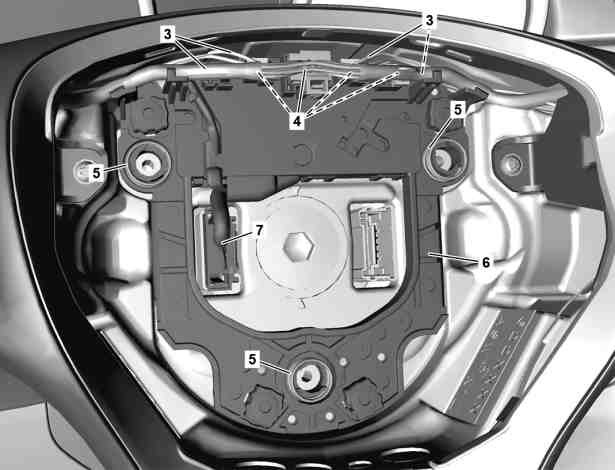

图示为车型 292

3

电气副线束

4

电气连接器

5

弹簧

6

接触板

7

电气连接器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将气囊从方向盘上拆下.

型号 204.0/2

截至2012年款

/AEJ11型号 204.9

截至2013年款/AEJ12

AR91.60-P-0660CW

型号 205, 213, 238, 253

AR91.60-P-0660LW

型号 217, 222

AR91.60-P-0660LF

型号 207, 212

截至2012年款

AR91.60-P-0660EW

型号 117, 172, 204.3, 218, 231, 242, 246

型号 204.0/2, 207, 212

始自2012年款

型号 204.9

始自2013年款

AR91.60-P-0660EL

型号 166, 292

AR91.60-P-0660GQ

型号 463

始自2019年款

AR91.60-P-0663XG

2

松开螺栓 (2).

n
型号 117, 242, 246螺栓 - 连接固定板/接触板到方向盘

*BA46.10-P-1002-02F

n
型号 172, 231螺栓 - 连接固定板/接触板到方向盘

*BA46.10-P-1006-02A

n
型号 204, 205, 207, 212, 213, 217, 218, 222, 238, 253螺栓 - 连接固定板/接触板到方向盘

*BA46.10-P-1002-02J

n
型号 166, 292螺栓 - 连接固定板/接触板到方向盘

*BA46.10-P-1003-02G

n
型号 463

始自2019年款螺栓 - 连接固定板/接触板到方向盘

*BA46.10-P-1006-02A

3

将电气插头从固定板 (1) 上断开.

如果已安装.

4

拆下固定板 (1).

i
注意下部弹簧 (5).

5

拆下弹簧 (5).

6

松开并断开电气连接器 (4, 7).

i
数量根据车辆装备而不同.

7

经电气副线束 (3) 铺设接触板 (6), 然后拆下.

8

按照拆卸的相反顺序进行安装.

n
方向盘

号码

名称

型号 117, 118

型号 242

BA46.10-P-1002-02F

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 176, 246

BA46.10-P-1002-02F

螺栓 - 连接固定板/接触板到方向盘

Nm

7

n
方向盘

号码

名称

型号 204

型号 205

BA46.10-P-1002-02J

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 207

型号 212

BA46.10-P-1002-02J

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 213

型号 217

BA46.10-P-1002-02J

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 218

型号 222

BA46.10-P-1002-02J

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 238

型号 253

BA46.10-P-1002-02J

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 166

型号 292

BA46.10-P-1003-02G

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 172

型号 231

BA46.10-P-1006-02A

螺栓 - 连接固定板/接触板到方向盘

Nm

7

7

n
方向盘

号码

名称

型号 463

始自2019年款

型号 463

截至2019年款

BA46.10-P-1006-02A

螺栓 - 连接固定板/接触板到方向盘

Nm

7
