型号

205

型号

213

型号

238

型号

253, 293

更改提示

29.03.2018

安全性相关部件的一般说明, 新增.

20.06.2018

操作螺栓的相关信息, 已修改.

操作步骤 3

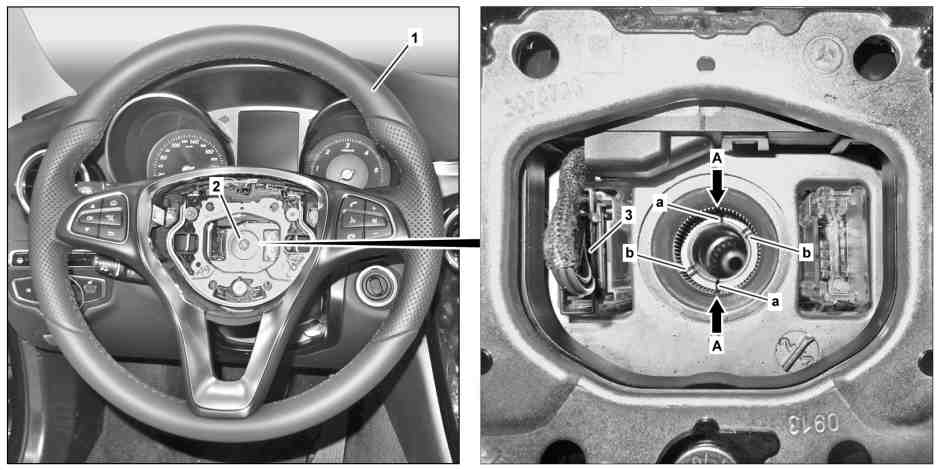

图示为车型 205

1

方向盘

a

标记

2

螺栓

b

标记

3

电气连接器

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将方向盘 (1) 转至中央位置.

i
前轮必须处于直向前的位置.

2

将气囊装置从方向盘 (1) 上拆下.

AR91.60-P-0660LW

3

反向固定方向盘 (1) 并拆下螺栓 (2).

i
安装:
重复使用螺栓 (2) 并用非水溶性笔做标记 (色点).

n
螺钉/螺栓 - 连接方向盘到转向轴

*BA46.10-P-1001-02J

如果螺栓 (2) 上已有标记 (色点)

↓

更换螺栓 (2).

4

松开并断开电气连接器 (3).

5

拆下方向盘 (1).

i
型号 205.### 1#

型号 213.### 1#

型号 238.### 1#

型号 253.### 1# , 293.### 1#

安装:
将方向盘 (1) 中花键的凹口 (箭头 A) 与转向轴上的标记 (a) 对正.

i
型号 205.### 2#

型号 213.### 2#

型号 238.### 2#

型号 253.### 2# , 293.### 2#

安装:
将方向盘 (1) 中花键的凹口 (箭头 A) 与转向轴上的标记 (b) 对正.

6

按照拆卸的相反顺序进行安装.

n
方向盘

号码

名称

型号 205

型号 213

BA46.10-P-1001-02J

螺钉/螺栓 - 连接方向盘到转向轴

Nm

80

80

n
方向盘

号码

名称

型号 238

型号 253

BA46.10-P-1001-02J

螺钉/螺栓 - 连接方向盘到转向轴

Nm

80

80

n
方向盘

号码

名称

型号 293

BA46.10-P-1001-02J

螺钉/螺栓 - 连接方向盘到转向轴

Nm

80
