AR46.10-P-0400LW
拆卸/安装转向柱管
29.04.2019
P46.10-3369-09
P46.10-3368-09
图示为车型 205, 装配带记忆功能的电动调节式驾驶员座椅/代码 (275)
P46.10-3370-09
图示为车型 205, 装配带记忆功能的电动调节式驾驶员座椅/代码 (275)
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
2
拆下仪表板下方的驾驶员侧盖板.
型号 293
AR68.10-P-1501EQ
型号 205, 253
AR68.10-P-1500LW
3
拆下驾驶员膝部气囊.
型号 205, 253, 293
带代码275 (带记忆功能的电动调节式驾驶员座椅)
带代码294 (膝部气囊)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
带代码294 (膝部气囊)
AR91.60-P-0200LW
4
拆下转向柱模块.
AR54.25-P-2802LW
5
松开饰件 (2) 并将其从仪表板上拆下.
型号 205, 253, 293
6

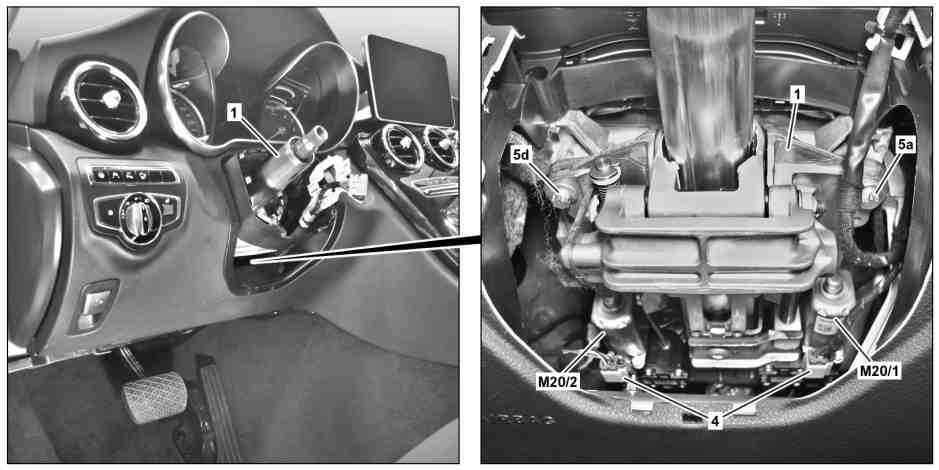

断开电气连接器 (4).
型号 205, 253, 293
带代码275 (带记忆功能的电动调节式驾驶员座椅)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
7
将电气连接器从电动转向锁控制单元上松开并断开.
型号 205, 213, 253 带变速箱716
8

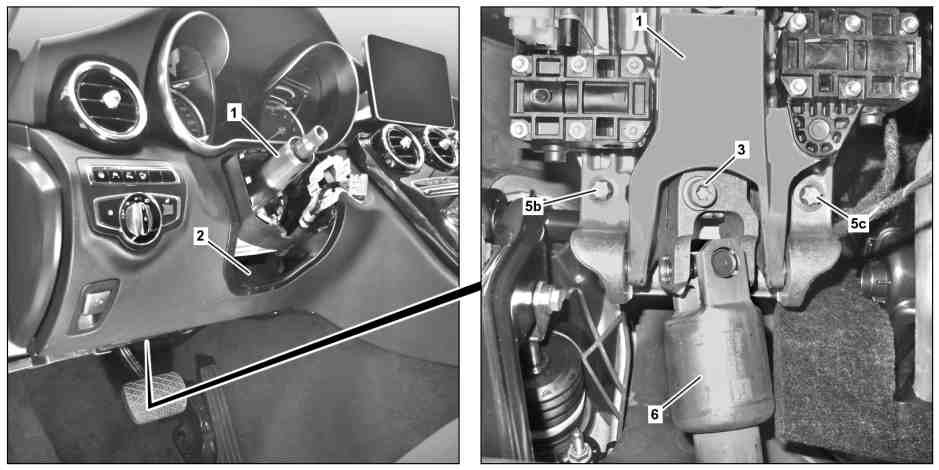

拆下螺栓 (3).
i
安装:
更换螺钉/螺栓 (3).
n
自锁螺栓 - 连接下部转向轴到上部转向轴
*BA46.10-P-1001-01N
9
将转向轴 (6) 从转向柱管 (1) 上拆下.
10
松开螺栓 (5a, 5b, 5c, 5d).
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
专业提示
severity=N
有关用铝螺栓进行螺栓连接的提示
AH00.00-P-0006-01RM
i
安装:
更换螺钉/螺栓 (5a, 5b, 5c, 5d).
先用手轻轻放置螺栓 (5a, 5b, 5c, 5d), 然后按给定顺序将其拧紧.
n
螺栓 - 连接转向柱管到仪表板下方横梁
*BA46.10-P-1001-03S
11.1
向下拆下转向柱管 (1).
型号 205, 253, 293
带代码275 (带记忆功能的电动调节式驾驶员座椅)
型号 213
p
型号 205, 253, 293
带代码275 (带记忆功能的电动调节式驾驶员座椅)
型号 213
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
转向柱前后调节马达 (M20/1) 和转向柱上下调节马达 (M20/2) 对横向力和冲击极其敏感.
切勿通过转向柱前后调节马达 (M20/1) 和转向柱上下调节马达 (M20/2) 操作转向柱管 (1).
否则转向柱前后调节马达 (M20/1) 和转向柱上下调节马达 (M20/2) 可能会损坏.
p
小心地拆下转向柱管 (1).
否则可能会损坏装饰件和电线.
i
安装:

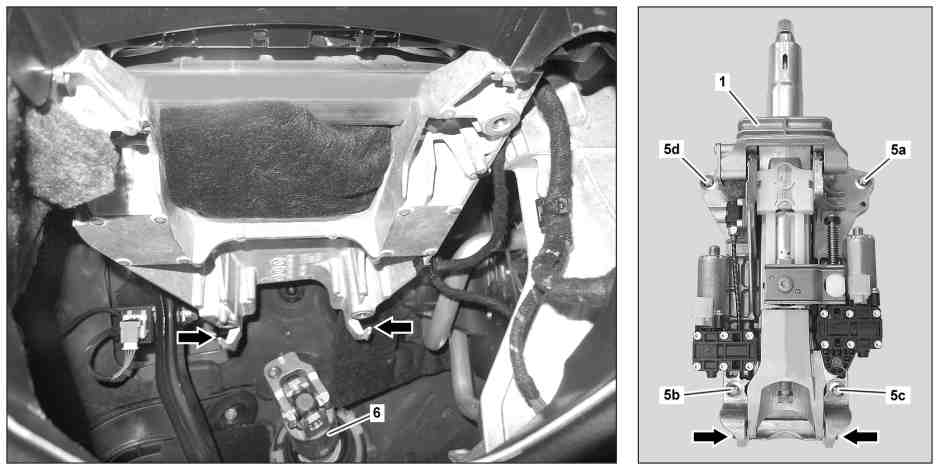

转向柱管 (1) 必须落座于支架中 (箭头所示).
11.2
通过仪表板向上拆下转向柱管 (1).
型号 205, 253, 293
除了代码275 (带记忆功能的电动调节式驾驶员座椅)
p
小心地拆下转向柱管 (1).
否则可能会损坏装饰件和电线.
i
安装:
转向柱管 (1) 必须落座于支架中 (箭头所示).
12
检查转向轴 (6) 的防尘罩是否损坏.
如果出现故障
BA46.10-P-1001-01N
自锁螺栓 - 连接下部转向轴到上部转向轴
Nm
23
23
BA46.10-P-1001-01N
自锁螺栓 - 连接下部转向轴到上部转向轴
Nm
23
23
BA46.10-P-1001-03S
螺栓 - 连接转向柱管到仪表板下方横梁
第 1 级
Nm
12
12
BA46.10-P-1001-03S
螺栓 - 连接转向柱管到仪表板下方横梁
第 1 级
Nm
12
12
115 589 03 59 00
长楔子
