型号

205

型号

213

型号

238

型号

253

型号

293

更改提示

20.11.2018

防尘罩的准确定位和接合, 新增.

步骤 6

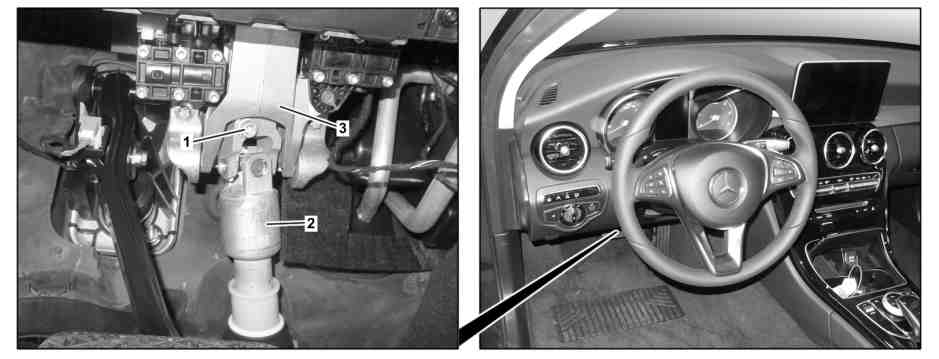

图示为车型 205

1

螺栓

3

转向柱管

2

转向轴

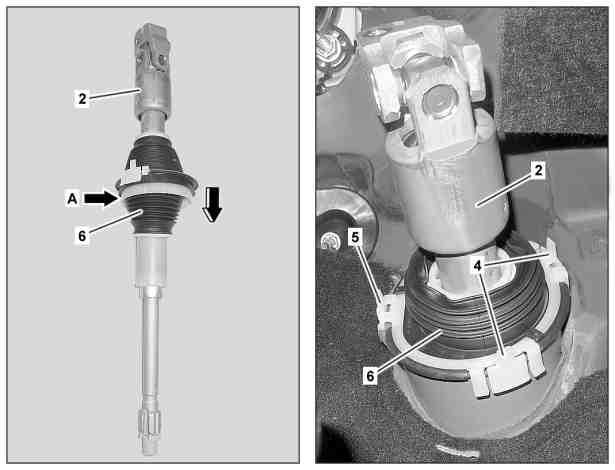

图示为车型 205, 中国本地数据技术/代码 (700) 除外

2

转向轴

4

固定卡

5

紧固夹

6

防尘罩

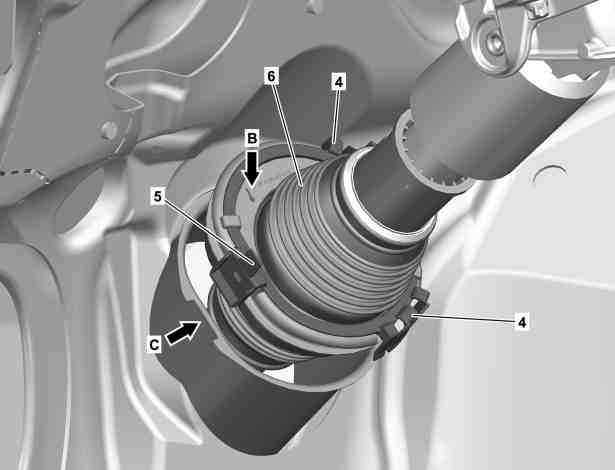

图示为车型 205

4

紧固夹

5

紧固夹

6

防尘罩

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e
d

拆卸/安装

1

将方向盘调节至最靠前且最高位置.

2

停用方向盘的方便出入功能.

型号 205, 253, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213, 238

带代码275 (记忆套件)

3

拆下驾驶员侧仪表板下方的护盖.

型号 293

AR68.10-P-1501EQ

型号 213, 238

AR68.10-P-1501LWE

型号 205, 253

AR68.10-P-1500LW

4

将转向联接器从转向轴 (2) 上分开.

型号 238

AR46.10-P-8000LWO

型号 205, 213, 253, 293

AR46.10-P-8000LW

5

拆下螺栓 (1), 然后将转向轴 (2) 从转向柱管 (3) 上分开.

i
安装:
更换螺栓 (1).

n
自锁螺栓 - 连接下部转向轴到上部转向轴

*BA46.10-P-1001-01N

6

松开紧固夹 (4, 5), 然后向上拆下转向轴 (2) 和防尘罩 (6).

p
安装:

确保紧固夹 (4, 5) 正确接合.

否则驾驶员辅助系统会发生故障.

i
安装:
箭头 (箭头 B) 必须朝向车辆底板.

紧固夹 (5) 必须位于切口 (箭头 C) 上方并卡入.

7

沿箭头方向将防尘罩 (6) 从转向轴 (2) 上拆下.

p
安装:

型号 205.### 2# , 213.### 2# , 238.### 2# , 253.### 2# , 293.### 2#

在区域 (箭头 A) 周围安装密封件.

否则, 车辆内部可能会听见发动机噪音.

i
注意安装位置.

维修孔盖密封型材

*BR00.45-Z-1051-01A

8

按照拆卸的相反顺序进行安装.

n
转向轴

号码

名称

型号 205

型号 213

BA46.10-P-1001-01N

自锁螺栓 - 连接下部转向轴到上部转向轴

Nm

23

23

n
转向轴

号码

名称

型号 238

型号 253

BA46.10-P-1001-01N

自锁螺栓 - 连接下部转向轴到上部转向轴

Nm

23

23

n
转向轴

号码

名称

型号 293

BA46.10-P-1001-01N

自锁螺栓 - 连接下部转向轴到上部转向轴

Nm

23

检修工具

号码

名称

订单号

BR00.45-Z-1051-01A

维修孔盖密封型材

A 001 987 70 46
