1

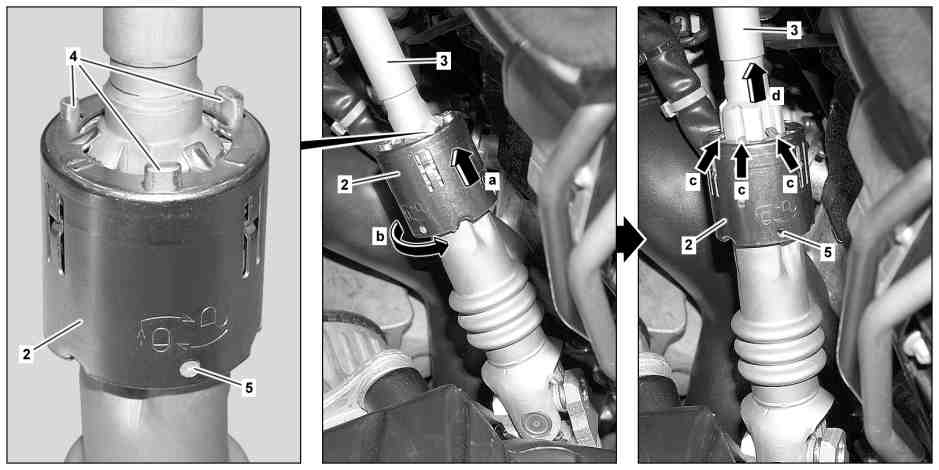

克服弹簧作用力向前围板 (箭头 a) 方向推动锁止装置 (2), 直到锁止装置可沿箭头方向 (箭头 b) 从销 (4) 上旋下.

i
戴上皮革手套.

2

沿箭头方向 (箭头 b) 转动锁止装置 (2), 直到达到极限位置.

i
达到极限位置时, 锁止装置 (2) 会明显卡止入位并发出接合声.

i
戴上皮革手套.

3

检查锁止装置 (2) 是否完全打开.

i
检查孔 (5) 中的绿色标记必须几乎完全消失. 销 (4) 已看不见且无法感觉到, 转向轴 (3) 中的凹槽必须与锁止装置 (2) 的凸耳对正 (箭头 c).

4.1

如果转向轴 (3) 未卡住.

将转向轴 (3) 向上拉出锁止装置 (2).

4.2

如果转向轴 (3) 较难拆下.

使用弯头连接件
l
(02), 套筒 (尺寸 16) (03) 和加长件 (04) 将转向轴 (3) 从锁止装置 (2) 中推出.

p
不要靠着锁止装置 (2) 支撑工具.

否则可能会损坏转向联轴节.

5

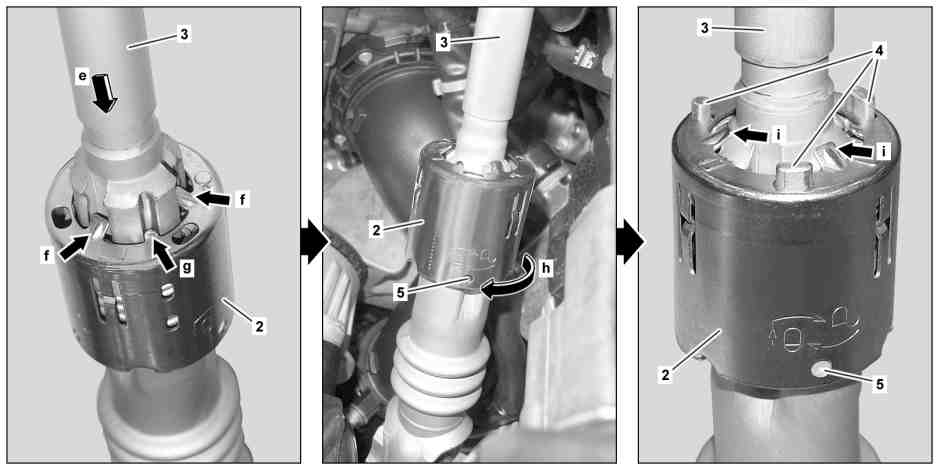

从上方将转向轴 (3) 插入锁止装置 (2) 中并滑入极限位置 (箭头 e).

i
锁止装置 (2) 处于特定位置 (箭头 f 和 g) 时才能插入转向轴 (3), 且必须用适当的力将其滑入锁止装置 (2) 中.

6

沿箭头方向 (箭头 b) 转动锁止装置 (2), 直到达到极限位置.

i
戴上皮革手套.

i
弹簧作用力会将锁止装置 (2) 向下推使其接合.

7

检查锁止装置 (2) 是否完全闭合.

i
锁止装置 (2) 完全闭合时, 检查孔 (5) 中的绿色标记完全可见, 销 (4) 会凸出至少 0.5 mm 且锁止装置 (2) 的凸耳完全靠在转向轴 (3) 上 (箭头 i).

此时, 不抬起的情况下无法转动锁止装置 (2).

i
戴上皮革手套.
