AR46.20-P-0600LW
拆卸/安装齿轮齿条式转向机构
16.12.2019
型号
205
型号
213
型号
253 （253.992/993除外）
型号
293
P46.20-2458-09

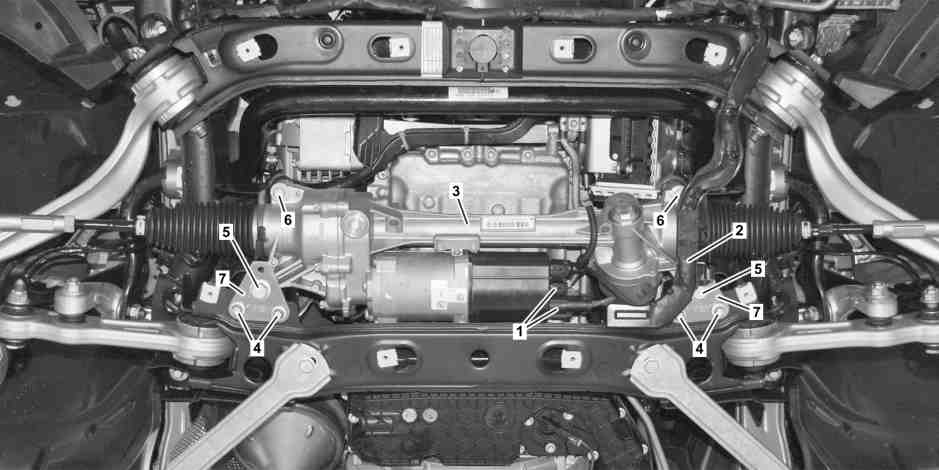

图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况
1
电气连接器
4
螺栓
6
螺栓
2
转向线束支架
5
螺栓
7
固定板
3
齿轮齿条式转向机构
P46.20-2462-09

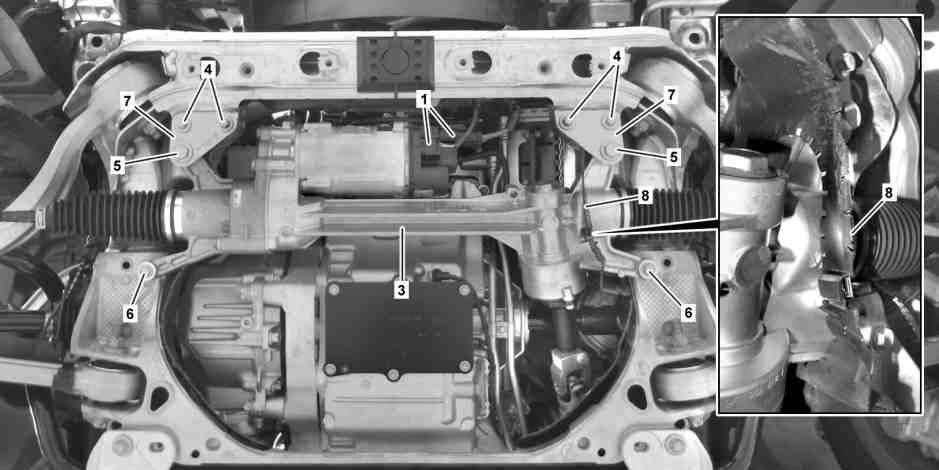

图示为装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况
1
电气连接器
6
螺栓
3
齿轮齿条式转向机构
7
固定板
4
螺栓
8
护盖
5
螺栓
a
风险
severity=D
操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险
切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.
AS00.00-Z-0035-01A
a
风险
severity=D
有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。
将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.
AS00.00-Z-0010-01A
专业提示
severity=N
有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示
AH00.00-Z-0300-01A
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
d
拆卸/安装
1
停用方向盘的方便出入功能.
型号 205, 253 （253.992/993除外）, 293

带代码275 (带记忆功能的电动调节式驾驶员座椅)

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
2
向前向上移动方向盘.
3
将方向盘转到中央位置 (前轮处于正前位置), 然后用固定装置固定就位.
p

如果转向联轴节已拆下, 则不得转动方向盘.

否则会损坏盘簧式电缆触点.
l
保持架
*129589012100
4
断开高电压车载电气系统的电源.

型号 293
AR47.70-P-1000EQ
型号 253.311/353/354/911/953/954
AR54.10-P-1150LVH
型号 213.016/050/053/054/216
AR54.10-P-1150LHV
型号 205.012/013/047/053/054/147/212/213/247/253
AR54.10-P-1150LW
5
拆下前轮.
AR40.10-P-1102A
6.1
拆下后部和中央发动机舱底部饰板.
型号 205, 253 （253.992/993除外）

型号 213
型号 205, 253 （253.992/993除外）
AR61.20-P-1105LW
型号 213
AR61.20-P-1105LWE
6.2
拆下前部和后部发动机舱底部饰板.
型号 293
AR61.20-P-1105EQ
7
从转向节上拆下转向横拉杆.
AR46.40-P-0200LW
8
将转向联接器从转向轴上拆下.

型号 205.0/1/2, 213, 253 （253.992/993除外）

带代码700 (中国本地技术内容)
AR46.10-P-8000-01LWA
型号 205.0/2/3/4, 213, 253 （253.992/993除外）

除了代码700 (中国本地技术内容)

型号 293
AR46.10-P-8000-01LW
n
型号 205.0/1/2, 213, 253 （253.992/993除外）

带代码700 (中国本地技术内容)自锁螺栓 - 连接转向联轴节到下部转向轴
*BA46.10-P-1003-01N
l
型号 205.0/2/3/4, 213, 253 （253.992/993除外）

除了代码700 (中国本地技术内容)

型号 293

发动机支座扳手套件
*001589011600
9
断开电气连接器 (1).
10
分开左侧转向线束支架 (2) 并放到一旁.
型号 205, 213, 253 （253.992/993除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
11
打开连接点处的护盖 (8), 然后折向一旁.
型号 205, 213, 253 （253.992/993除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)
12
支撑齿轮齿条式转向机构 (3), 然后固定以防其滑落.
13
松开螺栓 (4, 5, 6) 并拆下齿轮齿条式转向机构 (3).
i
型号 205, 213, 253 （253.992/993除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

安装:
重新安装转向线束支架 (2) 的固定卡.
i
安装:
更换螺栓 (4, 5, 6) 和固定板 (7).

首先安装螺栓 (4, 5, 6), 然后按照以下顺序拧紧螺栓: 螺栓 (4), 螺栓 (5), 螺栓 (6).
n
螺栓 - 连接电动齿轮齿条式转向机构到前轴托架
*BA46.20-P-1001-01Q
n
螺钉/螺栓 - 连接齿轮齿条式转向机构固定板到前轴托架
*BA46.20-P-1002-01Q
14
将转向联轴节从齿轮齿条式转向机构 (3) 上拆下.
更换齿轮齿条式转向机构 (3) 时.
AR46.10-P-8000LW
g
检验
15
检查齿轮齿条式转向机构 (3).
对事故车辆进行修理后.
修理事故车辆时评估转向机
AH46.20-P-9409-01A
如果出现故障
↓
更换齿轮齿条式转向机构 (3).
16
按照拆卸的相反顺序进行安装.
17
通过车辆文件系统 (VeDoc) 将新的齿轮齿条式转向机构 (3) 的转向机构编码输入在线车辆数据卡中.
更换齿轮齿条式转向机构 (3) 时.
i
务必重新存档.
18
进行底盘校正.
AR40.20-P-0200LW
n
转向轴
号码
名称
型号 205
型号 213
BA46.10-P-1003-01N
自锁螺栓 - 连接转向联轴节到下部转向轴
第 1 级
Nm
25
25
第 2 级
∡°
90
90
n
转向轴
号码
名称
型号 253
BA46.10-P-1003-01N
自锁螺栓 - 连接转向联轴节到下部转向轴
第 1 级
Nm
25
第 2 级
∡°
90
n
转向机
号码
名称
型号 205, 213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
型号 205, 213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)
BA46.20-P-1001-01Q
螺栓 - 连接电动齿轮齿条式转向机构到前轴托架
M8/M10
第 1 级
Nm
20
20
第 2 级
∡°
90
90
M12
第 1 级
Nm
100
100
第 2 级
∡°
90
90
n
转向机
号码
名称
型号 253
型号 293
BA46.20-P-1001-01Q
螺栓 - 连接电动齿轮齿条式转向机构到前轴托架
M8/M10
第 1 级
Nm
20
20
第 2 级
∡°
90
90
M12
第 1 级
Nm
100
100
第 2 级
∡°
90
90
n
转向机
号码
名称
型号 205, 213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
型号 205, 213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)
BA46.20-P-1002-01Q
螺钉/螺栓 - 连接齿轮齿条式转向机构固定板到前轴托架
M10
Nm
50
50
n
转向机
号码
名称
型号 253
型号 293
BA46.20-P-1002-01Q
螺钉/螺栓 - 连接齿轮齿条式转向机构固定板到前轴托架
M10
Nm
50
50
001 589 01 16 00
发动机支座扳手套件
129 589 01 21 00
保持架
