型号

205, 213, 238, 257

除了代码M005 (4MATIC)

n
转向机

号码

名称

型号 205, 213, 238, 257

除了代码M005 (4MATIC)

BA46.20-P-1005-01Q

齿轮齿条式转向机构的调节螺栓

Nm

60

检修工具

号码

名称

订单号

BR00.45-Z-1099-06A

福斯 Renolit CX-SPS 0, DB 供应规格 6810.51

A 002 989 64 51 11

1

小心地使用拔取工具
l

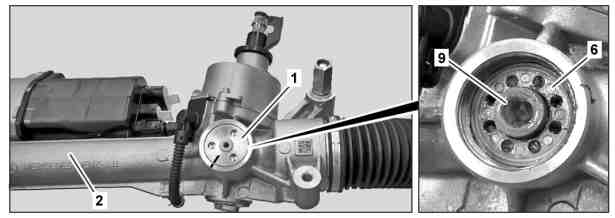

拆下调节螺栓 (1).

i
应小心以确保调节螺栓 (1) 的密封残留物不会进入转向机壳体 (2).

2

用干净的干布清洁转向机壳体 (2) 中调节螺栓 (1) 的螺纹.

3

拆下压缩弹簧 (9) 和止推件 (6).

4

在新的止推件 (6) 的所有侧面, 滑面 (适用于齿条) 以及压缩弹簧 (9) 的接触面上涂抹厚厚一层润滑脂.

5

在调节螺栓 (1) 的弹簧座上涂抹润滑脂, 然后插入止推件 (6) 和压缩弹簧 (9).

6

在新调节螺栓 (1) 的螺纹连接处涂抹润滑脂.

7

使用拔取工具
l
拧入新的调节螺栓 (1).
n

i
检查压缩弹簧 (9) 是否正确落座.

8

用套筒扳手
l
在齿轮齿条式转向机构上来回将齿条转到底十次, 然后移至中央位置.

i
注意转向机壳体 (2) 上的标记.

9

使用拔取工具
l
将调节螺栓 (1) 松开 180°, 然后拧入 90°.
