AR46.20-P-0601-03LW
检查压块和齿条之间的间隙
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
型号
205, 213, 238
除了代码M005 (4MATIC)
型号
257
更改提示
17.04.2018
止推件与转向齿条之间的间隙
车型 205
BE46.20-P-1001-01F
17.04.2018
止推件与转向齿条之间的间隙
车型 213
BE46.20-P-1001-01F
17.04.2018
止推件与转向齿条之间的间隙
车型 238
BE46.20-P-1001-01F
17.04.2018
止推件与转向齿条之间的间隙
车型 257
BE46.20-P-1001-01F
12.07.2018
止推件与转向齿条之间的间隙
车型 205, 213, 238, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
BE46.20-P-1001-01F
25.07.2018
齿条
车型 205, 213, 238, 257, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
BA46.20-P-1004-01Q
转向机的测试值
号码
名称
型号 205, 213, 238

除了代码M005 (4MATIC)
型号 257
BE46.20-P-1001-01F
止推件与转向齿条之间的间隙
mm
0,005...0,01
0,005...0,01
n
转向机
号码
名称
型号 205, 213, 238, 257

除了代码M005 (4MATIC)
型号 205, 213, 238, 257

带代码M005 (4MATIC)
BA46.20-P-1004-01Q
齿条
测试扭矩
Nm
20
12
001 589 67 21 00
扭力扳手
201 589 00 01 00
开口扳手
001 589 53 21 00
千分表
212 589 01 31 00
支架
1

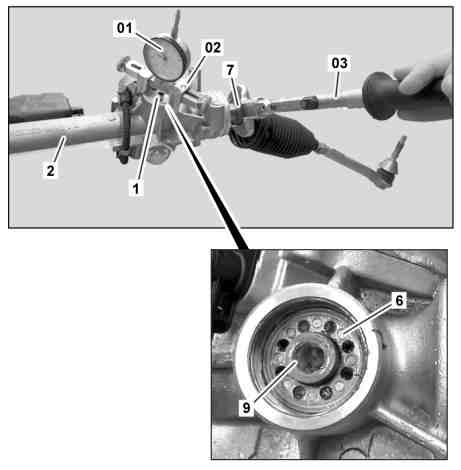

将带定心销的支架
l
(02) 安装到转向机壳体 (2) 处.
2
将定心销从支架 (02) 上拆下.
3
l
通过调节螺栓 (1) 将千分表 (01) 插入支架
l
(02) 中, 然后将探针放到止推件 (6) 上.
4
使用扭力扳手
l
(03) 和开口扳手
l
来回移动齿条 (7) 来测量止推件 (6) 和齿条 (7) 之间的游隙.
n

p
不得超出齿条 (7) 的规定测试扭矩.

否则无法正确检查游隙.
5
l
将支架 (02) 和千分表
l
(01) 从转向机壳体 (2) 上拆下.
P46.20-2481-12
