AR46.20-P-0601-03LWE
检查压块和齿条之间的间隙
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
型号
166, 218, 253, 292
型号
204, 212
带代码211 (直接转向)
型号
205, 213, 217, 222, 238
带代码M005 (4MATIC)
转向机的测试值
号码
名称
型号 212

带代码211 (直接转向)
BE46.20-P-1001-01C
止推件与转向齿条之间的间隙
mm
0,02...0,03
转向机的测试值
号码
名称
型号 204

带代码211 (直接转向)
BE46.20-P-1001-01E
止推件与转向齿条之间的间隙
mm
0,02...0,03
转向机的测试值
号码
名称
型号 166, 218, 253, 292, 293

型号 205, 213, 217, 222, 238

带代码M005 (4MATIC)
BE46.20-P-1001-01F
止推件与转向齿条之间的间隙
mm
0,02...0,03
n
转向机
号码
名称
型号 166
型号 292
BA46.20-P-1004-01O
齿条
测试扭矩
Nm
12
12
n
转向机
号码
名称
型号 205, 213, 238, 257

带代码M005 (4MATIC)
型号 253
BA46.20-P-1004-01Q
齿条
测试扭矩
Nm
12
12
n
转向机
号码
名称
型号 217, 222 （222.150除外）

带代码M005 (4MATIC)
BA46.20-P-1007-01P
齿条
测试扭矩
Nm
12
n
转向机
号码
名称
型号 204 （204.08/09/28/29/38/904/937/98/99除外）

带代码211 (直接转向)
型号 212 （212.067/08/090/091/093/094/097/099/267/28/291/293/294/297/299除外）

带代码211 (直接转向)
BA46.20-P-1008-01N
齿条
测试扭矩
Nm
20
20
n
转向机
号码
名称
型号 218 （218.367/368/391/393/394/967/968/991/993/994除外）
型号 218.367/368/391/393/394/967/968/991/993/994
BA46.20-P-1008-01N
齿条
测试扭矩
Nm
12
12
201 589 00 01 00
开口扳手
001 589 53 21 00
千分表
212 589 01 31 00
支架

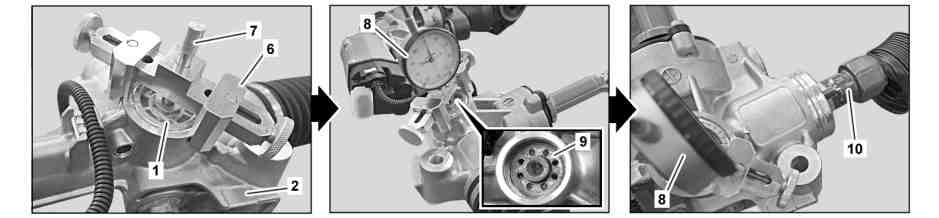

P46.20-2493-07
1
将带定心销 (7) 的支架
l
(6) 安装到转向机壳体 (2) 上.
2
将定心销 (7) 从支架 (6) 上拆下.
3
l
通过调节螺栓 (1) 将千分表 (8) 插入支架
l
(6) 中, 然后将测量端放到止推件 (9) 上.
4
用开口扳手
l
来回移动齿条 (10), 测量止推件 (9) 和齿条 (10) 之间的游隙并记录下来.型号 205, 213, 238

带代码M005 (4MATIC)

型号 253


n
型号 217, 222 （222.150除外）

带代码M005 (4MATIC)


n
型号 166

型号 292


n
型号 204 （204.08/09/28/29/38/904/937/98/99除外）

带代码211 (直接转向)

型号 212 （212.067/08/090/091/093/094/097/099/267/28/291/293/294/297/299除外）

带代码211 (直接转向)

型号 218 （218.367/368/391/393/394/967/968/991/993/994除外）

型号 218.367/368/391/393/394/967/968/991/993/994


n
型号 166, 218, 253, 292

型号 205, 213, 217, 222, 238

带代码M005 (4MATIC)

  型号 212

带代码211 (直接转向)

  型号 204

带代码211 (直接转向)
p
不得超出齿条 (10) 的规定测试扭矩.

否则无法正确检查游隙.
5
l
将支架 (6) 和千分表
l
(8) 从转向机壳体 (2) 上分开.
