AR46.20-P-0601-04LWE
调节齿轮齿条式转向机构上的间隙
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
型号
166, 218, 253, 292
型号
204, 212
带代码211 (直接转向)
型号
205, 213, 217, 222, 238
带代码M005 (4MATIC)
更改提示
12.07.2018
止推件与转向齿条之间的间隙
车型 205, 213, 238, 装配全时四轮驱动 (4MATIC)/代码 (M005)
BE46.20-P-1001-01F
12.07.2018
Spiel zwischen Druckstück und Zahnstange
Typ 205, 213, 238 mit Code M005 (4MATIC)
BE46.20-P-1001-01F
12.07.2018
Spiel zwischen Druckstück und Zahnstange
BE46.20-P-1001-01E
12.07.2018
Spiel zwischen Druckstück und Zahnstange
Typ 212 mit Code 211 (Direktlenkung)
BE46.20-P-1001-01C
转向机的测试值
号码
名称
型号 212

带代码211 (直接转向)
BE46.20-P-1001-01C
止推件与转向齿条之间的间隙
mm
0,02...0,03
转向机的测试值
号码
名称
型号 204

带代码211 (直接转向)
BE46.20-P-1001-01E
止推件与转向齿条之间的间隙
mm
0,02...0,03
转向机的测试值
号码
名称
型号 166, 218, 253, 292, 293

型号 205, 213, 217, 222, 238

带代码M005 (4MATIC)
BE46.20-P-1001-01F
止推件与转向齿条之间的间隙
mm
0,02...0,03
205 589 00 07 00
分开工具
1

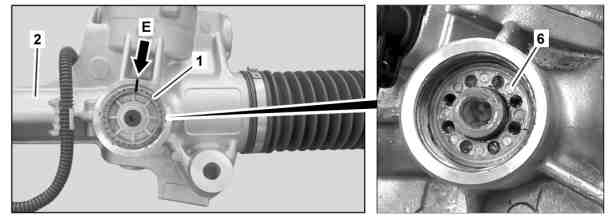

在任一槽口标记调节螺栓 (1) 相对于转向机壳体 (2) 的位置 (箭头 E).
2
使用拔取工具
l
, 通过调节螺栓 (1) 调节齿条和止推件 (6) 之间之前确定的游隙.型号 166, 218, 253, 292

型号 205, 213, 217, 222, 238

带代码M005 (4MATIC)

  型号 212

带代码211 (直接转向)

  型号 204

带代码211 (直接转向)
p
务必确保止推件 (6) 和齿条之间的游隙仅沿拧入方向转动调节螺栓 (1) 来调节.

否则将会损坏调节螺栓 (1) 的螺纹和齿轮齿条式转向机构.
i
相对于标记 (箭头 E) 拧入调节螺栓 (1) 一个槽口会相应将止推件 (6) 和齿条之间的游隙减小 0.03 mm.
P46.20-2494-04
