型号

205

型号

213

型号

238

型号

253

型号

293

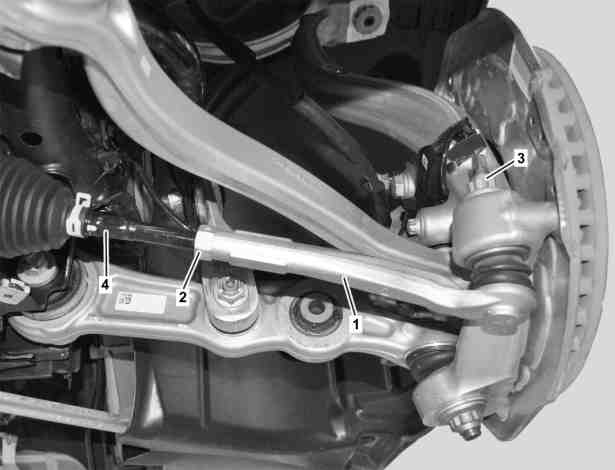

图示为车型 205

1

转向横拉杆

2

防松螺帽

3

螺母

4

内部转向横拉杆

e
d

拆卸/安装

1

拆下前轮.

AR40.10-P-1102A

2

反向固定转向横拉杆 (1) 并松开防松螺帽 (2).

p

必须反向固定转向横拉杆 (1).

否则会损坏转向横拉杆 (1).

i
一旦松开, 切勿在转向横拉杆 (1) 上再转动防松螺帽 (2).

n
防松螺帽 - 连接转向横拉杆到内部转向横拉杆

*BA46.40-P-1002-01P

3

松开螺母 (3), 然后将转向横拉杆 (1) 从转向节上拆下.

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

p

必须反向固定球头且不得使用冲击扳手/螺丝刀.

否则可能会损坏球头或转向节.

n
自锁螺母 - 连接转向横拉杆到转向节

*BA46.40-P-1001-01P

4

将转向横拉杆 (1) 从内部转向横拉杆 (4) 上松开.

5

按照拆卸的相反顺序进行安装.

6

进行底盘校正.

型号 238

AR40.20-P-0200LWO

型号 205

型号 213

型号 253

型号 293

AR40.20-P-0200LW

n
转向横拉杆

号码

名称

型号 205

型号 213

BA46.40-P-1001-01P

自锁螺母 - 连接转向横拉杆到转向节

第 1 级

Nm

90

90

第 2 级

∡°

60

60

n
转向横拉杆

号码

名称

型号 238

型号 253

BA46.40-P-1001-01P

自锁螺母 - 连接转向横拉杆到转向节

第 1 级

Nm

90

90

第 2 级

∡°

60

60

n
转向横拉杆

号码

名称

型号 293

BA46.40-P-1001-01P

自锁螺母 - 连接转向横拉杆到转向节

第 1 级

Nm

90

第 2 级

∡°

60

n
转向横拉杆

号码

名称

型号 205

型号 213

BA46.40-P-1002-01P

防松螺帽 - 连接转向横拉杆到内部转向横拉杆

Nm

65

65

n
转向横拉杆

号码

名称

型号 238

型号 253

BA46.40-P-1002-01P

防松螺帽 - 连接转向横拉杆到内部转向横拉杆

Nm

65

65

n
转向横拉杆

号码

名称

型号 293

BA46.40-P-1002-01P

防松螺帽 - 连接转向横拉杆到内部转向横拉杆

Nm

65
