型号

205

型号

213

型号

238

型号

253

型号

293

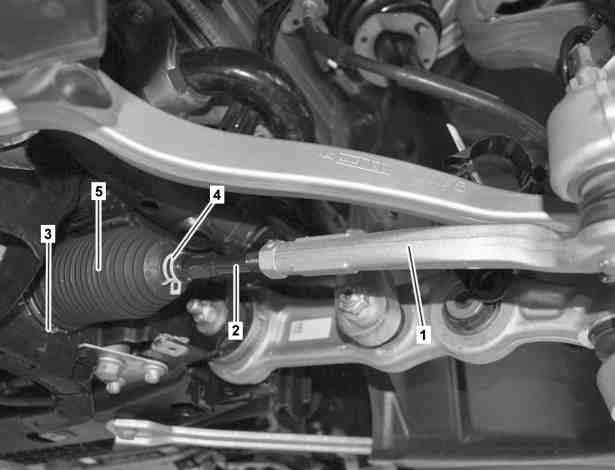

图示为车型 205

1

转向横拉杆

2

内部转向横拉杆

3

夹子

4

夹子

5

防尘罩

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

拆下中央发动机舱饰板.

型号 293

AR61.20-P-1105EQ

型号 205, 253

AR61.20-P-1105LW

型号 213, 238

AR61.20-P-1105LWE

2

拆下转向横拉杆 (1).

AR46.40-P-0200LW

3

拆下夹子 (3).

4

拆下夹子 (4).

l
软管夹钳

*454589003700

5

将防松螺母从内部转向横拉杆 (2) 上松开.

i
标记防松螺母的位置.

6

将防尘罩 (5) 从内部转向横拉杆 (2) 上分开.

g

检验

7

检查齿条是否腐蚀.

如果齿条腐蚀.

↓

更换齿轮齿条式转向机构.

型号 238

AR46.20-P-0600LWO

型号 205, 213, 253 （253.992/993除外）, 293

AR46.20-P-0600LW

型号 253.992/993

AR46.20-P-0600RFW

8

检查转向机中的排水阀.

型号 205, 213, 238

除了代码M005 (4MATIC)

AR46.20-P-0005LW

9

检查内部转向横拉杆 (2) 的轴向万向节是否存在游隙.

如果内部转向横拉杆 (2) 的轴向万向节磨损.

↓

更换带轴向万向节的内部转向横拉杆 (2).

AR46.40-P-0201LW

d

安装

10

清洁防尘罩 (5) 与内部转向横拉杆 (2) 和齿轮齿条式转向机构的接触面, 然后稍稍涂抹 Renolit.

Renolit CX-FO 20

*BR00.45-Z-1100-06A

11

定位内部转向横拉杆 (2) 的防尘罩 (5).

12

拧上内部转向横拉杆 (2) 上的防松螺母.

i
遵照标记.

13

安装夹子 (4).

i
如图所示放置夹子 (4).

l
软管夹钳

*454589003700

14

安装新的夹子 (3).

i
夹子 (3) 的夹紧作用必须朝下.

15

安装转向横拉杆 (1).

AR46.40-P-0200LW

16

安装中央发动机舱饰板.

型号 293

AR61.20-P-1105EQ

型号 205, 253

AR61.20-P-1105LW

型号 213, 238

AR61.20-P-1105LWE

17

进行底盘校正.

型号 238

AR40.20-P-0200LWO

型号 205, 213, 253, 293

AR40.20-P-0200LW

检修工具

号码

名称

订单号

BR00.45-Z-1100-06A

Renolit CX-FO 20

A 000 989 89 51 10
