AR47.10-P-4100OLC
拆卸/安装燃油箱
15.06.2020
型号
213 带发动机177, 254, 264, 274, 276.8, 642, 654, 656
型号
238 带发动机264, 274, 276.8, 642, 654, 656
P47.10-2864-06
P47.10-2826-06

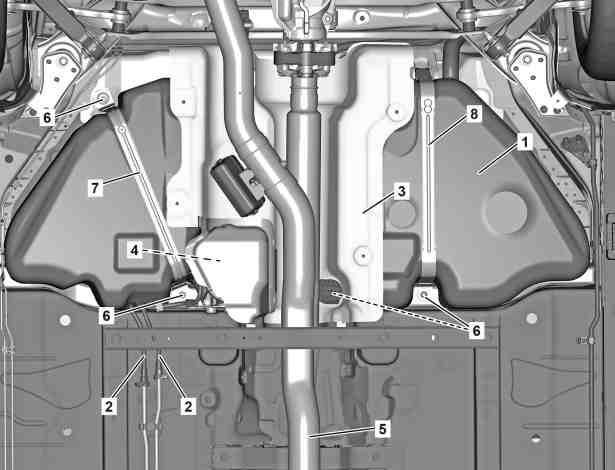

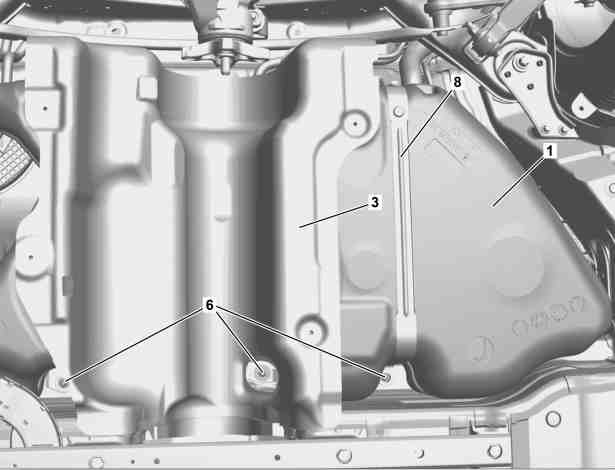

图示为装配发动机 274.9 的车型 213.050
P47.10-2863-06
a
风险
severity=D
燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。
严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.
处理燃油时, 穿上防护服.
AS47.00-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
1
将车辆固定到车辆举升机上.
AR00.60-P-1006A
2
排空燃油箱 (1).
AR47.10-P-4001OLC
3
将电气连接器从输送单元上松开并断开.
型号 213 带发动机177, 264, 274, 276.8, 642, 654, 656
除了代码915 (容积增大的燃油箱)
除了代码916 (燃油箱 66 l)
型号 213 带发动机254
除了代码916 (大容量燃油箱 - 容积 1)
型号 238 带发动机264, 274, 276.8, 642, 654, 656
除了代码916 (大容量燃油箱 - 容积 1)
车型 213, 238, 装配发动机 656
AR47.20-P-5710OIB
车型 213, 装配发动机 177, 254, 264, 274, 276.8, 642, 654 车型 238, 装配发动机 264, 274, 276.8, 642, 654
AR47.20-P-5710OLC
4
拆下电力电子装置.
型号 213.011/016/211/216 带发动机654
型号 213.050/053/054/153/155/253 带发动机274
型号 213.011/016/211/216 带发动机654 带变速箱725.0
带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)
AR08.20-P-0011OLC
型号 213.050/053/054/153/155/253 带发动机274.9
AR08.20-P-0011MRD
5
拆下排气系统 (5).
型号 213, 238 带发动机656
AR49.10-P-7142OIB
型号 213, 238 带发动机264
AR49.10-P-7142MRH
型号 213 带发动机177
AR49.10-P-7142MNE
型号 213, 238 带发动机276.8
除了代码598 (带传感器的汽油微粒滤清器 (OPF))
AR49.10-P-7142MND
型号 238 带发动机274.9
AR49.10-P-7142MRC
型号 213 带发动机274
AR49.10-P-7142MRD
型号 213, 238 带发动机642
带代码U77 (柴油发动机尾气净化 BLUETEC（选择性催化还原 SCR）)
AR49.10-P-7142OGW
型号 213, 238 带发动机654
AR49.10-P-7142OLC
型号 213, 238 带发动机276.8
带代码598 (带传感器的汽油微粒滤清器 (OPF))
AR49.10-P-7142MNF
型号 213 带发动机254
AR49.10-P-7142MRV
6
拆下后轴
型号 213.088/089/288/289
AR35.10-P-0010MNE
型号 213 （213.088/089/288/289除外） 带发动机254, 264, 274, 276.8, 642, 654, 656
AR35.10-P-0010LWE
型号 238 带发动机264, 274, 276.8, 642, 654, 656
AR35.10-P-0010LWO
7
拆下传动轴.
AR41.10-P-0050LW
8
拆下燃油滤清器外壳 (4).
型号 213, 238 带发动机654, 656
型号 213, 238 带发动机656
AR47.20-P-5600OIB
型号 213, 238 带发动机654
AR47.20-P-5600OLC
9
将螺栓 (6) 上的护盖从隔热板 (3) 上拆下.
10
拆下左侧底板饰板的支架.
型号 213 带发动机177, 264, 274, 276.8, 642, 654, 656
除了代码916 (燃油箱 66 l)
型号 213 带发动机254
除了代码916 (大容量燃油箱 - 容积 1)
型号 238 带发动机264, 274, 276.8, 642, 654, 656
除了代码916 (大容量燃油箱 - 容积 1)
n
M6×1
*BA00.10-P-1002-04A
11
拆下右后翼子板内衬.
AR88.10-P-1400LWE
12
拆下油箱加注凹槽.
AR88.60-P-2001LWE
13

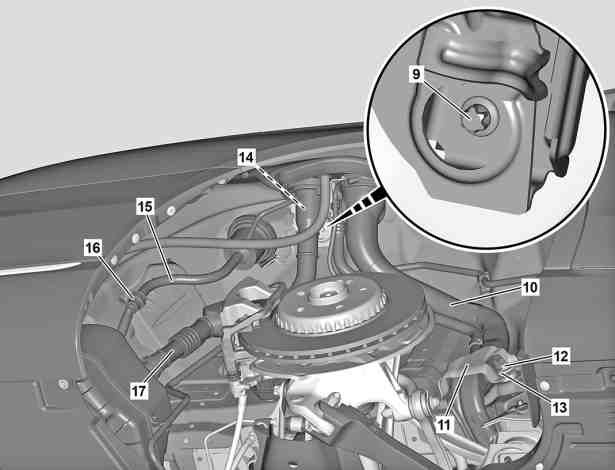

拆下螺栓 (9).
n
螺钉/螺栓 - 连接加注口支架到车身
*BA47.10-P-1003-01P
14
松开螺栓 (12); 拆下垫片 (13) 和隔热板 (11).
i
安装:
将垫片 (13) 插入燃油箱加注管 (10) 和车身之间.
n
螺钉/螺栓 - 连接加注管到车身
*BA47.10-P-1002-01P
15
拆下螺母并拆下接地线 (14).
n
型号 238 带发动机264, 274, 276.8, 642, 654, 656燃油箱加注口接地点
*BA00.19-P-1022-02B
n
型号 213 带发动机177, 254, 264, 274, 276.8, 642, 654, 656燃油箱加注口接地点
*BA00.19-P-1023-02A
16
将软管从活性炭罐上拆下.
型号 213 带发动机177, 254, 264, 274.9, 276.8
型号 238 带发动机264, 274, 276.8
17
用干净的保护盖密封开口.
l
保护盖套件
*001589009100
18
清洁燃油管路 (2) 的分离点区域.
零件清洁剂
*BR00.45-Z-1028-04A
19
松开并断开燃油管路 (2), 然后将流出的燃油收集到合适的容器中.
20
用合适的密封塞密封开口处.
l
记录旋塞
*129589009100
A
000 588 10 62 00 支撑板
WS26.00-P-3309B
A
000 588 11 62 00 主总成支架
WS01.00-P-0092B
22
松开螺栓 (6), 然后拆下紧固带 (7, 8).
n
螺钉/螺栓 - 连接燃油箱/紧固带到车内地板
*BA47.10-P-1001-01P
A
000 588 10 62 00 支撑板
WS26.00-P-3309B
A
000 588 11 62 00 主总成支架
WS01.00-P-0092B
24
拆下右侧液位传感器.
更换燃油箱 (1) 时.
25
拆下隔热板 (3).
更换燃油箱 (1) 时.
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
27
执行发动机试运行, 然后检查燃油系统是否泄漏.
n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母
BA00.10-P-1002-04A
M6×1
Nm
9
13
BA00.19-P-1022-02B
燃油箱加注口接地点
W33/4
Nm
10
BA00.19-P-1023-02A
燃油箱加注口接地点
W33/4
Nm
6
BA47.10-P-1001-01P
螺钉/螺栓 - 连接燃油箱/紧固带到车内地板
Nm
25
25
BA47.10-P-1002-01P
螺钉/螺栓 - 连接加注管到车身
Nm
15
15
BA47.10-P-1003-01P
螺钉/螺栓 - 连接加注口支架到车身
Nm
15
15
001 589 00 91 00
保护盖套件
129 589 00 91 00
记录旋塞
BR00.45-Z-1028-04A
零件清洁剂
A 000 986 56 01
