型号

213 带发动机177, 254, 264, 274, 276.8, 642, 654

型号

238 带发动机264, 274, 276.8, 642, 654

型号

257 带发动机264

更改提示

17.02.2020

文档已全部修订.

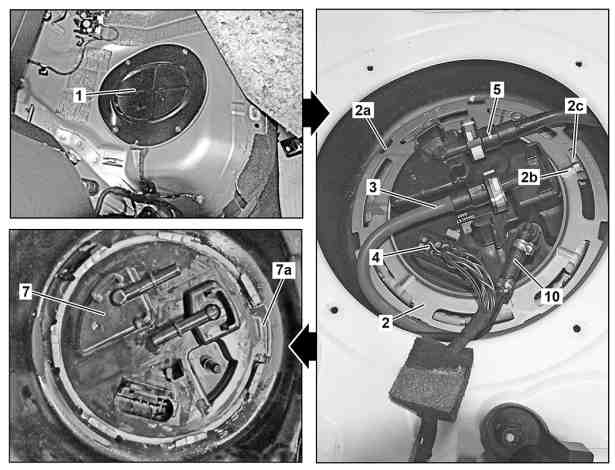

图示为装配发动机 654 的车型 213

1

检修盖

2

锁紧环

2a

槽口

2b

止动凸耳

2c

锁紧爪

3

燃油管路

4

电气连接器

5

燃油管路

7

输送装置

7a

成型件

10

燃油管路

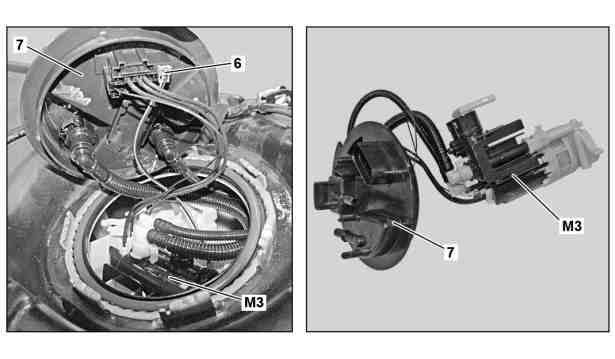

图示为车型 213, 装配发动机 654, 带容积增大的燃油箱/代码 (915)

6

电气连接器

7

输送装置

M3

燃油泵 (FP)

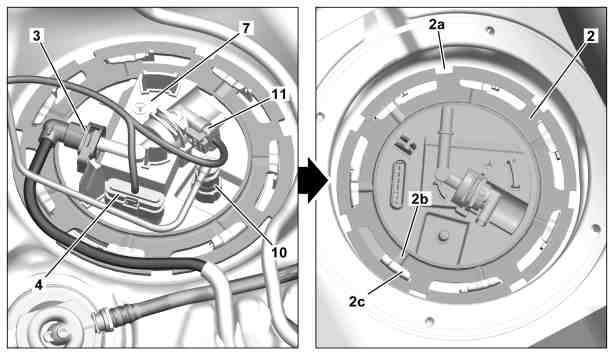

图示为车型 213, 装配发动机 264, 装配驻车加热器/代码 (228)

2

锁紧环

2a

槽口

2b

止动凸耳

2c

锁紧爪

3

燃油管路

4

电气连接器

7

输送装置

10

燃油管路

11

电气连接器

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

检查燃油液位.

a

车型 257

AD00.00-P-2000-06FR

a

车型 238

AD00.00-P-2000-06LWO

a

车型 213

AD00.00-P-2000-04B

p

如果要打开燃油箱处的维修开口, 则燃油箱油量最多 25%.

否则, 燃油会泄漏到车内.

i
通过车辆诊断系统读取燃油液位. 仅根据仪表盘上的燃油量显示进行判断是不充分的.

 如果燃油箱油量超过 25%,

↓

排空燃油箱.

AR47.10-P-4001OLC

2

关闭点火开关, 然后将遥控钥匙存放在发射范围之外 (至少   2 m).

3

打开加油口盖板并拆下加油口盖.

4

将前排乘客座椅移动至最靠前位置.

5

拆下后座区中的座垫.

车型 257

AR91.12-P-1021FR

车型 213, 装配带整体式儿童座椅的后排座椅/代码 (248)

AR91.12-P-1020LWA

车型 213, 带整体式儿童座椅的后排座椅/代码 (248) 除外, 车型 238

AR91.12-P-1020LW

i
安装:
仅在泄漏测试完成后, 才可安装座垫.

6

拆下后座区座垫下方的减震装置.

型号 257 带发动机264

7

拆下保养盖 (1).

AR47.10-P-4100-02LW

i
安装:
仅在泄漏测试后安装保养盖 (1).

8

松开并断开电气连接器 (4).

9

松开并断开电气连接器 (11).

型号 213 带发动机177, 254, 264, 274, 276.8

型号 238 带发动机264, 274, 276.8

型号 257 带发动机264

10

松开并断开燃油管路 (10) 并用密封塞密封.

车型 213, 装配驻车加热器/代码 (228), 车型 238, 装配驻车加热器/代码 (228), 车型 257, 装配驻车加热器/代码 (228)

p

切勿扭结, 挤压或转动燃油管路 (10), 铺设时, 切勿使弯曲半径过小.

否则可能会损坏燃油管路 (10).

p

用吸油抹布收集溢出的燃油.

否则 FIR 中可能产生损坏和脏污.

l
记录旋塞

*129589009100

11

松开并断开输送装置 (7) 处燃油箱压力传感器的电气连接器.

车型 213, 加拿大版/代码 (460), 车型 213, 美国版/代码 (494)

12

松开并断开燃油管路 (5) 并用密封塞密封.

型号 213 带发动机642, 654

型号 238 带发动机642, 654

p

切勿扭结, 挤压或转动燃油管路 (5), 铺设时, 切勿使弯曲半径过小.

否则会损坏燃油管路 (5).

p

用吸油抹布收集溢出的燃油.

否则 FIR 中可能产生损坏和脏污.

l
记录旋塞

*129589009100

13

松开并断开燃油管路 (3) 并用密封塞密封.

p

切勿扭结, 挤压或转动燃油管路 (3), 铺设燃油管时, 切勿使弯曲半径过小.

否则会损坏燃油管路 (3).

p

用吸油抹布收集溢出的燃油.

否则 FIR 中可能产生损坏和脏污.

l
记录旋塞

*129589009100

14

标记锁紧环 (2) 的装配位置.

15

将爪形扳手插入锁紧环 (2) 上的开口 (2a) 中, 然后逆时针转动锁紧环 (2) 并拆下.

i
安装:
确保止动凸耳 (2b) 在锁紧爪 (2c) 的凹槽之间正确接合.

遵照锁紧环 (2) 上之前所做的标记.

l
爪型扳手

*001589000700

16

稍稍提起输送装置 (7).

p

升起输送装置 (7), 直到可以断开电气连接器 (6).

否则可能会损坏电气连接器 (6).

p

用吸油抹布收集溢出的燃油.

否则 FIR 中可能产生损坏和脏污.

i
安装:
输送装置 (7) 的成型件 (7a) 必须指向车辆前方.

17

松开并断开电气连接器 (6).

电气连接器 (6) 的数量依照具体的装备可能有所不同.

18

将输送装置 (7) 连同燃油泵 (M3) 一起拆下.

p

用吸油抹布收集流出的燃油.

否则, 会造成车内脏污.

i
安装:
更换密封圈.

19

清洁燃油箱和输送装置 (7) 上密封圈的接触面.

零件清洁剂

*BR00.45-Z-1028-04A

20

按照拆卸的相反顺序进行安装.

g

检验

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

21

起动发动机, 然后检查燃油系统的密封性.

22

安装检修盖 (1).

AR47.10-P-4100-02LW

n
螺钉/螺栓 - 连接保养盖到车身

*BA47.10-P-1004-01P

23

安装后排座垫.

车型 213, 装配带整体式儿童座椅的后排座椅/代码 (248)

AR91.12-P-1020LWA

车型 213, 带整体式儿童座椅的后排座椅/代码 (248) 除外, 车型 238

AR91.12-P-1020LW

车型 257

AR91.12-P-1021FR

24

将前排乘客座椅定位到中央.

n
燃油箱

号码

名称

型号 213

型号 238

BA47.10-P-1004-01P

螺钉/螺栓 - 连接保养盖到车身

Nm

3

3

n
燃油箱

号码

名称

型号 257

BA47.10-P-1004-01P

螺钉/螺栓 - 连接保养盖到车身

Nm

3

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
