发动机

177, 254, 264, 274.9, 276.8 属于型号213

发动机

264 属于型号257

发动机

264, 274.9, 276.8 属于型号238

更改提示

12.11.2019

文档已全部修订.

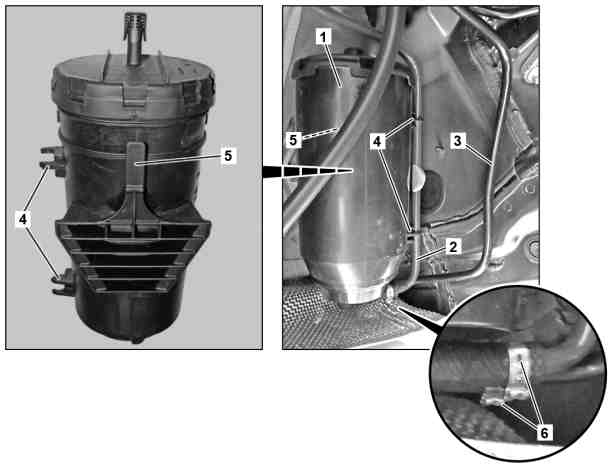

图示为装配发动机 276.8 的车型 213

1

活性炭罐

2

管路

3

管路

4

支架

5

限位头

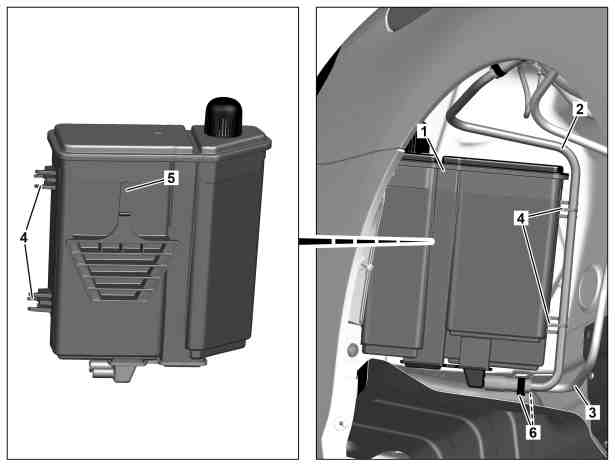

图示为车型 213, 装配发动机 264, 美国版/代码 (494) 除外

1

活性炭罐

2

管路

3

管路

4

支架

5

限位头

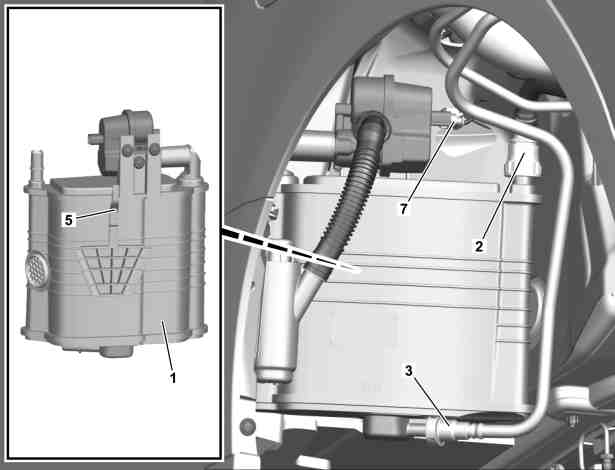

图示为车型 213, 装配发动机 264, 美国版/代码 (494)

1

活性炭罐

2

管路

3

管路

5

限位头

7

电气连接器

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下右后车轮和轮胎总成.

AR40.10-P-1102A

2

拆下右后翼子板内衬板.

发动机 177, 254, 264, 274.9, 276.8 属于型号213

发动机 264, 274.9, 276.8 属于型号238

AR88.10-P-1400LWE

发动机 264 属于型号257

AR88.10-P-1302FR

3

松开并断开电气连接器 (7).

型号 213 带发动机177, 264, 274.9, 276.8

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

型号 238 带发动机264, 274.9, 276.8

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

型号 257 带发动机264

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

4

将管路 (2) 从支架 (4) 上松开.

型号 213 带发动机177, 254, 264, 274.9, 276.8

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

型号 238 带发动机264, 274.9, 276.8

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

型号 257 带发动机264

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

5

松开管路 (2, 3) 的插接.

型号 213 带发动机177, 264, 274.9, 276.8

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

型号 238 带发动机264, 274.9, 276.8

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

型号 257 带发动机264

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

6

将管路 (2, 3) 从活性炭罐 (1) 上拆下.

7

用合适的密封塞密封开口处.

l
记录旋塞

*129589009100

8

松开限位头 (5) 并向上推活性炭罐 (1).

9

沿箭头方向拆下活性炭罐 (1).

g

检验

10

检查活性炭罐的空气滤清器滤芯是否损坏, 必要时更换.

发动机 177, 264, 274.9, 276.8 属于型号213

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

发动机 264 属于型号257

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

发动机 264, 274.9, 276.8 属于型号238

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

AR47.30-P-0004-01LWA

11

按照拆卸的相反顺序进行安装.

12

读取故障记忆; 如有必要, 则进行删除.

a

发动机 177, 264, 274.9, 276.8 属于型号213

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

AD00.00-P-2000-04B

a

发动机 264 属于型号257

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

AD00.00-P-2000-06FR

a

发动机 264, 274.9, 276.8 属于型号238

带代码460 (加拿大版本)

带代码494 (美国版本)

带代码835 (韩国版本)

带代码945 (中国尾气净化等级 6)

AD00.00-P-2000-06LWO
